微表处专项施工方案VIP免费

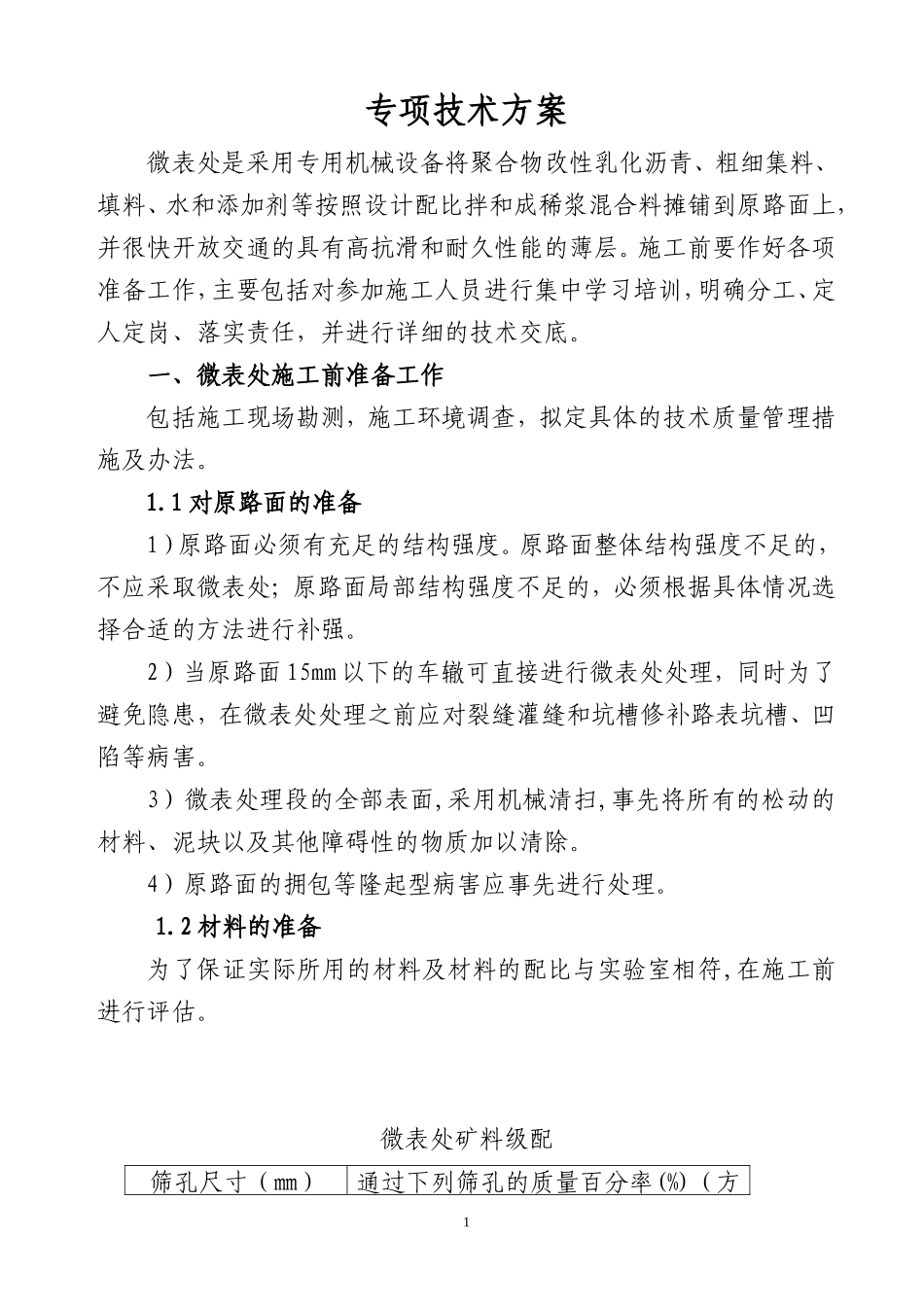

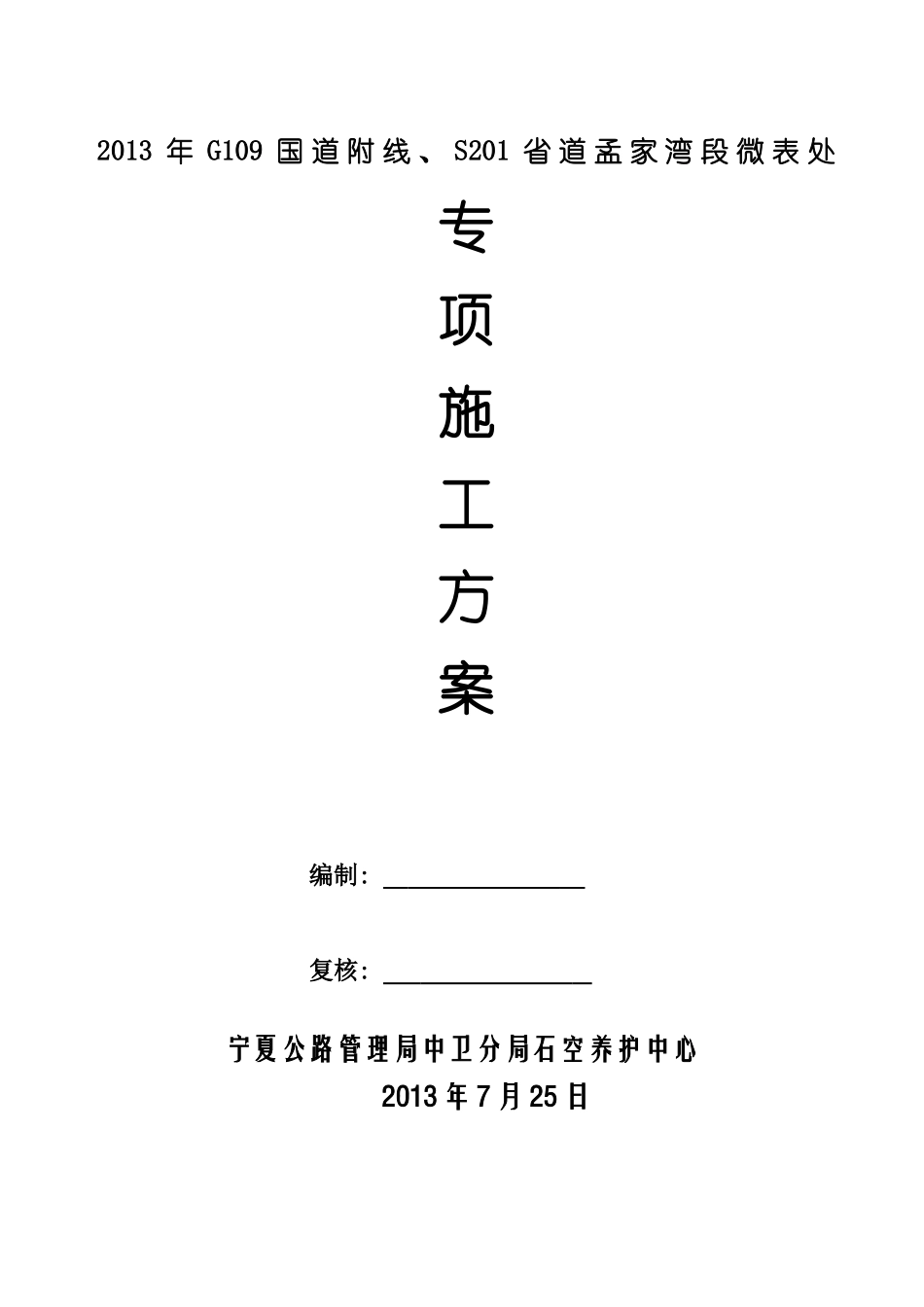

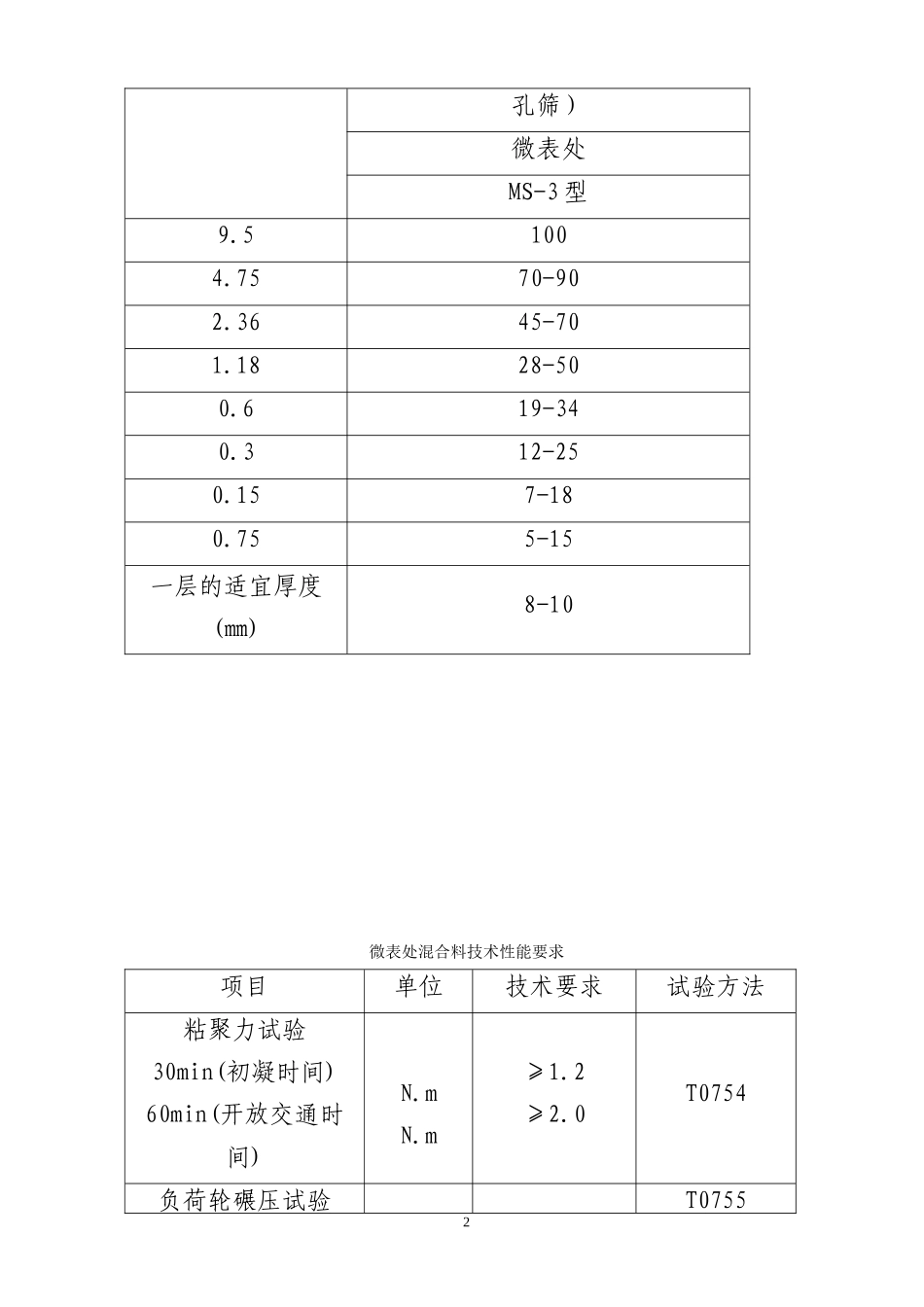

2013年G109国道附线、S201省道孟家湾段微表处专项施工方案编制:复核:宁夏公路管理局中卫分局石空养护中心2013年7月25日专项技术方案微表处是采用专用机械设备将聚合物改性乳化沥青、粗细集料、填料、水和添加剂等按照设计配比拌和成稀浆混合料摊铺到原路面上，并很快开放交通的具有高抗滑和耐久性能的薄层。施工前要作好各项准备工作，主要包括对参加施工人员进行集中学习培训，明确分工、定人定岗、落实责任，并进行详细的技术交底。一、微表处施工前准备工作包括施工现场勘测，施工环境调查，拟定具体的技术质量管理措施及办法。1.1对原路面的准备1）原路面必须有充足的结构强度。原路面整体结构强度不足的，不应采取微表处；原路面局部结构强度不足的，必须根据具体情况选择合适的方法进行补强。2）当原路面15mm以下的车辙可直接进行微表处处理，同时为了避免隐患，在微表处处理之前应对裂缝灌缝和坑槽修补路表坑槽、凹陷等病害。3）微表处理段的全部表面,采用机械清扫,事先将所有的松动的材料、泥块以及其他障碍性的物质加以清除。4）原路面的拥包等隆起型病害应事先进行处理。1.2材料的准备为了保证实际所用的材料及材料的配比与实验室相符,在施工前进行评估。微表处矿料级配筛孔尺寸（㎜）通过下列筛孔的质量百分率(%)（方1孔筛）微表处MS-3型9.51004.7570-902.3645-701.1828-500.619-340.312-250.157-180.755-15一层的适宜厚度(㎜)8-10微表处混合料技术性能要求项目单位技术要求试验方法粘聚力试验30min(初凝时间)60min(开放交通时间)N.mN.m≥1.2≥2.0T0754负荷轮碾压试验T07552(LWT)粘附砂量轮迹宽度变化量[1]g/㎡%<450<5湿轮磨耗试验的磨耗值(WTAT)浸水1h浸水6dg/㎡g/㎡<450<800T0752注：试验方法按照现行公路工程沥青及沥青混合料试验规程（JTJ052-2000）规定执行。1）矿料a、矿料必须过筛,把超大粒径筛出去,以免超粒径石料给拌和、摊铺带来不利影响。b、对筛后的矿料进行质量检查,检查的内容主要包括:级配、砂当量、含水量、干容重等,检测的结果必须符合规范要求,与实验室的结果一致。尤其注意含水量的现场检测,因为矿料的含水量对矿料单位体积的质量影响很大。c、注意矿料的堆放,矿料需堆放在经过铺装且洁净的地面上,这样能避免过筛和上料时混入泥土。微表处所用粗、细集料应满足下列技术要求粗集料主要技术指标试验项目指标要求试验方法石料压碎值%＞26T0316洛杉矶磨耗值%＜28T0317视密度（g/cm3）＞2.6T0316细长扁平克拉含量%＜15T0312石料磨光值＞42T0321软石含量%＜3T0320吸水率%≯2.0T0304坚固性%≯12T03143粘结性5级/抗压强度Mpa＞120/注：粗集料宜采用玄武岩或辉绿岩集料，试验方法按照现行公路工程集料试验规程（JTGE42-2005）规定执行。细集料主要技术指标试验项目指标要求试验方法视密度（g/cm3）＞2.5T0328坚固性%≯12T0340含泥量%≯3T0333砂当量%≮60T0334亚甲蓝值g/Kg≯25T0346棱角性（流动时间）S≮30T0345注：细集料宜采用碱性石料生产的机制砂或纯净的石屑。试验方法按照现行公路工程集料试验规程（JTGE42-2005）规定执行。2）改性乳化沥青技术要求改性乳化沥青技术要求项目单位技术要求试验方法破乳时间/慢裂/筛上剩余量（1.18mm）％≤0.1T0652储存稳定性，（1天）％≤1T0655贮存稳定性，（5d）％≤5T0655粘度沥青标准粘度C25.3512～60T0621恩格拉粘度（25℃）/3～30T0622残留物含量％≥60ASTMD244蒸馏残留针入度（25℃，100g，5s）0.1mm40～100T0604延度（15℃，5cm/min）cm≥20T06054物性软化点℃≥55T0606溶解度％≥97.5T0607应对改性乳化沥青的动稳定性有充分的考虑与认识,保持每24小时有一次搅拌或翻滚循环,对使用前的改性乳化沥青进行筛上剩余量检测,同时进行颗粒分析实验,当检测结果符合要求后才可使用。3）填料填料的质量要求是细度、含水量等.水泥、骨料均不得含泥土、杂质,并应干燥、疏松、没有聚团和结块。4）水施工拌和时的外加水采用可饮用水,不得使用盐水、工业废水、生活废水及含泥土的水。1.3微表处摊铺机的准备微表处摊铺机是微表处机械化施工的最关键设备,施工前应对摊铺机的各项指标进行标定，逐项检查摊铺机的发动机、传动系统、...
