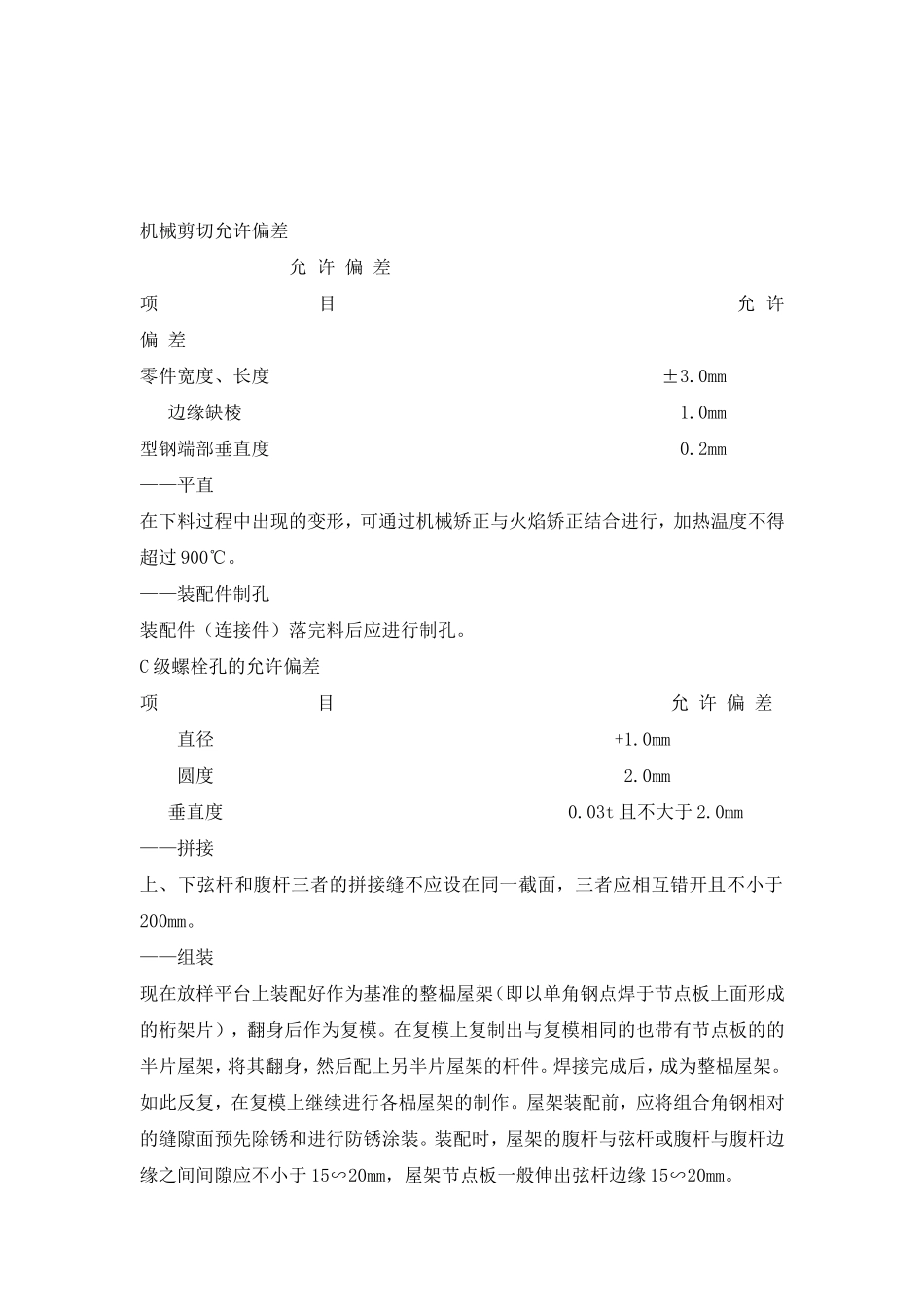

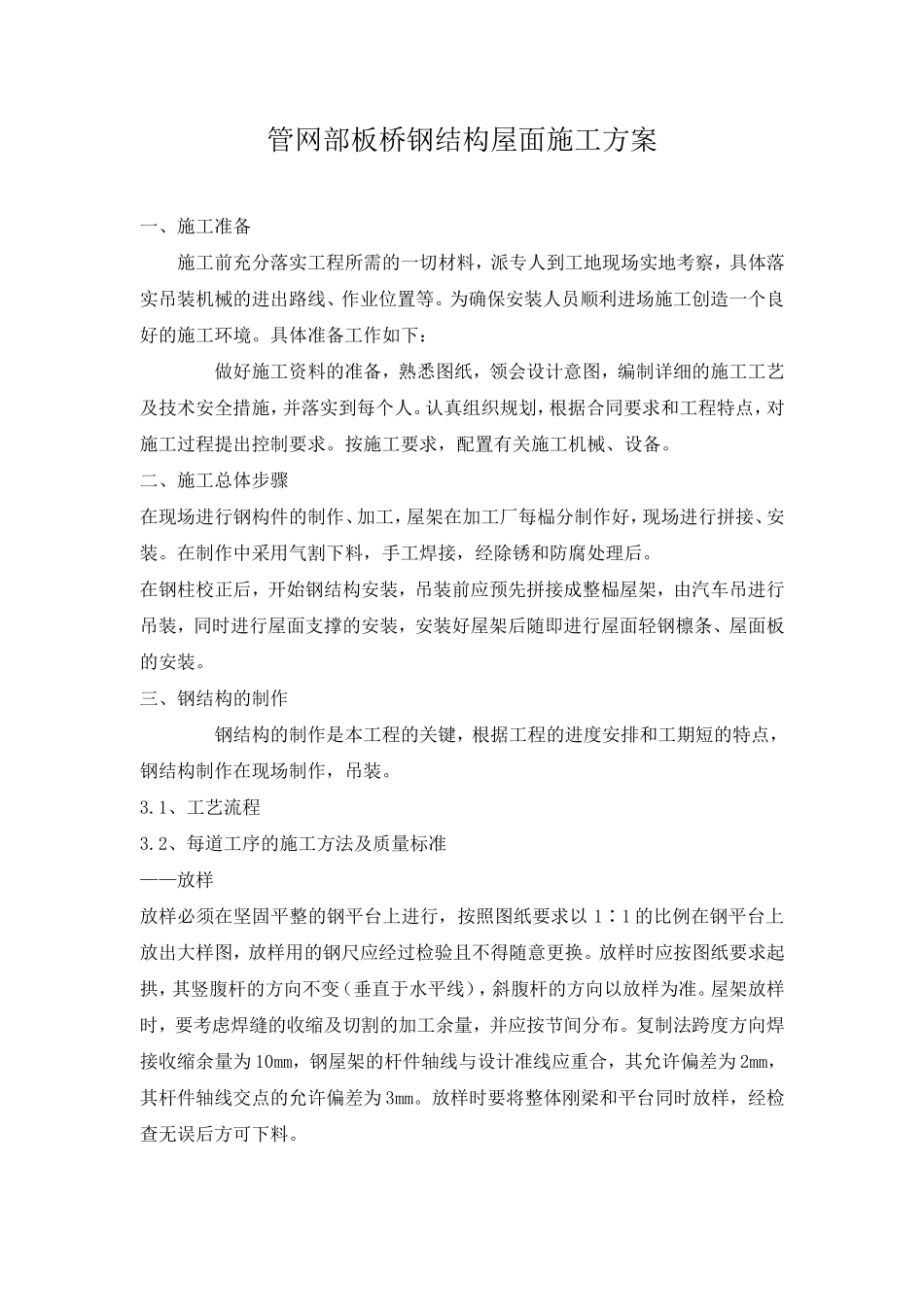

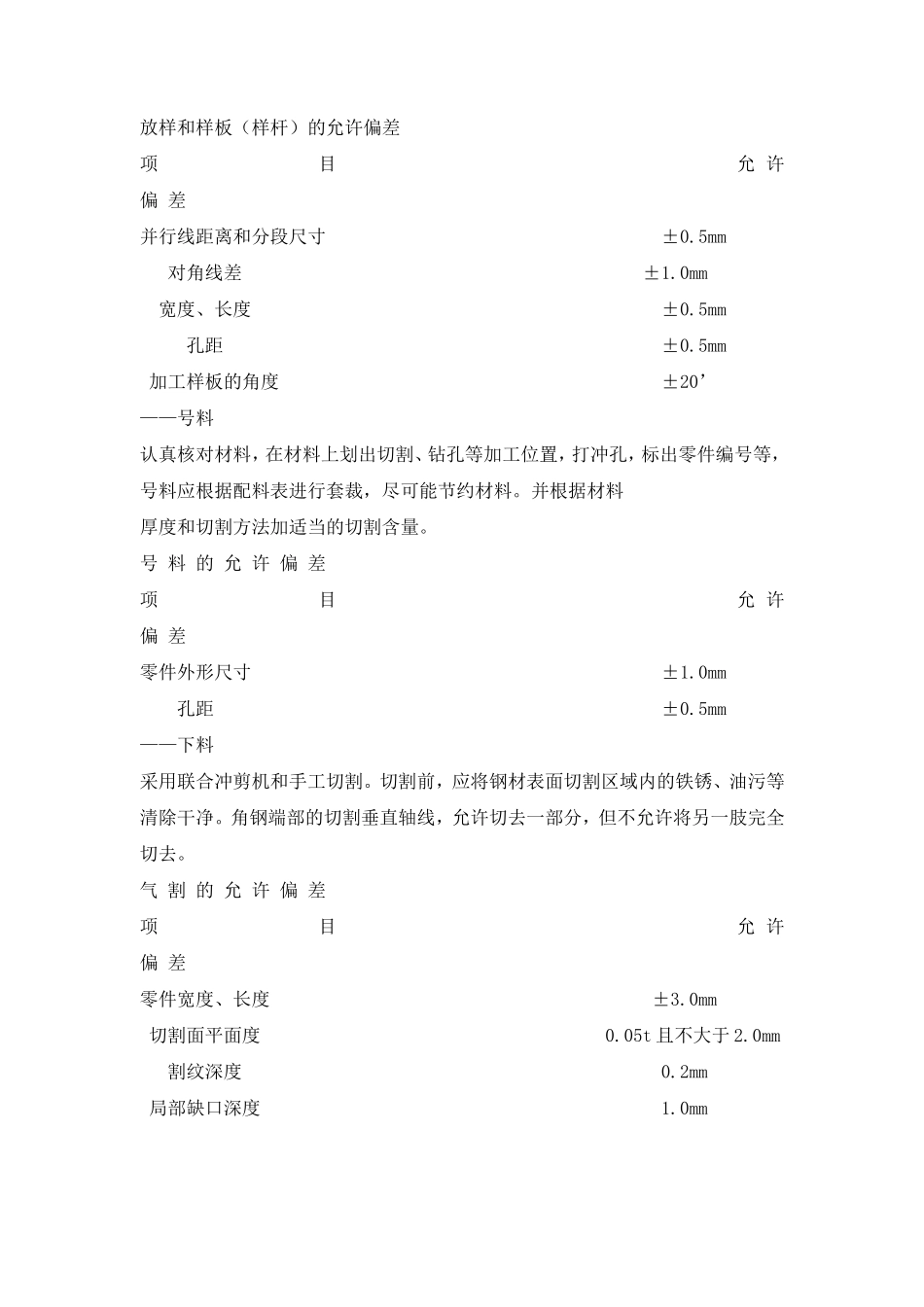

管网部板桥钢结构屋面施工方案一、施工准备施工前充分落实工程所需的一切材料，派专人到工地现场实地考察，具体落实吊装机械的进出路线、作业位置等。为确保安装人员顺利进场施工创造一个良好的施工环境。具体准备工作如下：做好施工资料的准备，熟悉图纸，领会设计意图，编制详细的施工工艺及技术安全措施，并落实到每个人。认真组织规划，根据合同要求和工程特点，对施工过程提出控制要求。按施工要求，配置有关施工机械、设备。二、施工总体步骤在现场进行钢构件的制作、加工，屋架在加工厂每榀分制作好，现场进行拼接、安装。在制作中采用气割下料，手工焊接，经除锈和防腐处理后。在钢柱校正后，开始钢结构安装，吊装前应预先拼接成整榀屋架，由汽车吊进行吊装，同时进行屋面支撑的安装，安装好屋架后随即进行屋面轻钢檩条、屋面板的安装。三、钢结构的制作钢结构的制作是本工程的关键，根据工程的进度安排和工期短的特点，钢结构制作在现场制作，吊装。3.1、工艺流程3.2、每道工序的施工方法及质量标准——放样放样必须在坚固平整的钢平台上进行，按照图纸要求以1∶1的比例在钢平台上放出大样图，放样用的钢尺应经过检验且不得随意更换。放样时应按图纸要求起拱，其竖腹杆的方向不变（垂直于水平线），斜腹杆的方向以放样为准。屋架放样时，要考虑焊缝的收缩及切割的加工余量，并应按节间分布。复制法跨度方向焊接收缩余量为10mm，钢屋架的杆件轴线与设计准线应重合，其允许偏差为2mm，其杆件轴线交点的允许偏差为3mm。放样时要将整体刚梁和平台同时放样，经检查无误后方可下料。放样和样板（样杆）的允许偏差项目允许偏差并行线距离和分段尺寸±0.5mm对角线差±1.0mm宽度、长度±0.5mm孔距±0.5mm加工样板的角度±20’——号料认真核对材料，在材料上划出切割、钻孔等加工位置，打冲孔，标出零件编号等，号料应根据配料表进行套裁，尽可能节约材料。并根据材料厚度和切割方法加适当的切割含量。号料的允许偏差项目允许偏差零件外形尺寸±1.0mm孔距±0.5mm——下料采用联合冲剪机和手工切割。切割前，应将钢材表面切割区域内的铁锈、油污等清除干净。角钢端部的切割垂直轴线，允许切去一部分，但不允许将另一肢完全切去。气割的允许偏差项目允许偏差零件宽度、长度±3.0mm切割面平面度0.05t且不大于2.0mm割纹深度0.2mm局部缺口深度1.0mm机械剪切允许偏差允许偏差项目允许偏差零件宽度、长度±3.0mm边缘缺棱1.0mm型钢端部垂直度0.2mm——平直在下料过程中出现的变形，可通过机械矫正与火焰矫正结合进行，加热温度不得超过900℃。——装配件制孔装配件（连接件）落完料后应进行制孔。C级螺栓孔的允许偏差项目允许偏差直径+1.0mm圆度2.0mm垂直度0.03t且不大于2.0mm——拼接上、下弦杆和腹杆三者的拼接缝不应设在同一截面，三者应相互错开且不小于200mm。——组装现在放样平台上装配好作为基准的整榀屋架（即以单角钢点焊于节点板上面形成的桁架片），翻身后作为复模。在复模上复制出与复模相同的也带有节点板的的半片屋架，将其翻身，然后配上另半片屋架的杆件。焊接完成后，成为整榀屋架。如此反复，在复模上继续进行各榀屋架的制作。屋架装配前，应将组合角钢相对的缝隙面预先除锈和进行防锈涂装。装配时，屋架的腹杆与弦杆或腹杆与腹杆边缘之间间隙应不小于15∽20mm，屋架节点板一般伸出弦杆边缘15∽20mm。焊接连接组装的允许偏差项目允许偏差对口错边t/10且不大于3.0mm间隙±1.0mm垂直度b/100且不大于2.0mm——焊接屋架焊接前，应找平垫实，焊接时宜从屋架中间向两端对称焊接，焊接时不宜采用单面一次焊接成型，宜先在屋架的一面焊接首道焊缝，翻身后对另一面施焊完成，再行翻身对原来一面施焊完成。翻身时应选择合适吊点，防止变形。屋架节点不得采用间断焊缝，焊接全部完成后，应认真矫正屋架的弯曲变形及支座底板的焊接变形。屋架支座节点一般焊缝较多，宜先行拼接焊好，并经矫正整平，再插入屋架组装。——校正焊接完成后应进行矫正，采用火焰矫正，火焰温度不得超过900℃。——成品钻孔钻孔时钻头与构件孔面要垂直，孔位一定要划出十字线，并打好样冲眼，钻孔后均须进...
