电子音乐盒(单片机课程设计)VIP免费

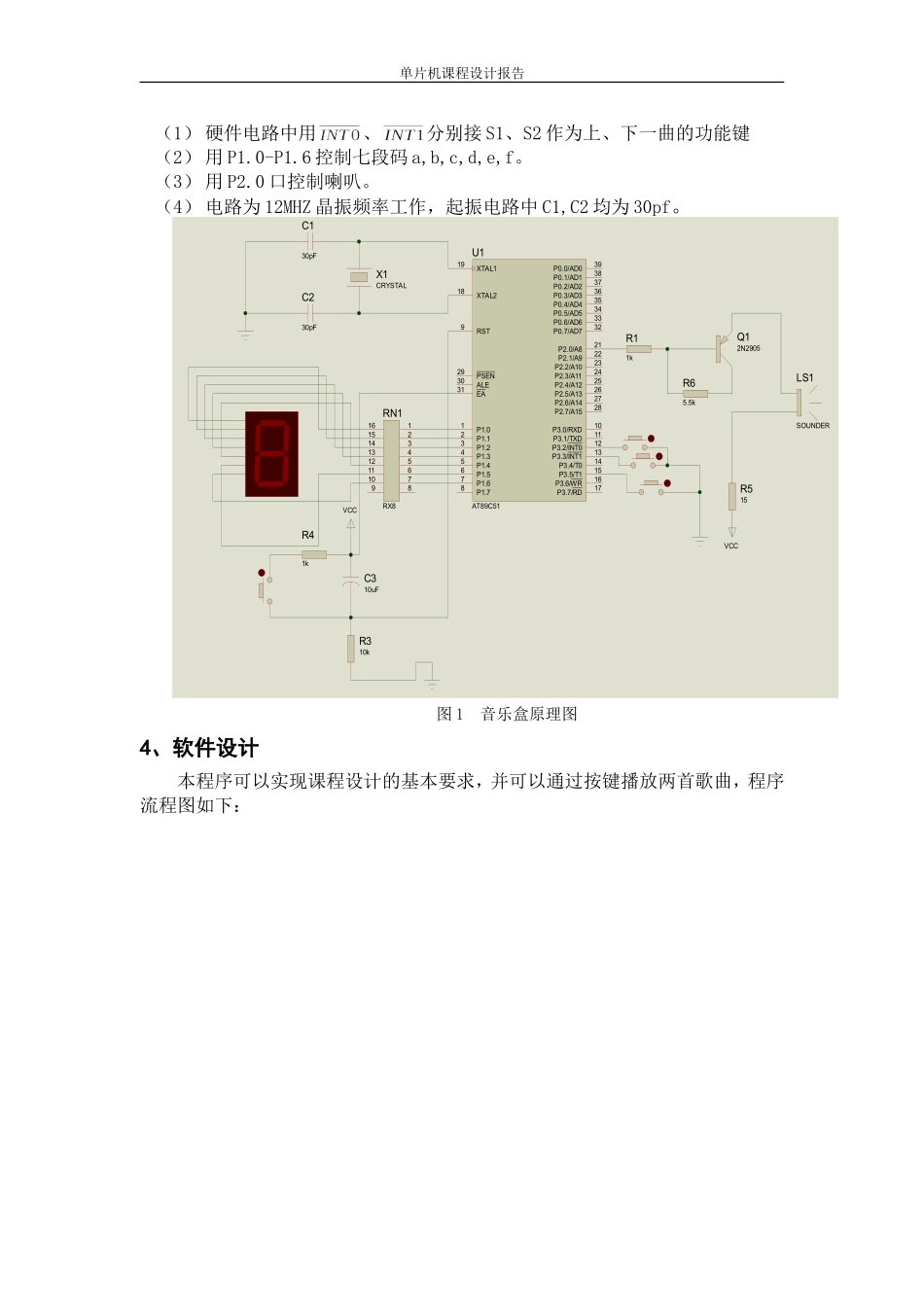

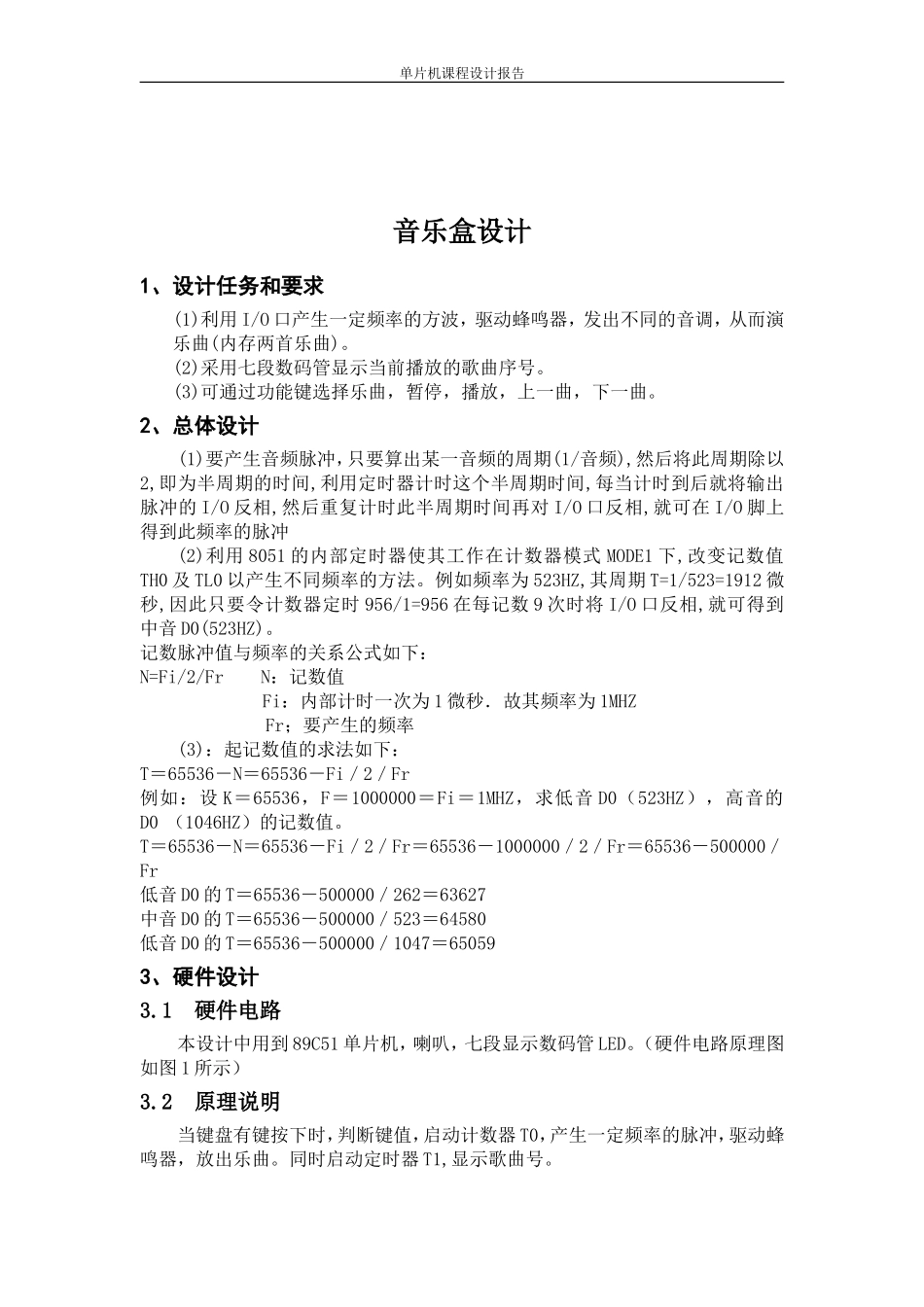

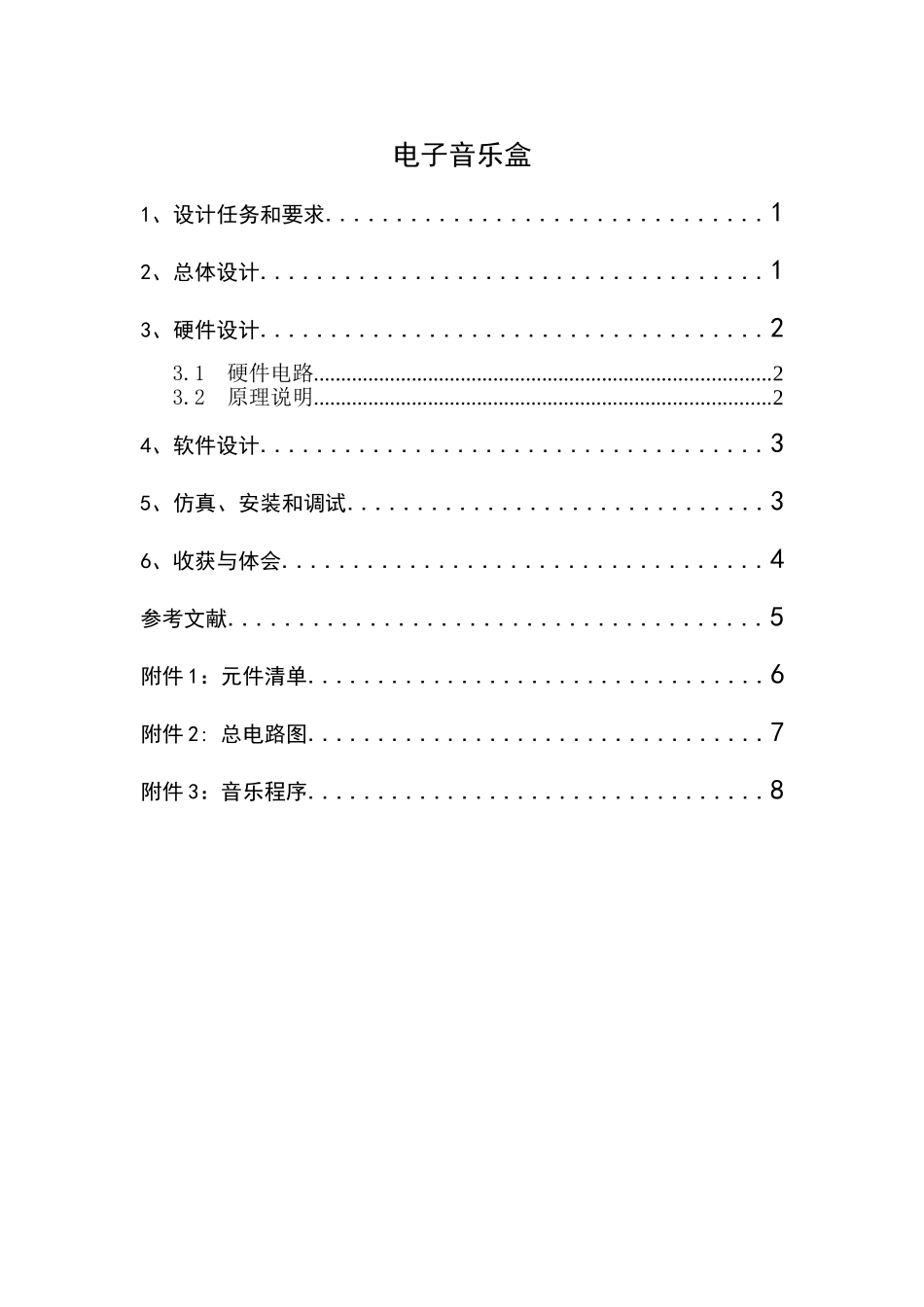

电子音乐盒1、设计任务和要求...............................12、总体设计....................................13、硬件设计....................................23.1硬件电路....................................................................................23.2原理说明....................................................................................24、软件设计....................................35、仿真、安装和调试..............................36、收获与体会..................................4参考文献......................................5附件1：元件清单.................................6附件2:总电路图.................................7附件3：音乐程序.................................8单片机课程设计报告音乐盒设计1、设计任务和要求(1)利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而演乐曲(内存两首乐曲)。(2)采用七段数码管显示当前播放的歌曲序号。(3)可通过功能键选择乐曲，暂停，播放，上一曲，下一曲。2、总体设计(1)要产生音频脉冲，只要算出某一音频的周期(1/音频),然后将此周期除以2,即为半周期的时间,利用定时器计时这个半周期时间,每当计时到后就将输出脉冲的I/O反相,然后重复计时此半周期时间再对I/O口反相,就可在I/O脚上得到此频率的脉冲(2)利用8051的内部定时器使其工作在计数器模式MODE1下,改变记数值TH0及TL0以产生不同频率的方法。例如频率为523HZ,其周期T=1/523=1912微秒,因此只要令计数器定时956/1=956在每记数9次时将I/O口反相,就可得到中音D0(523HZ)。记数脉冲值与频率的关系公式如下：N=Fi/2/FrN：记数值Fi：内部计时一次为1微秒．故其频率为1MHZFr；要产生的频率(3)：起记数值的求法如下：T＝65536－N＝65536－Fi／2／Fr例如：设K＝65536，F＝1000000＝Fi＝1MHZ，求低音D0（523HZ），高音的D0（1046HZ）的记数值。T＝65536－N＝65536－Fi／2／Fr＝65536－1000000／2／Fr＝65536－500000／Fr低音D0的T＝65536－500000／262＝63627中音D0的T＝65536－500000／523＝64580低音D0的T＝65536－500000／1047＝650593、硬件设计3.1硬件电路本设计中用到89C51单片机，喇叭，七段显示数码管LED。（硬件电路原理图如图1所示）3.2原理说明当键盘有键按下时，判断键值，启动计数器T0，产生一定频率的脉冲，驱动蜂鸣器，放出乐曲。同时启动定时器T1,显示歌曲号。单片机课程设计报告（1）硬件电路中用、分别接S1、S2作为上、下一曲的功能键（2）用P1.0-P1.6控制七段码a,b,c,d,e,f。（3）用P2.0口控制喇叭。（4）电路为12MHZ晶振频率工作，起振电路中C1,C2均为30pf。XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51R11kC130pFC230pFX1CRYSTAL12345678161514131211109RN1RX8C310uFR310kR41kVCCLS1SOUNDERQ12N2905R515VCCR65.5k图1音乐盒原理图4、软件设计本程序可以实现课程设计的基本要求，并可以通过按键播放两首歌曲，程序流程图如下：单片机课程设计报告5、仿真、安装和调试按照上面设计的电路在proteus软件内画图,打开单片机软件开发系统Keil,选择89c51单片机,在其中编写程序,运行生成一个后缀名为hex的文件,然后将该文件下载到proteus中的AT89c51单片机中进行仿真,观察实验现象。仿真能实现播放音乐，按键选择曲目，暂停，播放功能。仿真成功后，安装好实验板,然后将音乐程序下载到电路板内,观察结果。能实现播放音乐，按键换曲等功能。程序调试中出现的问题及解决的办法：（1）有时会出现程序一点错误也没有，但就是不能正常运行的现象，最后我们发现是因为程序中有的指令书写得不规范导致的，例如有的RET返回指令一定要按正确格式书写或在两行指令间最好不要留空行。（2）程序中的跳转指令的运用很重...
