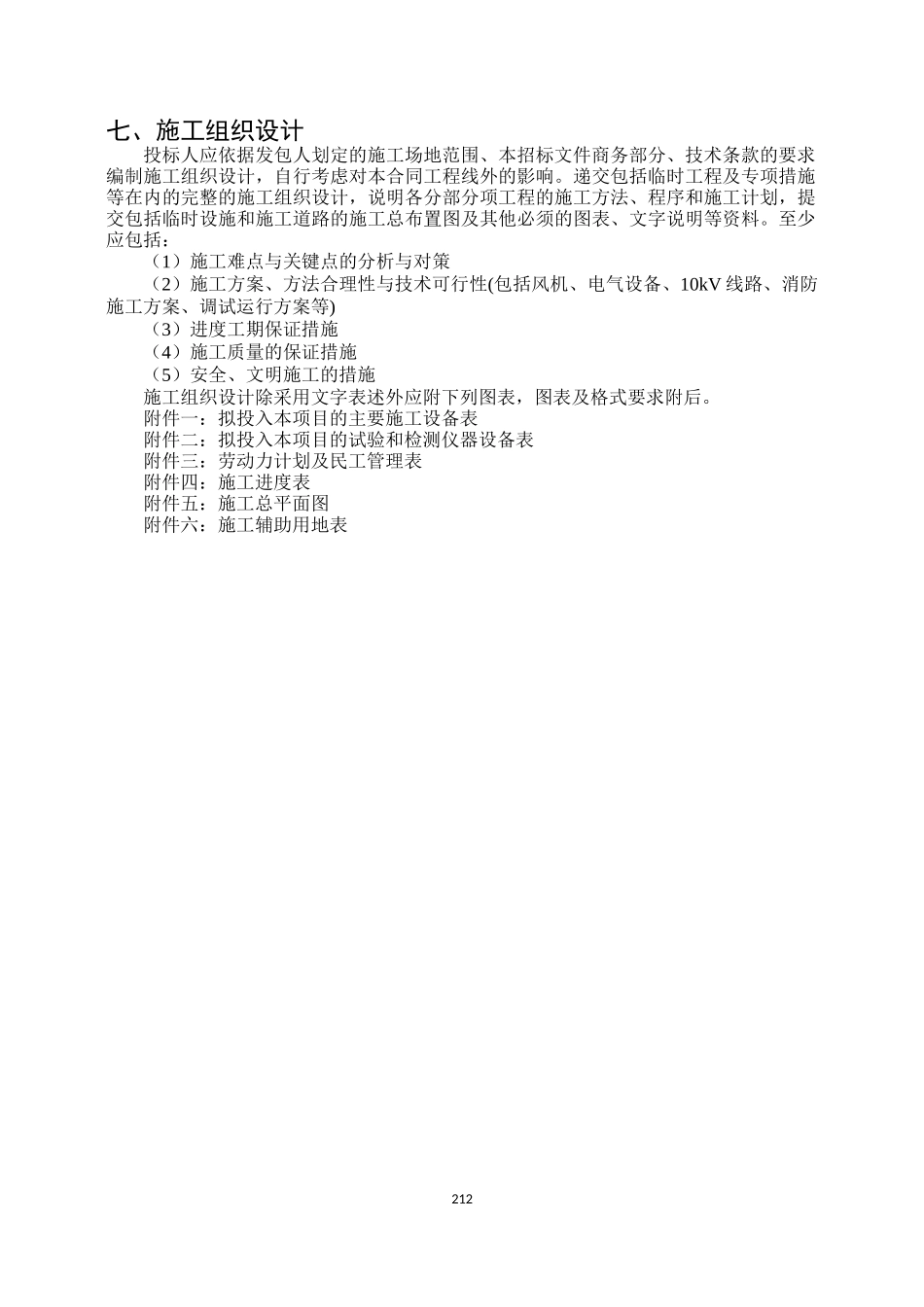

七、施工组织设计投标人应依据发包人划定的施工场地范围、本招标文件商务部分、技术条款的要求编制施工组织设计，自行考虑对本合同工程线外的影响。递交包括临时工程及专项措施等在内的完整的施工组织设计，说明各分部分项工程的施工方法、程序和施工计划，提交包括临时设施和施工道路的施工总布置图及其他必须的图表、文字说明等资料。至少应包括：（1）施工难点与关键点的分析与对策（2）施工方案、方法合理性与技术可行性(包括风机、电气设备、10kV线路、消防施工方案、调试运行方案等)（3）进度工期保证措施（4）施工质量的保证措施（5）安全、文明施工的措施施工组织设计除采用文字表述外应附下列图表，图表及格式要求附后。附件一：拟投入本项目的主要施工设备表附件二：拟投入本项目的试验和检测仪器设备表附件三：劳动力计划及民工管理表附件四：施工进度表附件五：施工总平面图附件六：施工辅助用地表212第一章工程综述第一节工程概况1.工程概况1.1工程名称：云南省半角至新村公路隧道机电设备安装工程1.2工程概述：乌东德水电站是金沙江下游河段（攀枝花市至宜宾市）四个水电梯级——乌东德、白鹤滩、溪洛渡、向家坝中的最上游梯级，坝址所处河段的右岸隶属云南省昆明市禄劝县，左岸隶属四川省凉山州会东县。电站上距攀枝花市214km，下距白鹤滩水电站182km，与昆明、成都的直线距离分别为125km和470km，与武汉、上海的直线距离分别为1250km和1950km。云南省半角至新村公路是乌东德水电站的重要组成部分，并沟通川、滇两省。其中右岸进场公路（半角至新村公路）为乌东德水电站大件运输通道和对外物资辅助运输公路，隶属于云南省昆明市禄劝县，公路等级为三级公路，设计行车速度40km/h，路线全长28.4km；设计路基宽8.0m，路面宽7.0m。全线隧道共7座，其中主要有老鹰窝（5310m）、红梁子（2107m）、锅圈岩（2977m）和龙头山（3834m）等4座较长隧道，隧道总长约16.036km。隧道占线路全长比例为56.5%，隧道建筑限界宽度为9m，高度为5.5m。2.本次施工范围主要包括10kV线路工程、电气设备安装、通风设备安装和消防设备采购安装工程等。具体如下：（1）公路隧道10kV供电线路设计、安装施工及调试；（2）公路隧道变配电工程设备的安装施工与调试；（3）隧道照明工程设备的安装施工与调试；（4）电缆桥架及附件、防雷接地工程设备的采购、安装施工与调试；（5）公路隧道射流风机安装与调试；（6）隧道消防系统设备采购、安装与调试；（7）工程建设所需的附属设施。3.质量标准：合格4.工期目标：本工程计划于2016年11月10日开工，2017年5月10日全部完工。5.安全文明施工与环境保护目标：满足建设部《建筑工程安全防护、文明施工措施费用及使用管理规定》（建办【2005】89号文件），以及云南省建委关于安全防护、文明施工措施方面有关文件的规定，并且严格执行总承包人的现场安全文明管理规定及要求。第二节施工难点与关键点的分析与对策1.特点分析（1）本工程隧道较长且工期紧（2）隧道机电安装工程系复杂、技术集成度高、运行安全可靠性高，属于综合性大型机电工程。工程由配电设施、照明设施、通风设施、消防设施、防雷及接地设施等内容组成。（3）本隧道工程作业面长，作业点分散，设备、材料、机具及施工人员的运输量大。（4）过程中按实际情况对原设计进行细部优化二次设计的工作量较大。（5）过程中具有单项工作大批量重复的特点。2.施工准备2132.1技术准备编制用于总控制、总协调的施工总进度计划和施工中用来作为按节点验收依据的单项工作的详细网络计划，执行相关规范。2.2人员准备在施工管理人员方面，抽调在电气、仪表、消防、通风等相关专业有丰富施工经验且具有较高理论水平的工程技术人员组成项目部管理班子。在劳动力安排方面，针对工程具有劳动力短期内大量使用的特点，安排足够的劳动力。2.3机具准备机具准备突出两个准备：一是配备较多运输工具，包括叉车、工具车在内的各种车辆。二是配备较多高档精密仪器。2.4材料设施准备本隧道机电工程设备材料量大，质量要求高。制定详细周密的设备材料采购计划，充分考虑业主与监理与采购过程所需要的时间。3.施工程序和方...
