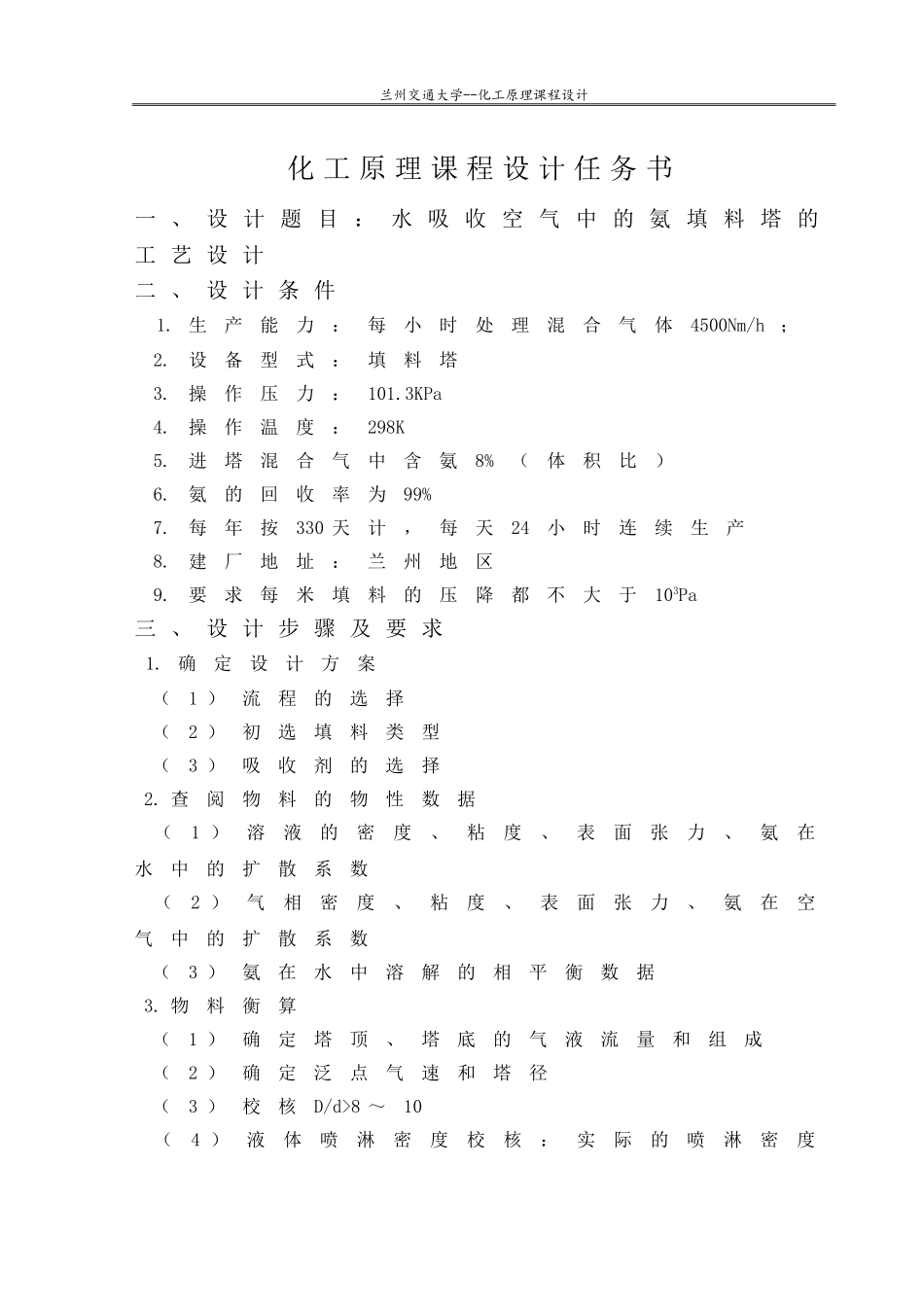

化工原理课程设计课程名称:_化工原理设计题目:__水吸收空气中氨填料塔的工艺设计____兰州交通大学--化工原理课程设计院系:___化学与生物工程学院__________学生姓名:_____王永奇__________学号:____200907117________专业班级:__化学工程与工艺093_指导教师:______张玉洁_________兰州交通大学--化工原理课程设计化工原理课程设计任务书一、设计题目：水吸收空气中的氨填料塔的工艺设计二、设计条件1.生产能力：每小时处理混合气体4500Nm/h；2.设备型式：填料塔3.操作压力：101.3KPa4.操作温度：298K5.进塔混合气中含氨8%（体积比）6.氨的回收率为99%7.每年按330天计，每天24小时连续生产8.建厂地址：兰州地区9.要求每米填料的压降都不大于103Pa三、设计步骤及要求1.确定设计方案（1）流程的选择（2）初选填料类型（3）吸收剂的选择2.查阅物料的物性数据（1）溶液的密度、粘度、表面张力、氨在水中的扩散系数（2）气相密度、粘度、表面张力、氨在空气中的扩散系数（3）氨在水中溶解的相平衡数据3.物料衡算（1）确定塔顶、塔底的气液流量和组成（2）确定泛点气速和塔径（3）校核D/d>8～10（4）液体喷淋密度校核：实际的喷淋密度兰州交通大学--化工原理课程设计要大于最小的喷淋密度。4.填料层高度计算5.填料层压降校核如果不符合上述要求重新进行以上计算6.填料塔附件的选择（1）液体分布装置（2）液体在分布装置（3）填料支撑装置（4）气体的入塔分布7.计算结果列表（见下表）四、设计成果1.设计说明书（A4）（1）内容包括封面、任务书、目录、正文、参考文献、附录（2）格式必须严格按照兰州交通大学毕业设计的格式打印。2.精馏塔工艺条件图（2号图纸）（手绘）五、时间安排（1）第十九周---第二十二周（2）第二十二周的星期五（7月20日）下午两点本人亲自到指定地点交设计成果，最迟不得晚于星期五的十八点钟。六、设计考核（1）设计是否独立完成；（2）设计说明书的编写是否规范（3）工艺计算与图纸正确与否以及是否符合规范（4）答辩七、参考资料1.《化工原理课程设计》贾绍义柴成敬兰州交通大学--化工原理课程设计天津科学技术出版社2.《现代填料塔技术》王树盈中国石化出版社3.化工原理夏清天津科学技术出版社填料吸收塔设计一览表参数符号单位计算结果操作条件平均压力平均温度平均流率气相液相氨的浓度塔顶塔底物性参数平均密度气相液相平均粘度平均表面张力主要工艺结构尺寸填料的类型填料的规格空塔气速泛点气速塔径填料层高度气膜传质系数液膜传质系数总传质系数压降操作液气比最小喷淋密度实际喷淋密度兰州交通大学--化工原理课程设计1.设计方案简介用水吸收氨气为提高传质效率，选用逆流吸收流程。对于水吸收氨气的过程，操作温度及操作压力较低，工业上通常选用塑料散装填料。在塑料散装填料中，塑料阶梯环填料的综合性能较好，故此选用聚丙烯阶梯环填料。[1][2]2．工艺计算2.1基础物性数据2.1.1液相物性数据对低浓度吸收过程，溶液的物性数据可近似取纯水的物性数据。[1][3]由手册查得，25℃时水的有关物性数据如下：密度为粘度为表面张力为氨气在水中的扩散系数为2.1.2气相物性数据混合气体的平均摩尔质量为混合气体的平均密度为混合气体的粘度可近似取为空气的粘度，查手册得25℃空气的粘度为兰州交通大学--化工原理课程设计查手册得氨气在空气中的扩散系数为2.1.3相平衡数据由手册查得，常压下25℃时氨气在水中的亨利系数为[1]相平衡常数为溶解度系数为2.2物料衡算进塔气相摩尔比为出塔气相摩尔比为进塔惰性气相流量为该吸收过程属低浓度吸收，平衡关系为直线，最小液气比可按下式计算，即兰州交通大学--化工原理课程设计对于纯溶剂吸收过程，进塔液相组成为取操作液气比为2.3填料塔的工艺尺寸的计算2.3.1采用Eckert通用关联图计算泛点气速气相质量流量为液相质量流量可近似按纯水的流量计算，即Eckert通用关联图的横坐标为兰州交通大学--化工原理课程设计查图5-21得查表5-11得取由圆整塔径，取。泛点率校核：（在允许的范围之内）填料规格校核：液体喷淋密度校核：取最小润湿速率为查附录五得兰州交通大学--化工原理课程设计经以上校核可知，填料塔直径选用D=80...
