电梯井道尺寸表VIP免费

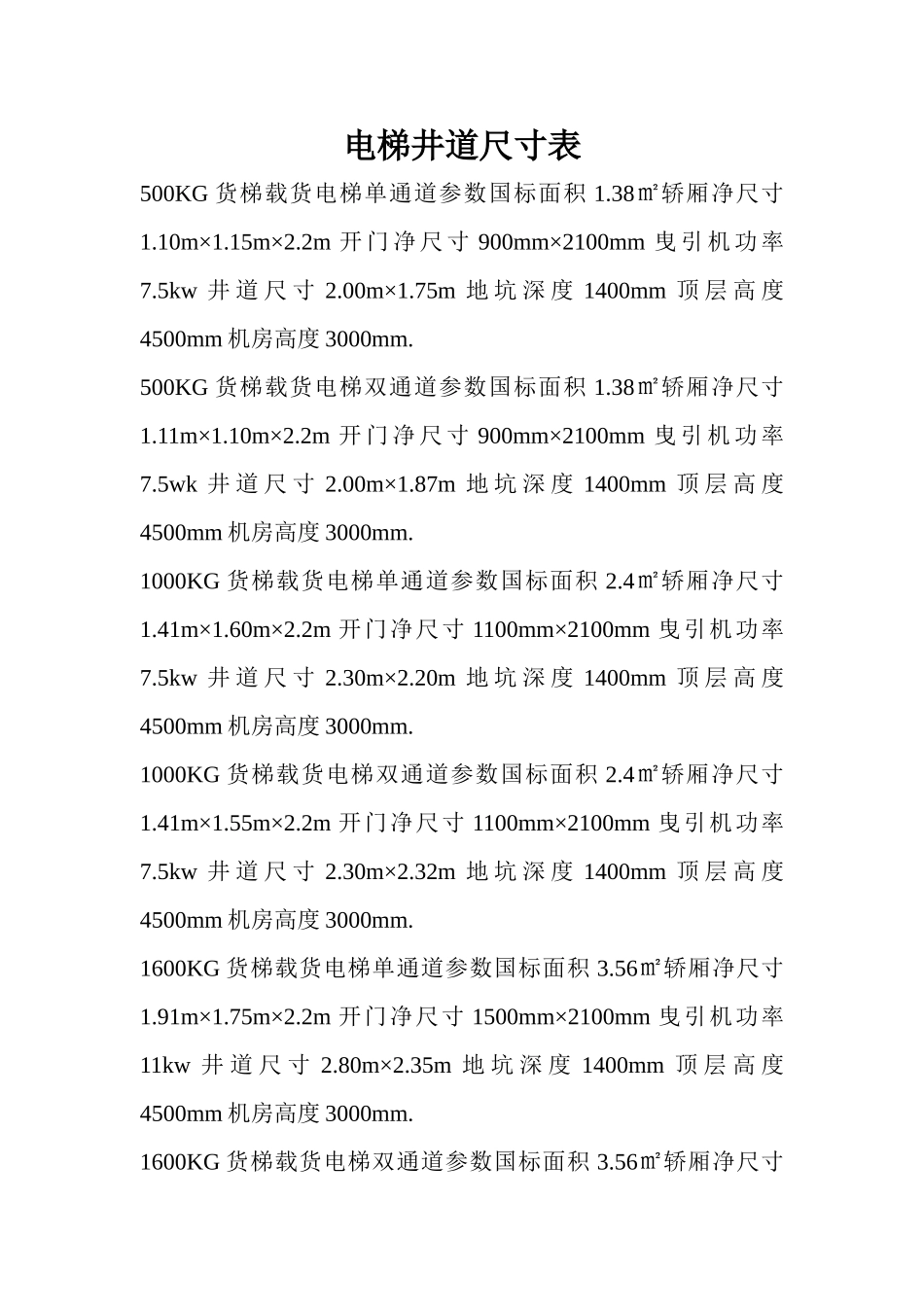

电梯井道尺寸表_第1页
1/5

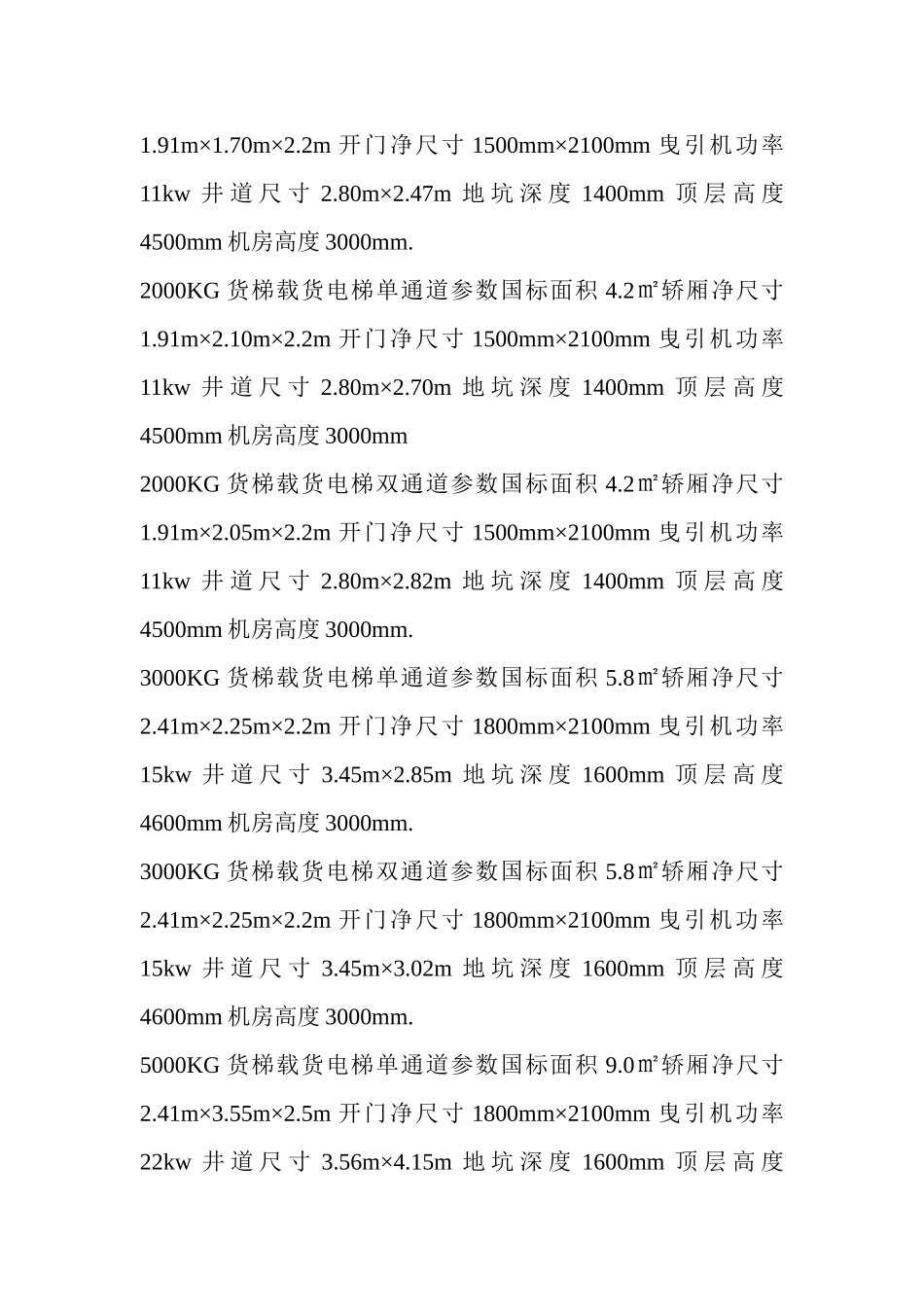

电梯井道尺寸表_第2页
2/5
电梯井道尺寸表_第3页
3/5
电梯井道尺寸表500KG货梯载货电梯单通道参数国标面积1.38㎡轿厢净尺寸1.10m×1.15m×2.2m开门净尺寸900mm×2100mm曳引机功率7.5kw井道尺寸2.00m×1.75m地坑深度1400mm顶层高度4500mm机房高度3000mm.500KG货梯载货电梯双通道参数国标面积1.38㎡轿厢净尺寸1.11m×1.10m×2.2m开门净尺寸900mm×2100mm曳引机功率7.5wk井道尺寸2.00m×1.87m地坑深度1400mm顶层高度4500mm机房高度3000mm.1000KG货梯载货电梯单通道参数国标面积2.4㎡轿厢净尺寸1.41m×1.60m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kw井道尺寸2.30m×2.20m地坑深度1400mm顶层高度4500mm机房高度3000mm.1000KG货梯载货电梯双通道参数国标面积2.4㎡轿厢净尺寸1.41m×1.55m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kw井道尺寸2.30m×2.32m地坑深度1400mm顶层高度4500mm机房高度3000mm.1600KG货梯载货电梯单通道参数国标面积3.56㎡轿厢净尺寸1.91m×1.75m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.35m地坑深度1400mm顶层高度4500mm机房高度3000mm.1600KG货梯载货电梯双通道参数国标面积3.56㎡轿厢净尺寸1.91m×1.70m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.47m地坑深度1400mm顶层高度4500mm机房高度3000mm.2000KG货梯载货电梯单通道参数国标面积4.2㎡轿厢净尺寸1.91m×2.10m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.70m地坑深度1400mm顶层高度4500mm机房高度3000mm2000KG货梯载货电梯双通道参数国标面积4.2㎡轿厢净尺寸1.91m×2.05m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.82m地坑深度1400mm顶层高度4500mm机房高度3000mm.3000KG货梯载货电梯单通道参数国标面积5.8㎡轿厢净尺寸2.41m×2.25m×2.2m开门净尺寸1800mm×2100mm曳引机功率15kw井道尺寸3.45m×2.85m地坑深度1600mm顶层高度4600mm机房高度3000mm.3000KG货梯载货电梯双通道参数国标面积5.8㎡轿厢净尺寸2.41m×2.25m×2.2m开门净尺寸1800mm×2100mm曳引机功率15kw井道尺寸3.45m×3.02m地坑深度1600mm顶层高度4600mm机房高度3000mm.5000KG货梯载货电梯单通道参数国标面积9.0㎡轿厢净尺寸2.41m×3.55m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kw井道尺寸3.56m×4.15m地坑深度1600mm顶层高度4600mm机房高度3000mm.5000KG货梯载货电梯双通道参数国标面积9.0㎡轿厢净尺寸2.41m×3.50m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kw井道尺寸3.56m×4.27m地坑深度1600mm顶层高度4600mm机房高度3000mm.3000KG汽车电梯双通道参数国标面积15㎡轿厢净尺寸2.51m×5.10m×2.5m开门净尺寸2400mm×2400mm曳引机功率22kw井道尺寸4.00m×5.86m地坑深度1600mm顶层高度4800mm机房高度3000mm.5000KG汽车电梯双通道参数国标面积25㎡轿厢净尺寸2.91m×5.60m×2.5m开门净尺寸2400mm×2400mm曳引机功率22kw井道尺寸4.36m×6.38m地坑深度1600mm顶层高度4800mm机房高度3000mm.320KG住宅电梯载4人国标面积0.97㎡轿厢净尺寸1.13m×0.92m×2.2m开门净尺寸700mm×2000mm曳引机功率2.5kw井道尺寸1.70m×1.60m地坑深度1400mm顶层高度3800mm机房高度2500mm.400KG住宅电梯载5人国标面积1.17㎡轿厢净尺寸1.13m×1.02m×2.2m开门净尺寸700mm×2000mm曳引机功率3.3kw井道尺寸1.70m×1.70m地坑深度1400mm顶层高度3800mm机房高度2500mm.630KG住宅电梯载8人国标面积1.66㎡轿厢净尺寸1.23m×1.22m×2.2m开门净尺寸800mm×2000mm曳引机功率4.5kw井道尺寸1.80m×1.95m地坑深度1400mm顶层高度3800mm机房高度2500mm.800KG住宅电梯载10人国标面积2.00㎡轿厢净尺寸1.43m×1.42m×2.3m开门净尺寸800mm×2000mm曳引机功率5.5kw井道尺寸1.85m×2.00m地坑深度1400mm顶层高度4500mm机房高度3000mm.1000KG住宅电梯载13人国标面积2.4㎡轿厢净尺寸1.7m×1.42m×2.3m开门净尺寸900mm×2000mm曳引机功率6.7kw井道尺寸2.15m×2.20m地坑深度1400mm顶层高度4500mm机房高度3000mm.1600KG住宅电梯载21人国标面积3.56㎡轿厢净尺寸1.93m×1.82m×2.3m开门净尺寸1100mm×2000mm曳引机功率18.5kw井道尺寸2.50m×2.55m地坑深度1400mm...
