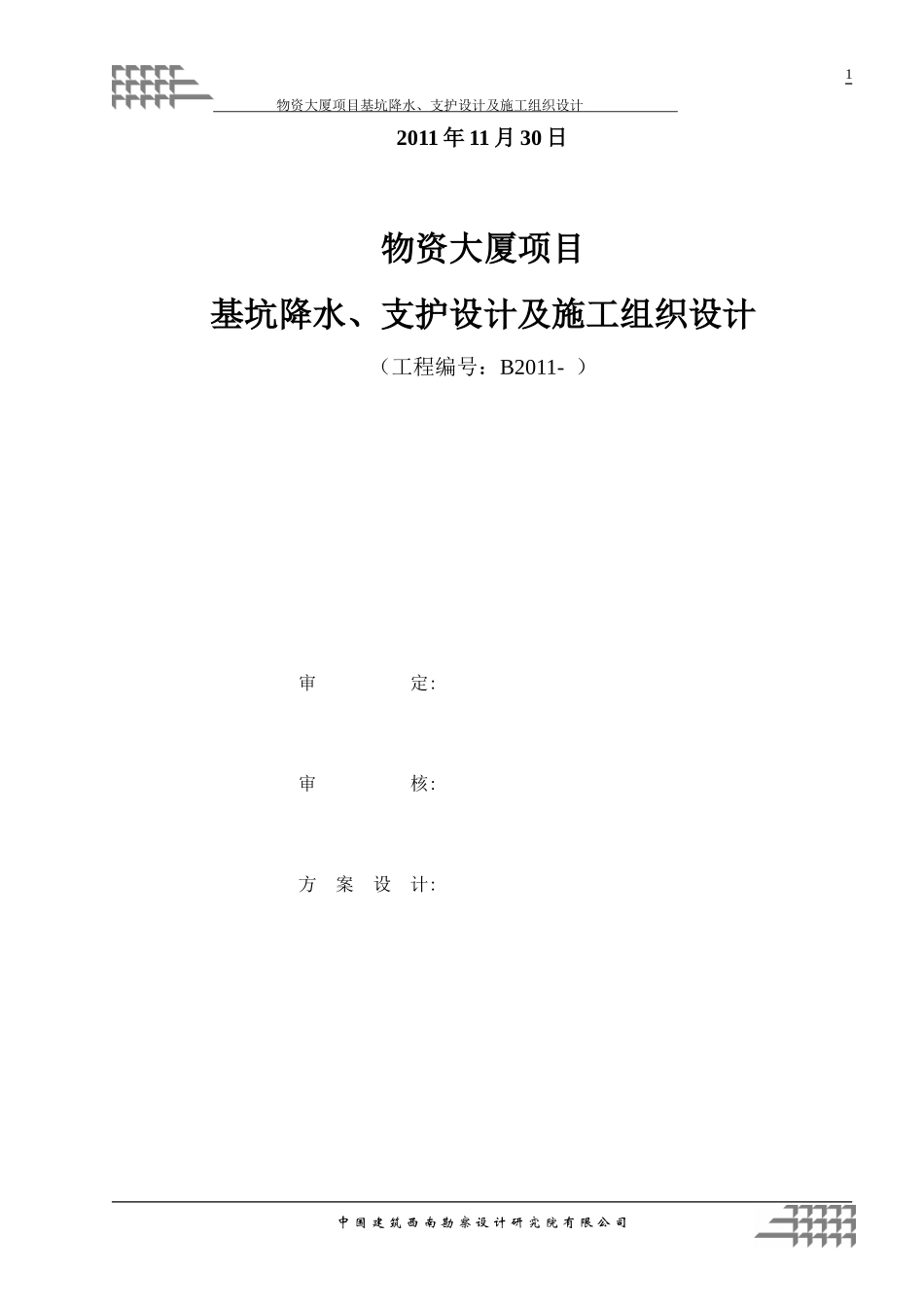

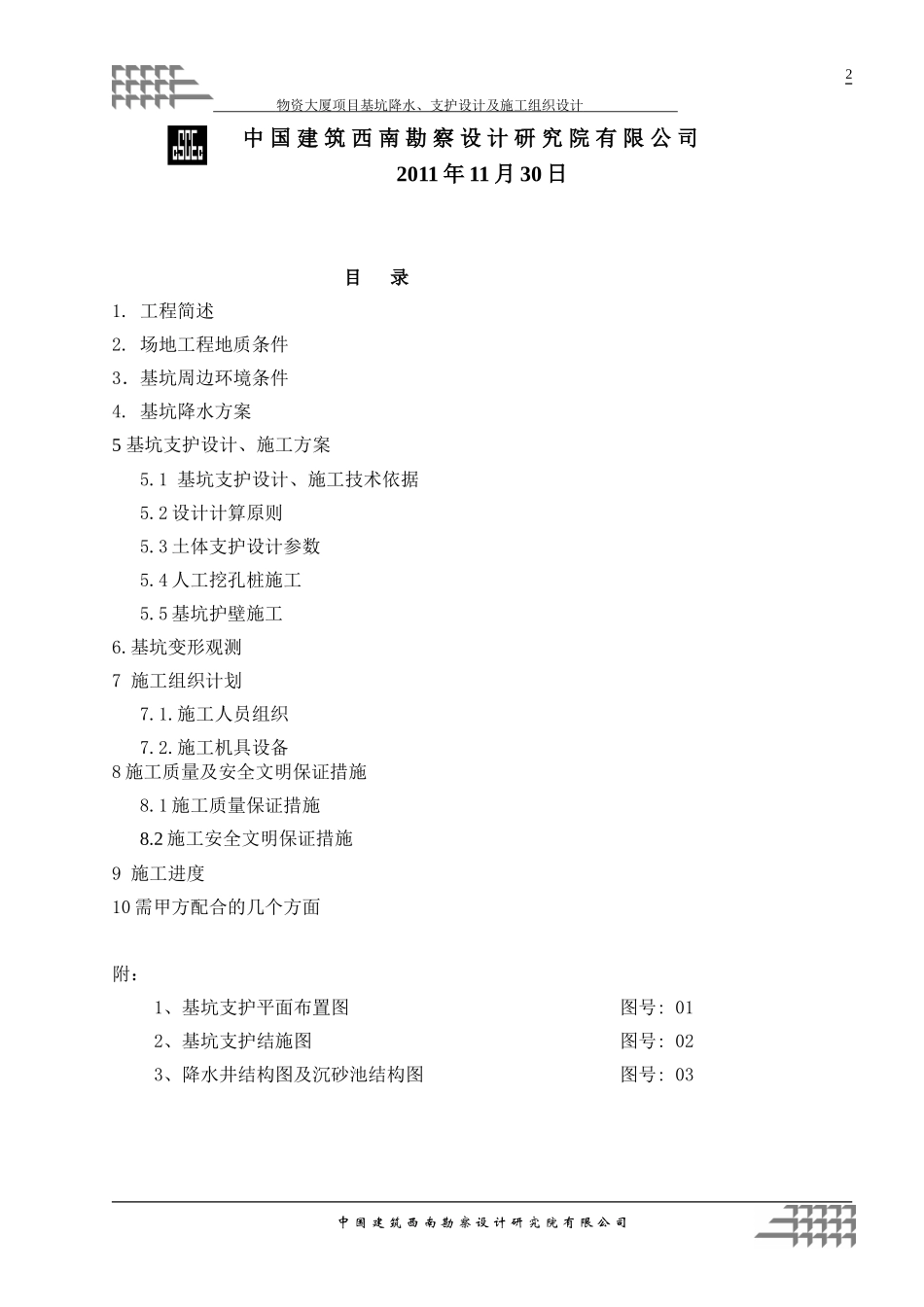

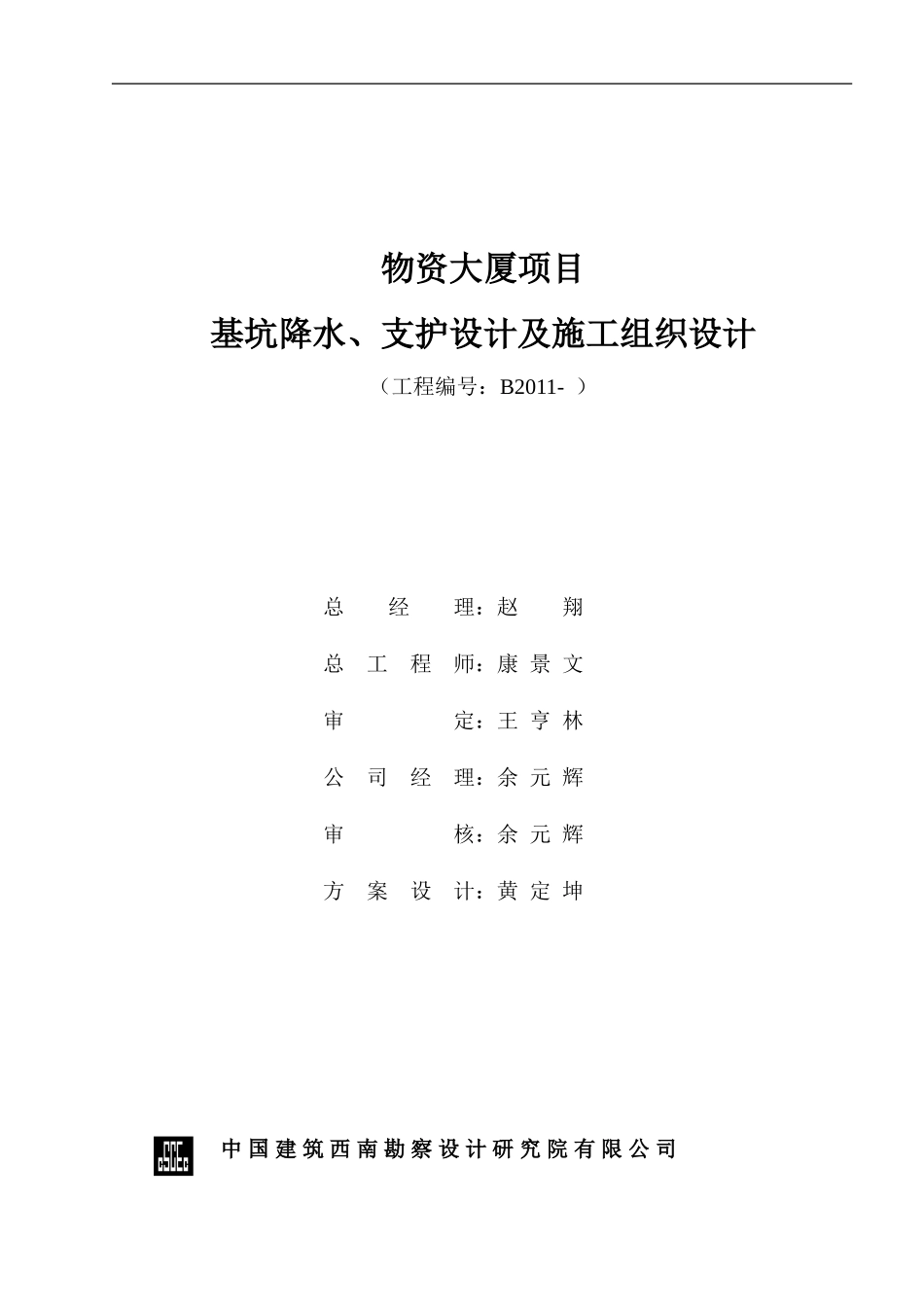

物资大厦项目基坑降水、支护设计及施工组织设计（工程编号：B2011-）总经理：赵翔总工程师：康景文审定：王亨林公司经理：余元辉审核：余元辉方案设计：黄定坤中国建筑西南勘察设计研究院有限公司物资大厦项目基坑降水、支护设计及施工组织设计2011年11月30日物资大厦项目基坑降水、支护设计及施工组织设计（工程编号：B2011-）审定:审核:方案设计:中国建筑西南勘察设计研究院有限公司1物资大厦项目基坑降水、支护设计及施工组织设计中国建筑西南勘察设计研究院有限公司2011年11月30日目录1.工程简述2.场地工程地质条件3．基坑周边环境条件4.基坑降水方案5基坑支护设计、施工方案5.1基坑支护设计、施工技术依据5.2设计计算原则5.3土体支护设计参数5.4人工挖孔桩施工5.5基坑护壁施工6.基坑变形观测7施工组织计划7.1.施工人员组织7.2.施工机具设备8施工质量及安全文明保证措施8.1施工质量保证措施8.2施工安全文明保证措施9施工进度10需甲方配合的几个方面附：1、基坑支护平面布置图图号:012、基坑支护结施图图号:023、降水井结构图及沉砂池结构图图号:03中国建筑西南勘察设计研究院有限公司2物资大厦项目基坑降水、支护设计及施工组织设计1、工程简述拟建场地北靠临园路中段，东临临安街，西面为绵阳市肛肠医院，总建筑面积约71036.38m2。场地较平整。场地地貌单元属于安昌河I级阶地。拟建建筑物为4栋高层建筑，建筑层数为27～29层，地下室层数为2层。基坑支护安全等级为一级，属于临时性支护。拟建物基本情况：地下室大开挖深度预计9.10m。基坑护壁开挖预计约9.10m。本工程±0.00见设计基础平面图。2.场地工程地质条件拟建场地地貌属于安昌河I级阶地，经钻探揭露，场地岩土主要由第四系全新统人工填土层（Q4ml）、第四系全新统冲积层（Q4al）以及侏罗系上统七曲寺组（J3q）泥岩组成。其成因、埋藏情况和厚度特征详见《工程地质剖面图》。现将各地层分述如下：①杂填土（Q4ml）：分布于整个场地，层厚0.80～3.00m。为近期拆迁堆积。②卵石（Q4al）：层厚7.50m～8.60m。③砂层（Q4al）:呈透镜体局部分布。（4-1）强风化泥岩（J3q）：紫红色，分布于整个场地，层厚4.20～5.20m。（4-2）中等风化泥岩（J3q）：紫红色，分布于整个场地，最大揭露厚度5.60m。各岩土层的空间分布特征详见《工程地质剖面图》。3.基坑周边环境条件拟建场地周边环境条件宽松，交通便利，施工前应查明基坑周边管线情况。4基坑降水方案根据成都地区卵石层地下水渗透系数可取为35.00m／d，最高水位埋深约为6.40m。参数取值:地下静水位ho=6.40米含水层厚度H=11米渗透系数K=35.00米／天设计降深S=9.1米降水区域面积F=7107.1平方米基坑等效半径ro=0.29（a+b）=0.29（92.3+77.5)=84.9米降水井设计:降水井影响半径R=2SkH=353.2米(2H-S)S中国建筑西南勘察设计研究院有限公司3物资大厦项目基坑降水、支护设计及施工组织设计基坑涌水量:Q=1.366k=10485.9立方米／天lg(1+R/rO)设计井深17.5米设计井半径dw=0.30米，井降深Sw=4.50米，每口井的涌水量Q=120πrsL3k=473.9立方米/天用试算法进行井数设计，当计算到井数N=24时：井群涌水量QQ=nQ=11352.6立方米/天沿场地周边布置24眼降水井,井深为17.5米,能满足基坑降水要求。4.2.2降水井结构与技术要求①降水井开口直径为580mm，采用内径为300mm，外径360mm的钢筋混凝土井管。②井结构为:每口井上部10.0m井壁管,下部7.5m滤水管，填砾规格4～10mm。③成井时要求井孔应圆整垂直,井管焊接牢固,安装垂直。成井时要求井孔应圆整垂直，井管焊接牢固，安装垂直。确保洗井质量，洗井达到正常抽水时含砂率小于万分之一。群井抽水时含沙率小于两万分之一。4.3降水井施工工艺⑴测量放线:根据业主现场给定基础轴线，并按我公司“基坑降水井平面布置图”测放出各井位。打入木桩,涂上红油漆作标记。⑵成孔:钻机就位安装好后,核对井位。确认无误后,人工开挖0.5m深,埋好护壁管，管径700mm。护壁管埋设完后开始钻进成孔。采用泥浆护壁,保持孔内泥浆高度,防止塌孔。孔深达到设计深度后终孔。⑶吊装井管:经现场技术负责人对井深、井径验收合格后,用抽筒清孔。开始吊装井管。井管之间焊接应牢固、安装...
