环氧自流平楼地面施工方法VIP免费

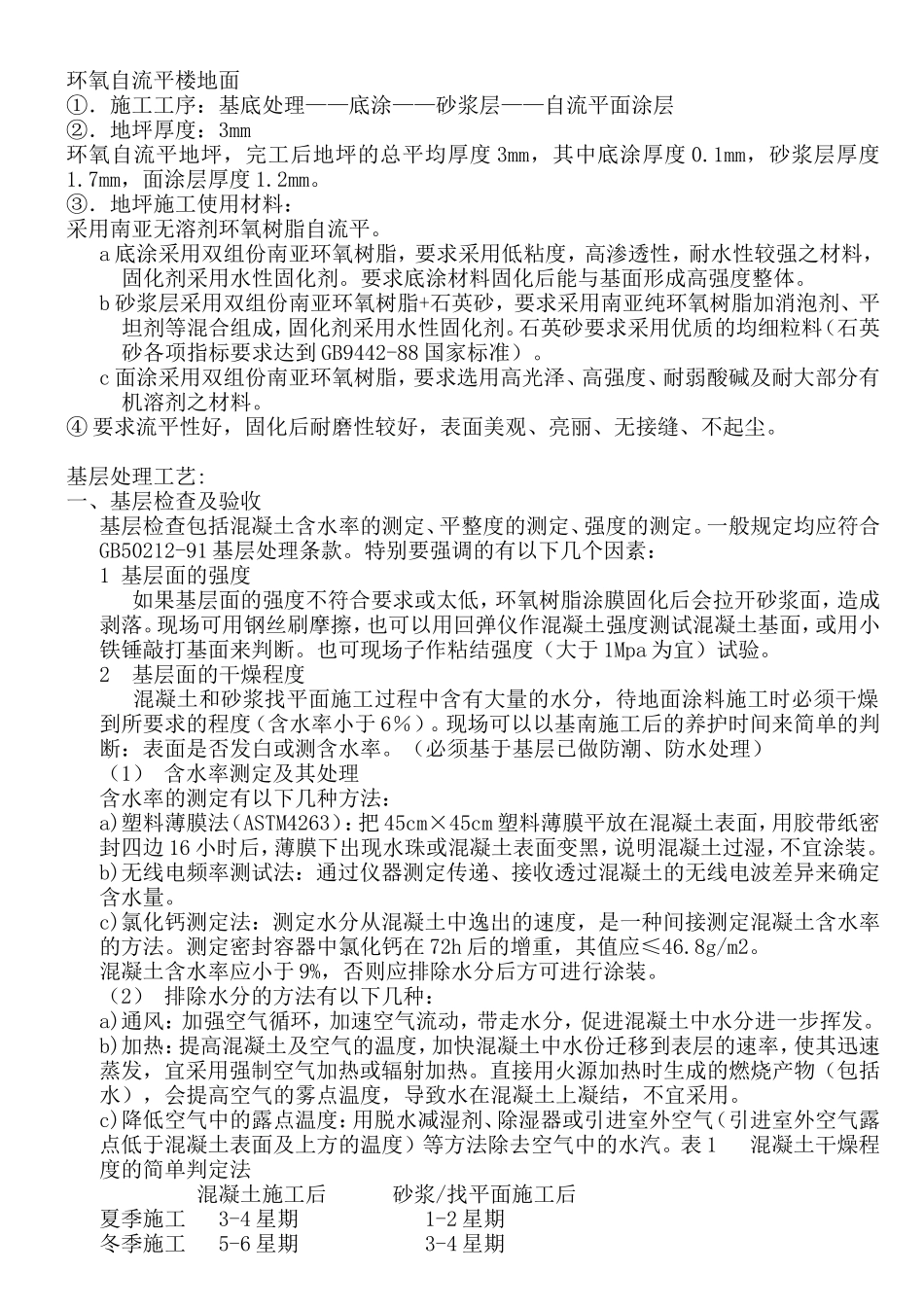

环氧自流平楼地面①．施工工序：基底处理——底涂——砂浆层——自流平面涂层②．地坪厚度：3mm环氧自流平地坪，完工后地坪的总平均厚度3mm，其中底涂厚度0.1mm，砂浆层厚度1.7mm，面涂层厚度1.2mm。③．地坪施工使用材料：采用南亚无溶剂环氧树脂自流平。a底涂采用双组份南亚环氧树脂，要求采用低粘度，高渗透性，耐水性较强之材料，固化剂采用水性固化剂。要求底涂材料固化后能与基面形成高强度整体。b砂浆层采用双组份南亚环氧树脂+石英砂，要求采用南亚纯环氧树脂加消泡剂、平坦剂等混合组成，固化剂采用水性固化剂。石英砂要求采用优质的均细粒料（石英砂各项指标要求达到GB9442-88国家标准）。c面涂采用双组份南亚环氧树脂，要求选用高光泽、高强度、耐弱酸碱及耐大部分有机溶剂之材料。④要求流平性好，固化后耐磨性较好，表面美观、亮丽、无接缝、不起尘。基层处理工艺:一、基层检查及验收基层检查包括混凝土含水率的测定、平整度的测定、强度的测定。一般规定均应符合GB50212-91基层处理条款。特别要强调的有以下几个因素：1基层面的强度如果基层面的强度不符合要求或太低，环氧树脂涂膜固化后会拉开砂浆面，造成剥落。现场可用钢丝刷摩擦，也可以用回弹仪作混凝土强度测试混凝土基面，或用小铁锤敲打基面来判断。也可现场子作粘结强度（大于1Mpa为宜）试验。2基层面的干燥程度混凝土和砂浆找平面施工过程中含有大量的水分，待地面涂料施工时必须干燥到所要求的程度（含水率小于6％）。现场可以以基南施工后的养护时间来简单的判断：表面是否发白或测含水率。（必须基于基层已做防潮、防水处理）（1）含水率测定及其处理含水率的测定有以下几种方法：a)塑料薄膜法（ASTM4263）：把45cm×45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。b)无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。c)氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h后的增重，其值应≤46.8g/m2。混凝土含水率应小于9%，否则应排除水分后方可进行涂装。（2）排除水分的方法有以下几种：a)通风：加强空气循环，加速空气流动，带走水分，促进混凝土中水分进一步挥发。b)加热：提高混凝土及空气的温度，加快混凝土中水份迁移到表层的速率，使其迅速蒸发，宜采用强制空气加热或辐射加热。直接用火源加热时生成的燃烧产物（包括水），会提高空气的雾点温度，导致水在混凝土上凝结，不宜采用。c)降低空气中的露点温度：用脱水减湿剂、除湿器或引进室外空气（引进室外空气露点低于混凝土表面及上方的温度）等方法除去空气中的水汽。表1混凝土干燥程度的简单判定法混凝土施工后砂浆/找平面施工后夏季施工3-4星期1-2星期冬季施工5-6星期3-4星期3基层面的平整度基面上没有不规则、凹凸不平的现象，涂膜与砂浆相比相当薄，基面的平坦度直接影响涂膜整体表现质量。现场可用长2M直尺贴在基面上，看能出现的缝隙在5㎜以内作为基面平坦度测定的方法，对要求更高的自流平涂料来讲，地面尽量做到2M直尺缝隙在3㎜以内。施工时，可借助机械打磨机进行进一步的局部“找平”。4基面的平滑性平滑度即基面用金属抹子涂抹的非常平滑，没有粗糙的毛面也会影响成膜物与基面之间的黏结力；如果基面特别的粗糙的时候，一则可能基层的强度不足，而则需要消耗大量的材料。所以合适的粗糙度对地面涂层的最终效果是很关键的因素；现场多用轻度喷砂（丸）机进行表面处理，并吸去浮尘。二、基层表面处理方法对于平整地面，常用下列方法处理：a)酸洗法（适用于油污较多的地面）：用质量分数为10~15%的盐酸清洗混凝土表面，待反应完全后（不再产生气泡），再用清水冲洗，并配合毛刷刷洗，此法可清除泥浆层并得到较细的粗糙度。b)机械方法（适用于大面积场地）：用喷砂或电磨机清除表面突出物，松动颗粒，破坏毛细孔，增加附着面积，以吸尘器吸除砂粒、杂质、灰尘。对于有较多凹陷、坑洞地面，应用环氧树脂砂浆或环氧腻子填平修补后再进行下步操作。经处理后的混凝土基...
