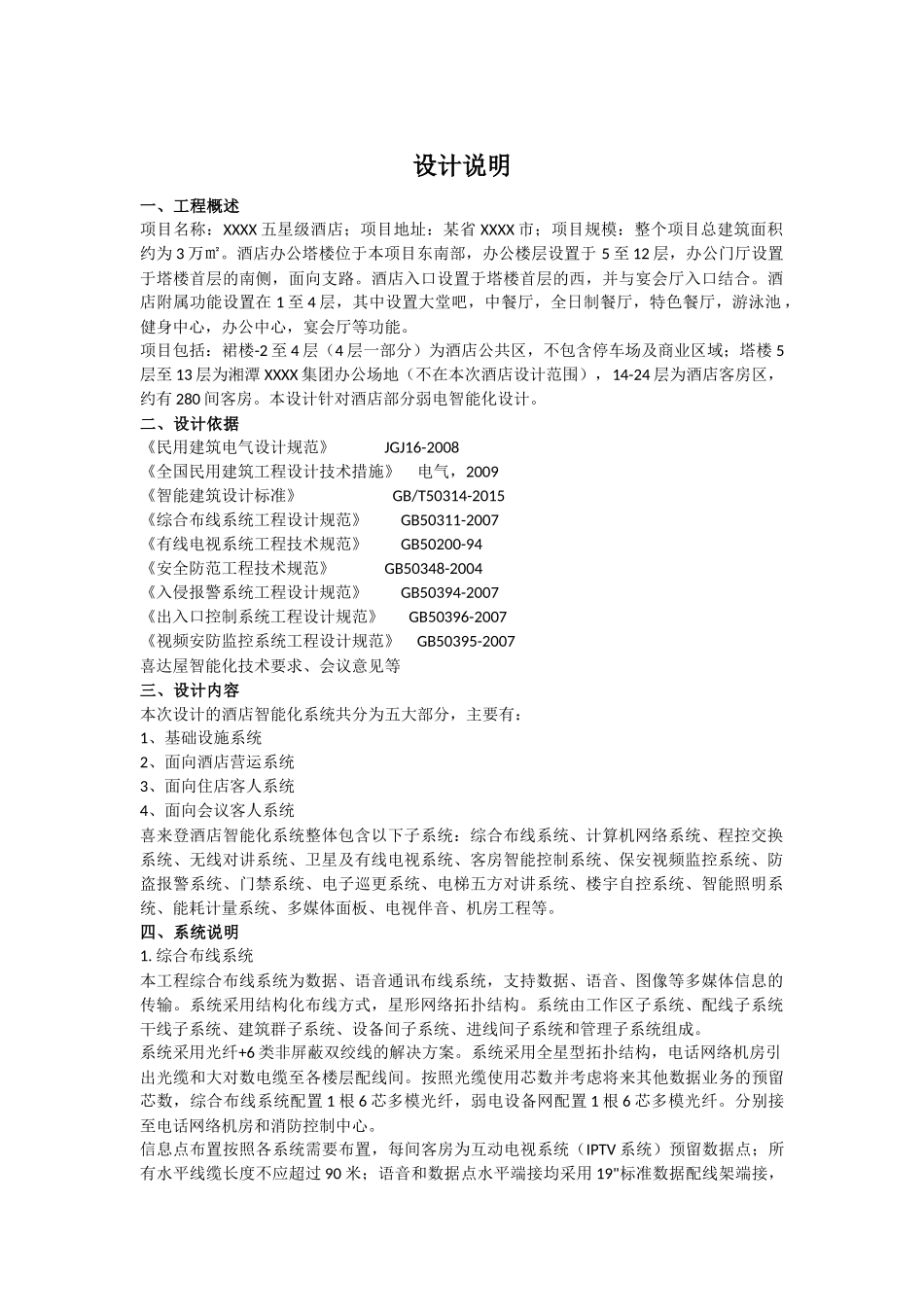

设计说明一、工程概述项目名称：XXXX五星级酒店；项目地址：某省XXXX市；项目规模：整个项目总建筑面积约为3万㎡。酒店办公塔楼位于本项目东南部，办公楼层设置于5至12层，办公门厅设置于塔楼首层的南侧，面向支路。酒店入口设置于塔楼首层的西，并与宴会厅入口结合。酒店附属功能设置在1至4层，其中设置大堂吧，中餐厅，全日制餐厅，特色餐厅，游泳池，健身中心，办公中心，宴会厅等功能。项目包括：裙楼-2至4层（4层一部分）为酒店公共区，不包含停车场及商业区域；塔楼5层至13层为湘潭XXXX集团办公场地（不在本次酒店设计范围），14-24层为酒店客房区，约有280间客房。本设计针对酒店部分弱电智能化设计。二、设计依据《民用建筑电气设计规范》JGJ16-2008《全国民用建筑工程设计技术措施》电气，2009《智能建筑设计标准》GB/T50314-2015《综合布线系统工程设计规范》GB50311-2007《有线电视系统工程技术规范》GB50200-94《安全防范工程技术规范》GB50348-2004《入侵报警系统工程设计规范》GB50394-2007《出入口控制系统工程设计规范》GB50396-2007《视频安防监控系统工程设计规范》GB50395-2007喜达屋智能化技术要求、会议意见等三、设计内容本次设计的酒店智能化系统共分为五大部分，主要有：1、基础设施系统2、面向酒店营运系统3、面向住店客人系统4、面向会议客人系统喜来登酒店智能化系统整体包含以下子系统：综合布线系统、计算机网络系统、程控交换系统、无线对讲系统、卫星及有线电视系统、客房智能控制系统、保安视频监控系统、防盗报警系统、门禁系统、电子巡更系统、电梯五方对讲系统、楼宇自控系统、智能照明系统、能耗计量系统、多媒体面板、电视伴音、机房工程等。四、系统说明1.综合布线系统本工程综合布线系统为数据、语音通讯布线系统，支持数据、语音、图像等多媒体信息的传输。系统采用结构化布线方式，星形网络拓扑结构。系统由工作区子系统、配线子系统干线子系统、建筑群子系统、设备间子系统、进线间子系统和管理子系统组成。系统采用光纤+6类非屏蔽双绞线的解决方案。系统采用全星型拓扑结构，电话网络机房引出光缆和大对数电缆至各楼层配线间。按照光缆使用芯数并考虑将来其他数据业务的预留芯数，综合布线系统配置1根6芯多模光纤，弱电设备网配置1根6芯多模光纤。分别接至电话网络机房和消防控制中心。信息点布置按照各系统需要布置，每间客房为互动电视系统（IPTV系统）预留数据点；所有水平线缆长度不应超过90米；语音和数据点水平端接均采用19"标准数据配线架端接，将来可充分互换；语音主干采用110配线架，通过专用语音跳线与水平配线架连接；配线间光缆采用19"光纤配线架，网络机房采用高密度ODF光纤配线架，全部采用LC耦合器熔接；语音主干采用三类50对大对数电缆,直接由通讯机房引至各层弱电间。电缆芯数要保证20%的冗余，其中宴会厅、会议厅及多功能厅所在楼层需要100%冗余量。管理间:本项目客房层的偶数层作为综合布线弱电间，放置综合布线机柜；奇数层作为弱电设备管理间，放置弱电设备机柜；裙楼及地下室设备不区分弱电间放置。2.计算机网络系统分为客人网、管理网和弱电网（弱电网主要给视频监控、门禁、客控等系统使用），物理隔离；管理网主要满足酒店运营管理及办公使用；客人网主要满足酒店入住的宾客的互联网接入需求，为方便宾客随时随地的移动接入互联网，建议酒店无线网络在酒店大堂、大堂吧、特色餐厅、全日餐厅区域、中餐厅、包厢、宴会厅、泳池、健身中心休息区、多功能厅及所有客房全覆盖，采用AP放装方案布置，主要为宾客上网提供服务。管理网和客人网分别引入外线，管理网部分应考虑与喜达屋中央预定系统连接的WAN出口设备，配置一台Cisco防火墙和一台路由器；客人网出口布置计费认证网关，对接入网络的终端设备进行认证，并对客人上网进行计费;系统采用核心、接入两层结构，核心交换机设备关键器件冗余配置（至少采用双电源）；主干千兆，桌面接入千兆，接入交换机按实分布于各区域弱电间内网络机柜内；酒店客人网无线网络支持802.11b/g/n和802.11ac标准，使用频率为2.4GHz和5.8GHz。客人网核心层布置无线网络控制器，AP设...
