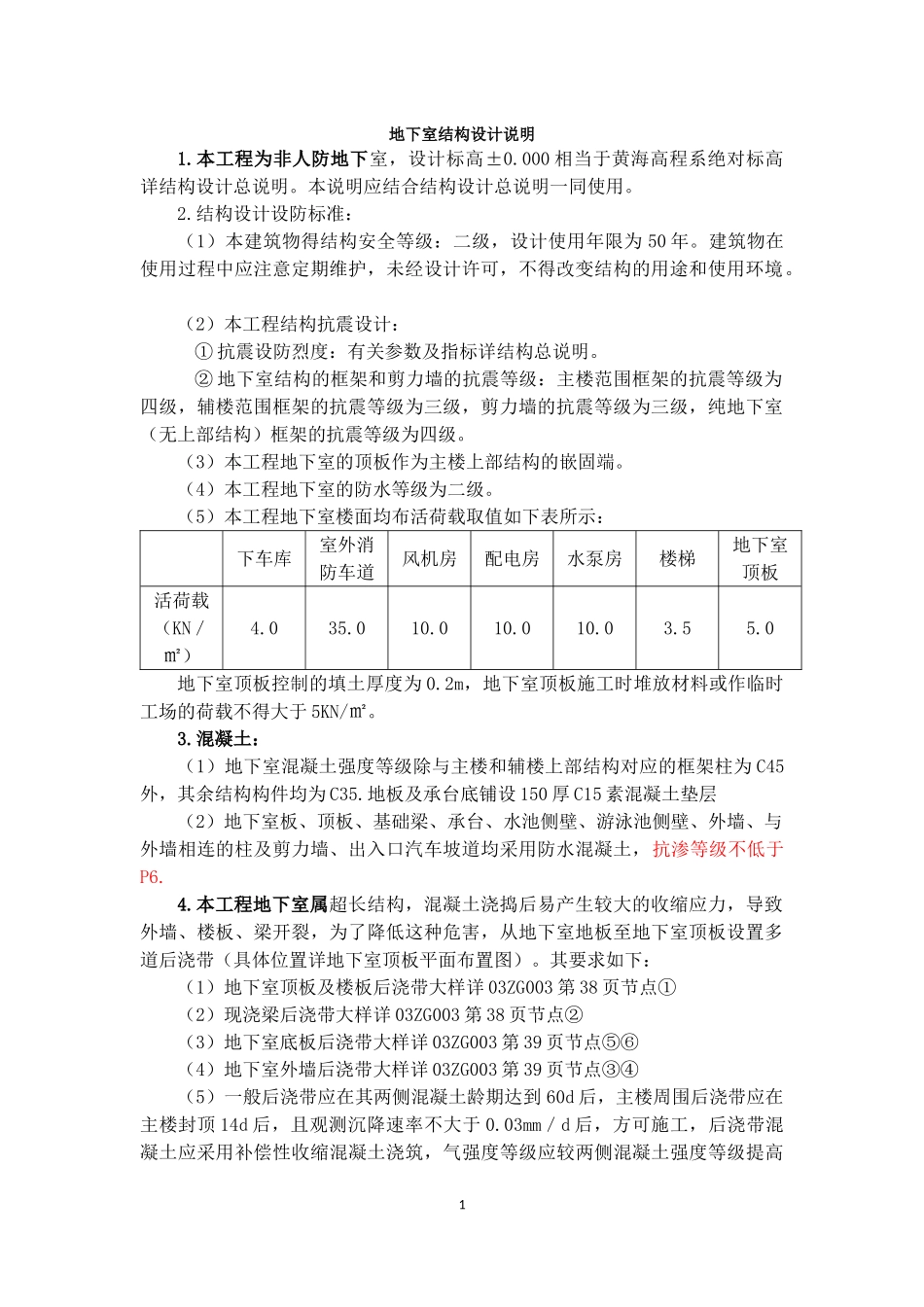

地下室结构设计说明1.本工程为非人防地下室，设计标高±0.000相当于黄海高程系绝对标高详结构设计总说明。本说明应结合结构设计总说明一同使用。2.结构设计设防标准：（1）本建筑物得结构安全等级：二级，设计使用年限为50年。建筑物在使用过程中应注意定期维护，未经设计许可，不得改变结构的用途和使用环境。（2）本工程结构抗震设计：①抗震设防烈度：有关参数及指标详结构总说明。②地下室结构的框架和剪力墙的抗震等级：主楼范围框架的抗震等级为四级，辅楼范围框架的抗震等级为三级，剪力墙的抗震等级为三级，纯地下室（无上部结构）框架的抗震等级为四级。（3）本工程地下室的顶板作为主楼上部结构的嵌固端。（4）本工程地下室的防水等级为二级。（5）本工程地下室楼面均布活荷载取值如下表所示：下车库室外消防车道风机房配电房水泵房楼梯地下室顶板活荷载（KN／㎡）4.035.010.010.010.03.55.0地下室顶板控制的填土厚度为0.2m，地下室顶板施工时堆放材料或作临时工场的荷载不得大于5KN/㎡。3.混凝土：（1）地下室混凝土强度等级除与主楼和辅楼上部结构对应的框架柱为C45外，其余结构构件均为C35.地板及承台底铺设150厚C15素混凝土垫层（2）地下室板、顶板、基础梁、承台、水池侧壁、游泳池侧壁、外墙、与外墙相连的柱及剪力墙、出入口汽车坡道均采用防水混凝土，抗渗等级不低于P6.4.本工程地下室属超长结构，混凝土浇捣后易产生较大的收缩应力，导致外墙、楼板、梁开裂，为了降低这种危害，从地下室地板至地下室顶板设置多道后浇带（具体位置详地下室顶板平面布置图）。其要求如下：（1）地下室顶板及楼板后浇带大样详03ZG003第38页节点①（2）现浇梁后浇带大样详03ZG003第38页节点②（3）地下室底板后浇带大样详03ZG003第39页节点⑤⑥（4）地下室外墙后浇带大样详03ZG003第39页节点③④（5）一般后浇带应在其两侧混凝土龄期达到60d后，主楼周围后浇带应在主楼封顶14d后，且观测沉降速率不大于0.03mm／d后，方可施工，后浇带混凝土应采用补偿性收缩混凝土浇筑，气强度等级应较两侧混凝土强度等级提高1一级，养护不少于28d。（6）混凝土应添加缓凝抗裂剂，具体掺量详产品说明，用于屋面、地下室所有构件、后浇带处。7.钢筋的链接急锚固要求：（1）柱、墙、板、梁中受力钢筋接长方式：剪力墙边缘构件、地下室地板和顶板、框架梁及框架柱中，直径≥16mm的钢筋均采用机械连接接头，其接头应相互错开，钢筋机械连接接头连接区段的长度为35d，位于同一连接区段内的纵向钢筋接头面积百分率不大于50%，直径＜16mm的钢筋可采用焊接连接接头，其接头应相互错开，钢筋焊接连接接头连接区段的长度为35d且不小于500mm，位于同一连接区段内的纵向钢筋接头面积百分率不大于50%。当剪力墙墙体分布钢筋和现浇板钢筋采用绑扎搭接连接接头时，其接头应相互错开。钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度，位于同一连接区段内的纵向钢筋接头面积百分率不大于25%。（2）顶板面筋及地板底筋在跨中1/3范围、顶板底筋急地板面筋在支座范围接长，同一截面可接长25%总钢筋面积，相邻接头错开600.（3）剪力墙、柱、梁大样均选用国家标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图（2004修改版）》（03G101-1），钢筋的锚固与连接均详该图集，次梁、板钢筋的最小锚固长度La按第33页表选用，其它梁、柱、墙钢筋的最小锚固长度LaE按第34页表选用，梁支座处，梁面钢筋直径相同时，应尽可能拉通，梁支座上部纵筋截断除满足03G101-1第4.41~4.44条外，在梁内还不得小于2倍梁高及1.5LaE。(4)地下室地板、顶板的上下部钢筋在支座的锚固长度≥La。地下室墙体水平钢筋在暗柱处应贯通。8.地下室施工要求：（1）基坑开挖建议选择枯水季节进行，则不需进行降水处理。若在丰水期施工，则需进行深井降水。（2）地下室结构施工过程中，顶板上的覆土等配重未完成之前不得停止降水。（3）防止地表水流入基坑内，基坑应清理干净，无积水。（4）承台和地下室外墙四周与基坑侧壁间隙应采用灰土和压实性较好的素土分层夯实（其中不得含有石块、碎砖、灰渣及有机物），其压实系数不小于0.94；当施工...
