污水处理厂施工组织设计(含平面布置及网络图)VIP专享VIP免费

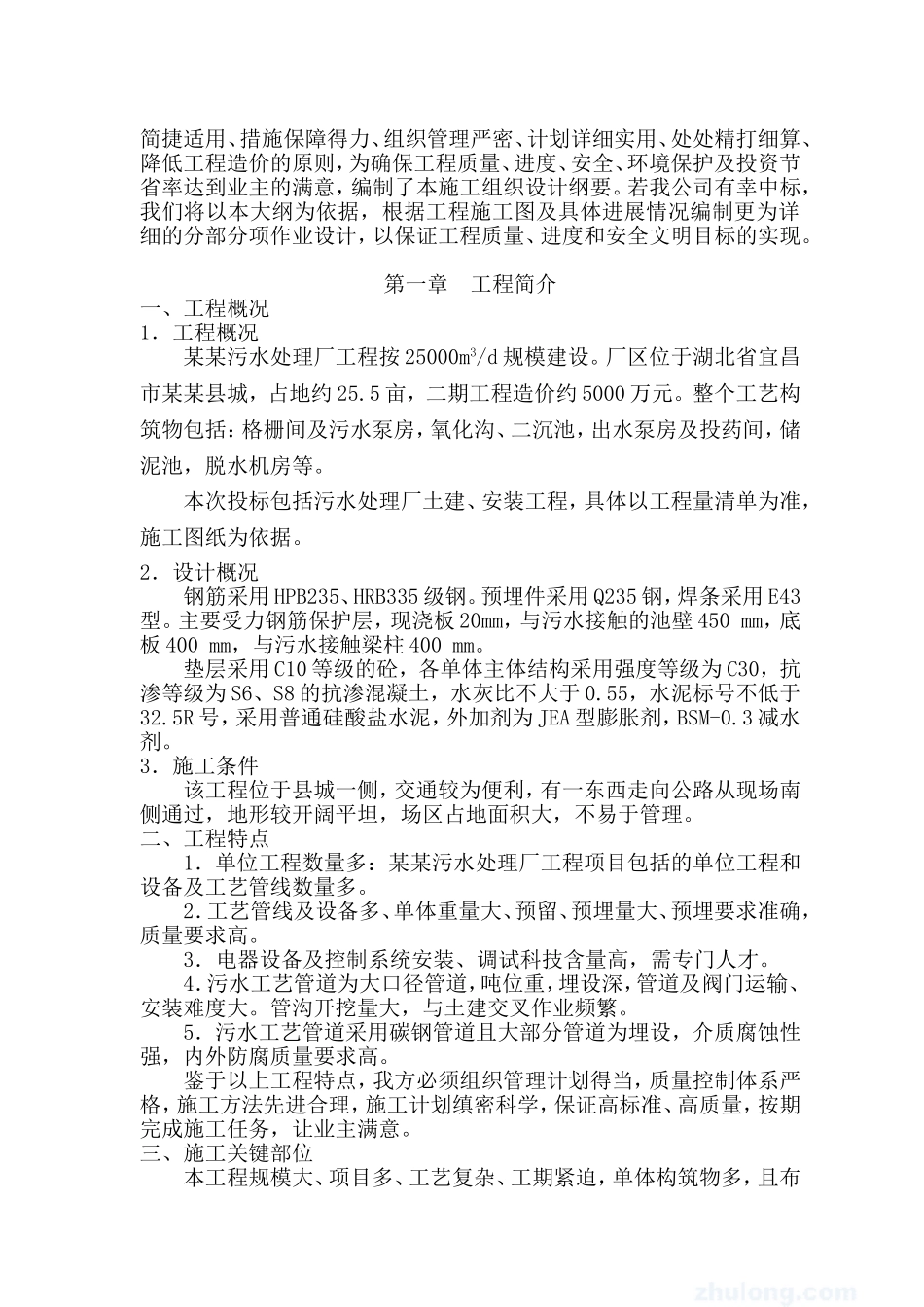

污水处理厂施工组织设计编制依据及原则一、编制依据1、招标文件、答疑及招标图纸；2、某某污水处理厂工程《工程量清单》及《招标控制价》；3、武汉中科水生环境工程有限公司设计的施工图纸；4、岩土工程勘察报告；（二）工程建设标准。国家、省、市或行业现行的建设工程施工及验收规范、施工技术标准、程序，《建设工程施工操作规程》、《建设工程质量管理条例》、《工程建设标准强制性标准》、《工程建设标准强制性条文》、《建筑施工安全检查标准》以及有关建筑质量、安全施工等有关文件、规定、施工图纸、技术交底、地质勘察等有关技术说明和《建筑安装工程质量检验评定统一标准》、《建筑工程质量检验评定标准等》。有关国家、行业施工技术及验收规范：《工程测量规范》GB50026-93《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑基坑支护技术规程》JGJ120-99《建筑地基处理技术规范》JGJ79-2002《地下防水工程质量验收规范》GB50208-2002《混凝土结构工程施工质量验收规范》GB50204-2002《砌体工程施工质量及验收规范》GB50203-2002《建筑装饰装修工程质量验收规范》GB50210-2001《建筑电气工程施工质量验收规范》GB50303-2002《钢筋焊接及验收规程》JGJ18-2003《钢筋焊接接头试验方法标准》JGJ/T27-2001《钢结构工程施工质量验收规范》GB50205-2001《普通混凝土配合比设计规程》JGJ55-2000《砌筑砂浆配合比设计规程》JGJ98-2000《建筑工程施工质量验收统一标准》GB50300-2001《建筑施工安全检查标准》JGJ59-99《建筑机械使用安全技术规程》JGJ33-2001《给水排水管道工程施工及验收规范》GB50268-97《混凝土工程施工质量验收规范》GB50204-2002《建设工程文件归档整理规范》GB/T50328-2001《建设工程施工管理规范》GB/T50326－2001……（三）部分参考资料：1、《建筑工程施工手册》；2、《建设工程质量管理条例实施细则》；3、《建筑工程质量通病防冶手册》。二、编制原则我们以招标文件为依据，本着方案科学合理、技术先进可行、工艺简捷适用、措施保障得力、组织管理严密、计划详细实用、处处精打细算、降低工程造价的原则，为确保工程质量、进度、安全、环境保护及投资节省率达到业主的满意，编制了本施工组织设计纲要。若我公司有幸中标，我们将以本大纲为依据，根据工程施工图及具体进展情况编制更为详细的分部分项作业设计，以保证工程质量、进度和安全文明目标的实现。第一章工程简介一、工程概况1．工程概况某某污水处理厂工程按25000m3/d规模建设。厂区位于湖北省宜昌市某某县城，占地约25.5亩，二期工程造价约5000万元。整个工艺构筑物包括：格栅间及污水泵房，氧化沟、二沉池，出水泵房及投药间，储泥池，脱水机房等。本次投标包括污水处理厂土建、安装工程，具体以工程量清单为准，施工图纸为依据。2．设计概况钢筋采用HPB235、HRB335级钢。预埋件采用Q235钢，焊条采用E43型。主要受力钢筋保护层，现浇板20mm，与污水接触的池壁450mm，底板400mm，与污水接触梁柱400mm。垫层采用C10等级的砼，各单体主体结构采用强度等级为C30，抗渗等级为S6、S8的抗渗混凝土，水灰比不大于0.55，水泥标号不低于32.5R号，采用普通硅酸盐水泥，外加剂为JEA型膨胀剂，BSM-0.3减水剂。3．施工条件该工程位于县城一侧，交通较为便利，有一东西走向公路从现场南侧通过，地形较开阔平坦，场区占地面积大，不易于管理。二、工程特点1．单位工程数量多：某某污水处理厂工程项目包括的单位工程和设备及工艺管线数量多。2．工艺管线及设备多、单体重量大、预留、预埋量大、预埋要求准确，质量要求高。3．电器设备及控制系统安装、调试科技含量高，需专门人才。4．污水工艺管道为大口径管道，吨位重，埋设深，管道及阀门运输、安装难度大。管沟开挖量大，与土建交叉作业频繁。5．污水工艺管道采用碳钢管道且大部分管道为埋设，介质腐蚀性强，内外防腐质量要求高。鉴于以上工程特点，我方必须组织管理计划得当，质量控制体系严格，施工方法先进合理，施工计划缜密科学，保证高标准、高质量，按期完成施工任务，让业主满意。三、施工关键部位本工程规模大、项目多、工艺复杂、工期紧迫...
