机房网络设备布线规范VIP免费

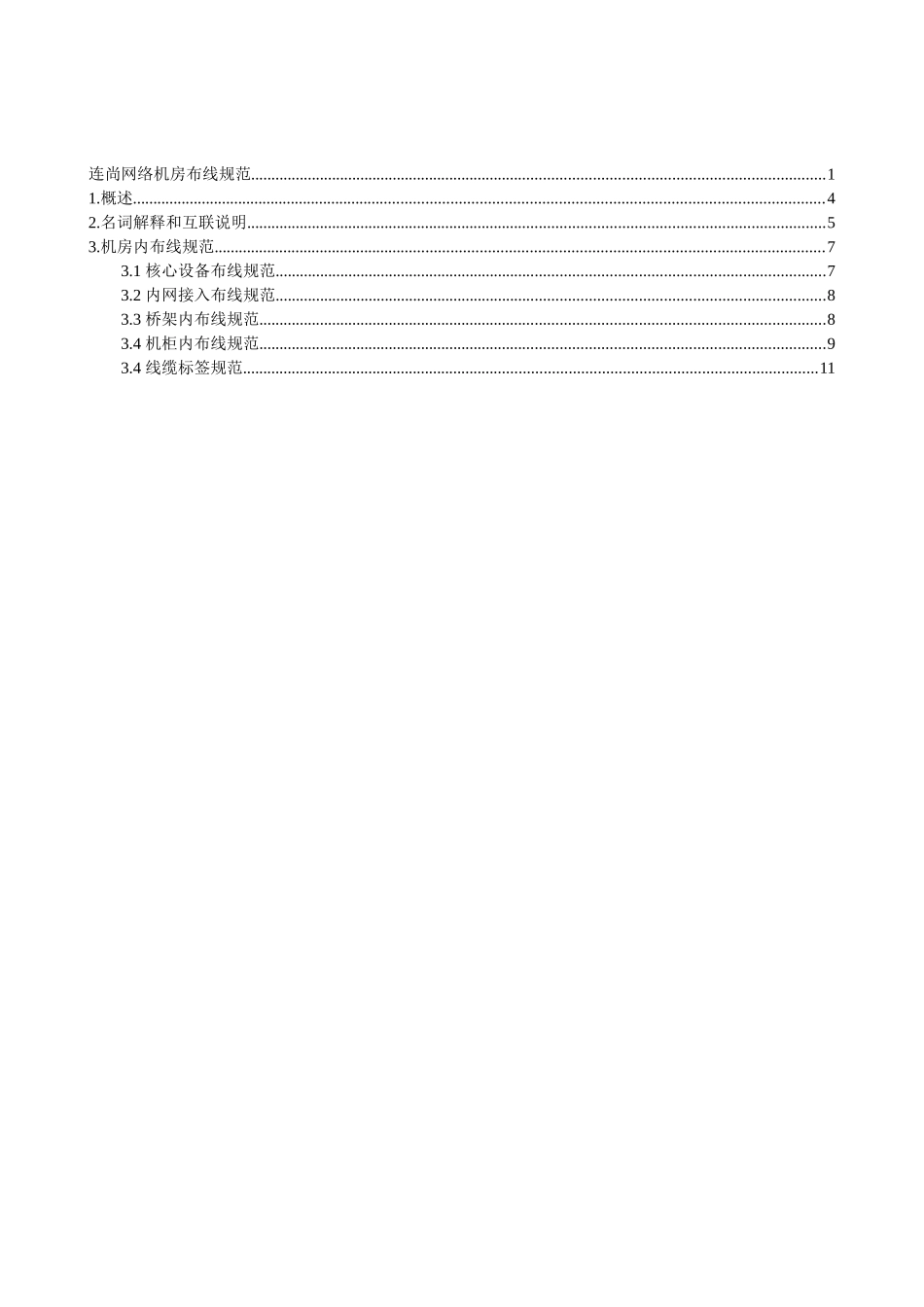

连尚网络机房布线规范文档修订记录序号版本号修订日期修订概述修订人批准人备注1.1.02018-1-29初稿完成章明辉连尚网络机房布线规范............................................................................................................................................11.概述........................................................................................................................................................................42.名词解释和互联说明.............................................................................................................................................53.机房内布线规范....................................................................................................................................................73.1核心设备布线规范......................................................................................................................................73.2内网接入布线规范......................................................................................................................................83.3桥架内布线规范..........................................................................................................................................83.4机柜内布线规范..........................................................................................................................................93.4线缆标签规范............................................................................................................................................111.概述随着连尚业务的不断发展，IDC规模越来越大。为了提高连尚IDC新到网络设备上线交付时间及效率，，对机房的光纤和网线布放方面提出了更高的要求与标准，文档中总结规划了相对更符合当下IDC网络设备布线规范操作及验收标准方面的具体解决方案。此文档目的为了指导服务商在网络设备光纤和网线布放、电源捆绑能够更标准、更规范，统一网络建设布线验收标准。2.名词解释和互联说明机房网络互联拓扑：TOR：内网接入交换机，1U的盒式网络设备，配备48个10G光口和4个40G光口；10G光口用AOC线缆下联服务器万兆端口，40G光口用MPO光纤上联到机房内网核心，单台TOR覆盖2个机柜的服务器接入；ILO：服务器ILO接入交换机，亦称管理网接入交换机，1U的盒式网络设备，配备48个10/100/1000M自适应电口和1个1/10G光口，48个电口下联服务器千兆网口和网络设备MGMT端口；光口用10G多模光纤上联到机房管理网核心，单台ILO覆盖2个机柜的服务器和网络设备接入；内网核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MPO光纤下联至机房内TOR，40G光口通过MPO光纤上联至机房数据中心核心设备；数据中心核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MOP光纤下联至内网核心，10G光口通过10G单模光纤连接传输（专线），10G光口通过10G多模光纤连接统一接入接出设备；统一接入接出设备：类似于NAT转换设备，用于公网与私网地址之间转换，单台配备多个10G光口，10G光口通过多模光纤下联数据中心核心，上联外网核心；另外通过10G多模光纤连接会话同步交换机，用于不同设备间会话同步；外网核心：外网区域核心网络设备，配备40G和10G光口，10G光口通过多模光纤下联至统一接入接出、独立外网区域的外网接入以及安全设备，40G光口通过MPO光纤上联外网边界；外网边界：与ISP互联的网络设备，配置40G和10G光口，10G光口通过单模光纤上联至ISP设备，另外10G光口通过多模光纤连接安全设备，40G光口通过MPO光纤下联外网核心；10G－AOC线缆：类似于光纤的线材，两端集成了光模块，用于TOR交换机与服务器万兆网口之间连接；管理网线：六类或者...
