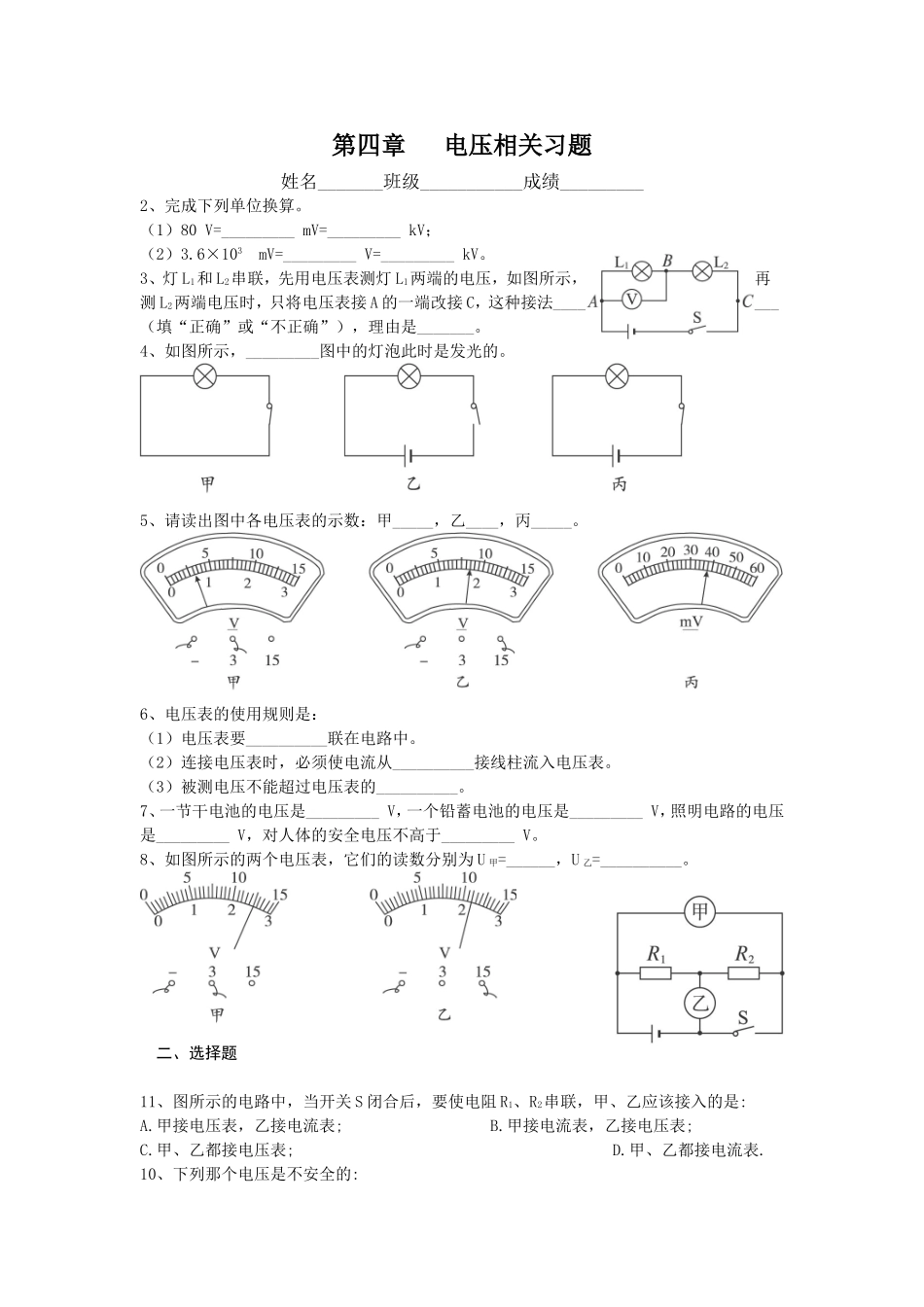

第四章电压相关习题姓名_______班级___________成绩_________2、完成下列单位换算。（1）80V=_________mV=_________kV；（2）3.6×103mV=_________V=_________kV。3、灯L1和L2串联，先用电压表测灯L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法_______（填“正确”或“不正确”），理由是_______。4、如图所示，_________图中的灯泡此时是发光的。5、请读出图中各电压表的示数：甲_____，乙____，丙_____。6、电压表的使用规则是：（1）电压表要__________联在电路中。（2）连接电压表时，必须使电流从__________接线柱流入电压表。（3）被测电压不能超过电压表的__________。7、一节干电池的电压是_________V，一个铅蓄电池的电压是_________V，照明电路的电压是_________V，对人体的安全电压不高于_________V。8、如图所示的两个电压表，它们的读数分别为U甲=______，U乙=__________。二、选择题11、图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是:A.甲接电压表，乙接电流表;B.甲接电流表，乙接电压表;C.甲、乙都接电压表;D.甲、乙都接电流表.10、下列那个电压是不安全的:A.一节干电池的电压B.36VC.手持移动话的电池两极的电压D.家庭电路的电压12、在图甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:A.4.8V1.2V;B.6V1.2V;C.1.2V6V;D.1.2V4.8V.13、某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5V。则实际值为（）A.4.5VB.2.7VC.3.5VD.1.5V14、下列说法中，正确的是:A.电路中只要有电压，就一定会有电流;B.电压是产生电流的必要条件;C.电路中有电源就一定会有持续电流;D.通过导体的电压是形成电流的原因.15、.用电压表测小灯泡两端电压，如图所示的四种电路中，正确的是:16、如图所示的各电路图中，电流表和电压表的使用均正确的是:17、在选择电压表的量程时，正确的是:A.尽可能选择大一些的量程;B.经试触后被测电压不超过小的量程时，尽可能选择小量程;C.尽管选用的量程不同，但对测量结果毫无影响;D.为使测量结果更精确，量程选得越小越好.18、如图所示，电压表所测的是:A.电源电压;B.灯L1两端的电压;C.灯L2两端的电压;D.灯L1与L2两端的电压.19、在图所示的电路中，当开关S断开时，下列说法正确的是:A.电源两端的电压为零;B.电灯两端的电压为零;C.开关两端的电压为零;D.以上说法都不正确.20、下列说法中，正确的是:A.通过导体的电压是形成电流的原因;B.电压是产生电流的必要条件;C.导体中有大量自由电荷，只要构成通路，导体中就会有电流通过;D.电路中只要有电压，就会有电流.21、如图所示的电路中，符合电压表测灯L2两端电压的图是:22、要直接测定灯泡L2的电压，在下列几种电路中正确的是:三、多项选择23、下列电路图中那个是用电压表测量L2两端电压:四、简答题24、电鳗是生活在南美洲的一种鱼，它在猎取食物时可以放出400V到600V的高压电。在它的身体中有百分之八十的细胞可以产生电，通常每个细胞长0.1mm，产生0.14V的电压，产电细胞的电压这么小，电鳗为什么能放出600V的高压？你能用学过的物理知识解释其中的原因吗？25、小红家的录像机使用几年后，如今蓄电池的正负极已经模糊不清，你有办法利用电压表帮助小红判断出蓄电池的正负极吗？五、作图题26、将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。27、如图所示，要测量干路和支路的电流及灯泡两端的电压，在空白处标出电流表或电压表，并标出电表的正、负接线柱。31、有一天，小明买了三节干电池，他想：“把这三节干电池串联，电压增大，且这个电池组的总电压等于每节电池电压之和，如果把这几节电池并联起来，对同一盏灯供电，那么组成的电池组提供的电压、电流会发生变化吗？于是，他找来小华一起开展如下的探究。（1）他俩收集到一只小灯泡、导线、电流表和电压表、三节相同的新干电池，按如图所示的电路首先使用一节电池连好实物图。（2）闭合开关，读出电流表...
