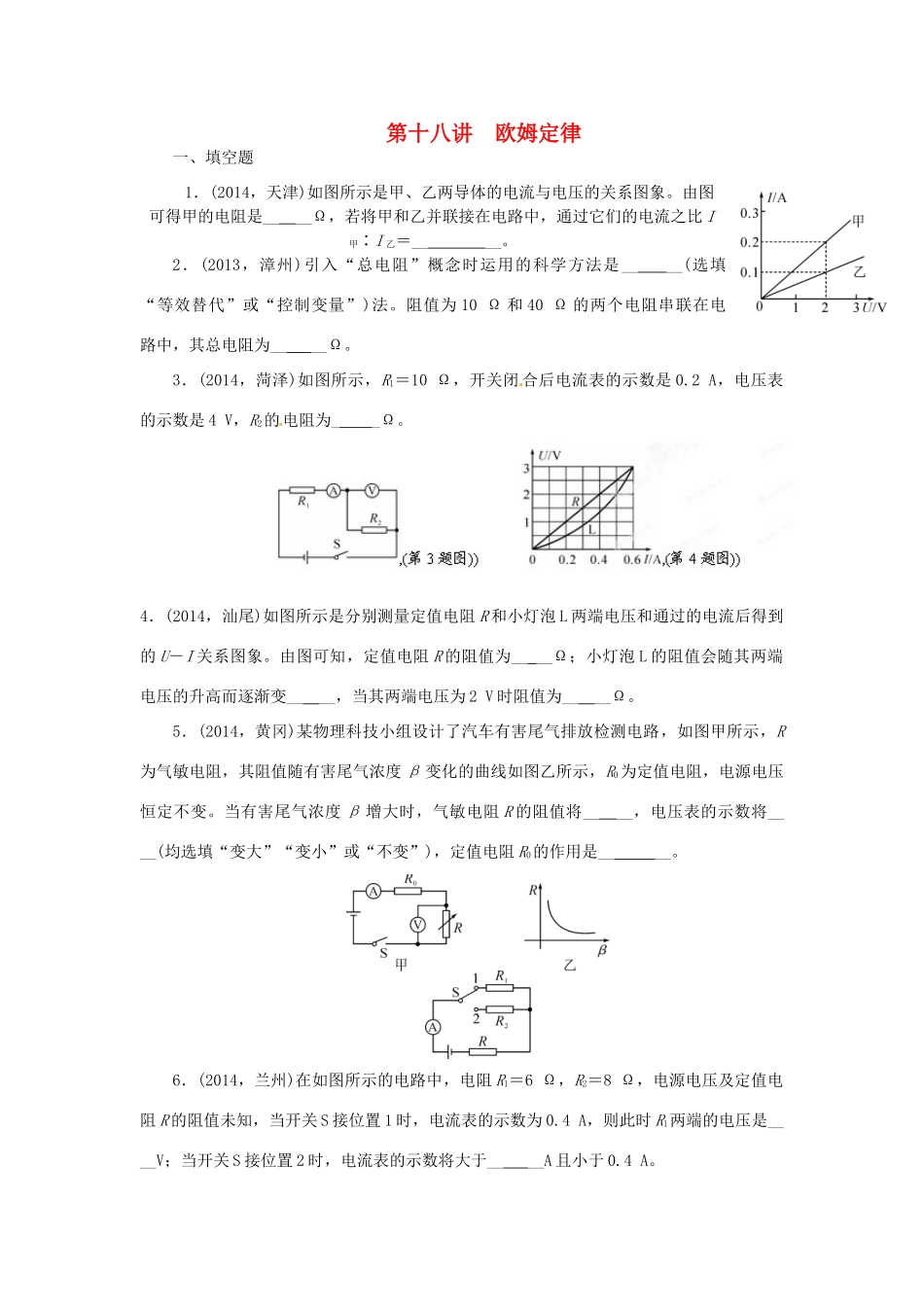

第十八讲欧姆定律一、填空题1．(2014，天津)如图所示是甲、乙两导体的电流与电压的关系图象。由图可得甲的电阻是____Ω，若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝____。2．(2013，漳州)引入“总电阻”概念时运用的科学方法是____(选填“等效替代”或“控制变量”)法。阻值为10Ω和40Ω的两个电阻串联在电路中，其总电阻为____Ω。3．(2014，菏泽)如图所示，R1＝10Ω，开关闭合后电流表的示数是0.2A，电压表的示数是4V，R2的电阻为__Ω。4．(2014，汕尾)如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U－I关系图象。由图可知，定值电阻R的阻值为____Ω；小灯泡L的阻值会随其两端电压的升高而逐渐变____，当其两端电压为2V时阻值为____Ω。5．(2014，黄冈)某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度β增大时，气敏电阻R的阻值将____，电压表的示数将____(均选填“变大”“变小”或“不变”)，定值电阻R0的作用是____。6．(2014，兰州)在如图所示的电路中，电阻R1＝6Ω，R2＝8Ω，电源电压及定值电阻R的阻值未知，当开关S接位置1时，电流表的示数为0.4A，则此时R1两端的电压是____V；当开关S接位置2时，电流表的示数将大于____A且小于0.4A。二、选择题7．(2013，武汉)下列图象中，能正确表示定值电阻上的电流与两端电压关系的是()8．(2014，呼和浩特)由欧姆定律公式可知()A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示9．(2014，广州)如图所示的电路中R1>R2，电压表的示数为6V，电压表的示数()A．等于6VB．大于3VC．等于3VD．小于3V,(第9题图)),(第10题图))10．(2014，重庆)如图所示的电路，电源电压为6V且保持不变，R＝10Ω，当闭合开关S，电压表的示数为2V，以下判断正确的是()A．通过电阻R的电流是0.6AB．电阻R两端的电压是2VC．通过灯泡L的电流是0.2AD．灯泡L两端的电压是2V11．(2014，盐城)手机工作原理可简化为如图所示电路，R是阻值已知的定值电阻，U是手机工作部件两端电压，I是电路中的电流，手机在工作过程中，电池的电压会发生变化，U与I的比值随I的变化而变化，手机正常工作时，要对U和I进行监测，若测量出UR，则()A．只能监测UB．只能监测IC．既能监测U，也能监测ID．既不能监测U，也不能监测I12．(2013，襄阳)如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合开关S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是()A．I1＞I2，U1＞U2B．U1＜U2，I1大于、小于或等于I2都有可能C．U1＜U2，I1＝I2D．I1＞I2，U1大于、小于或等于U2都有可能三、实验探究题13．(2014，雅安)在探究电流与电压、电阻的关系中：[提出问题]通过导体的电流与导体两端电压及导体电阻的大小有什么关系？[猜想]导体两端的电压一定时，通过导体的电流与导体的电阻成反比。[实验器材]电源(电压恒为4.5V)，电流表、电压表各一只，开关一个，三个定值电阻(5Ω、10Ω、15Ω)，三只滑动变阻器(10Ω1.5A、20Ω1.5A、50Ω1A)，导线若干。[实验过程](1)在虚线框内画出如图所示实物图的电路图。(2)小明按如图所示正确连接电路后，闭合开关前，应把滑动变阻器的滑片滑到最____(选填“左”或“右”)端，闭合开关后，发现电流表示数为0，电压表指针超过量程。你认为造成这一现象的原因是____。(3)小红在探究时，先将5Ω的电阻接入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，并记下电流值。接着断开开关，取下5Ω电阻，改接10Ω的电阻(滑动变阻器滑片位置未动)，当她接入10Ω电阻后，闭合开关，应将滑动变阻器滑片向__(选填“左”或“右”)端移动，直至____，再次记下电流值。(4)接着小红换用15Ω的电阻重复上述实验，得到了下表中的实验数据，分析数据得出：导体两端的电压...
