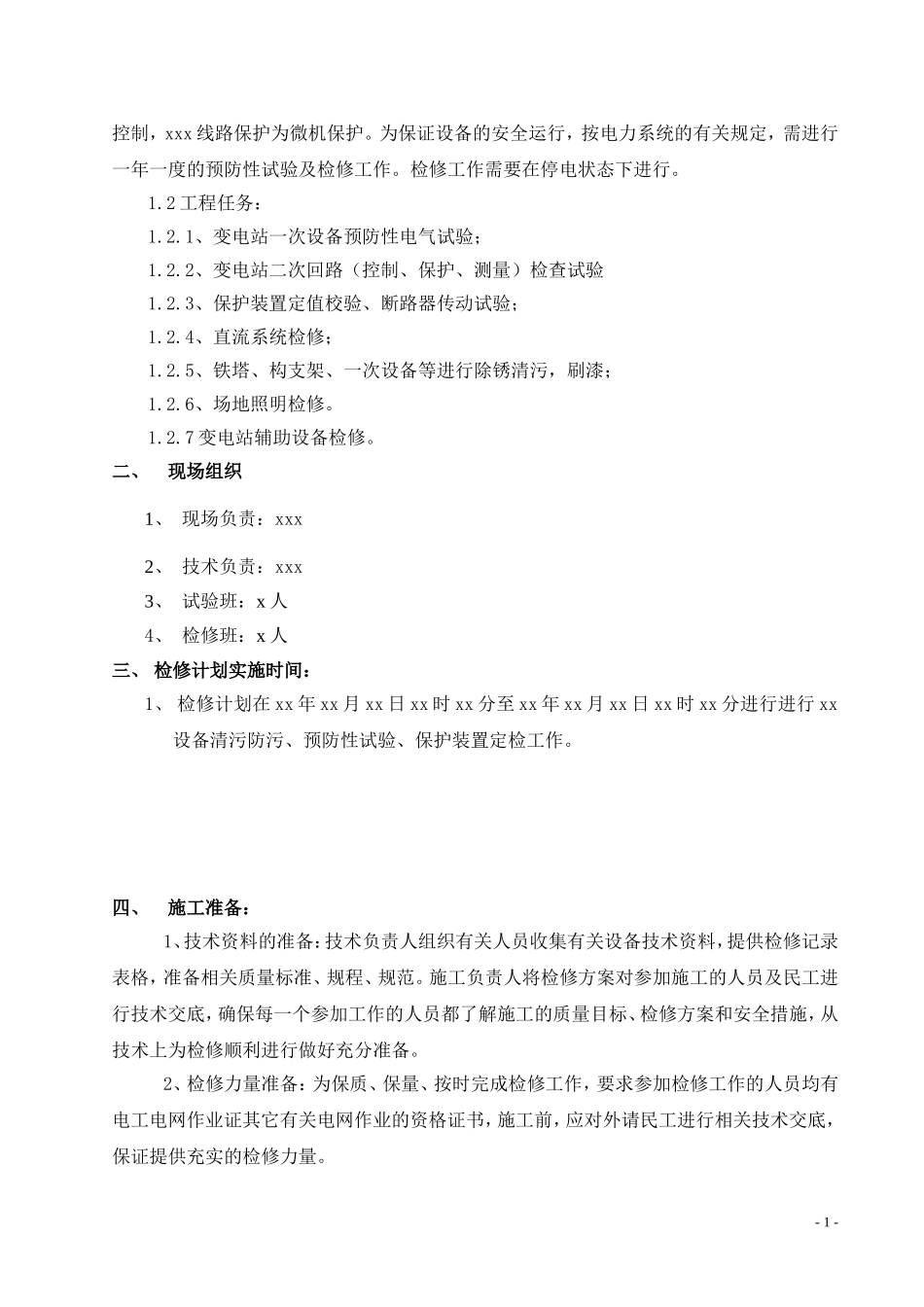

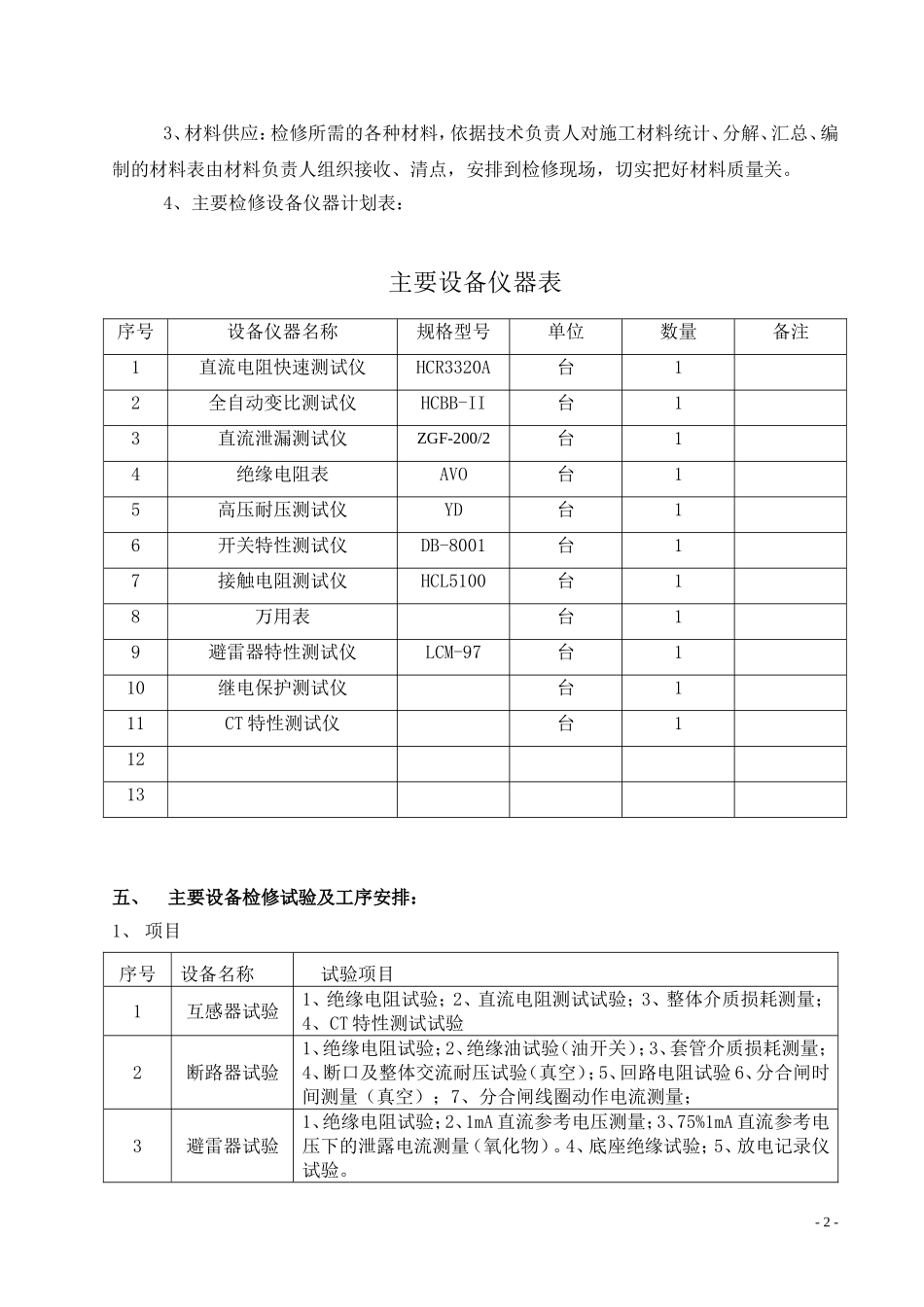

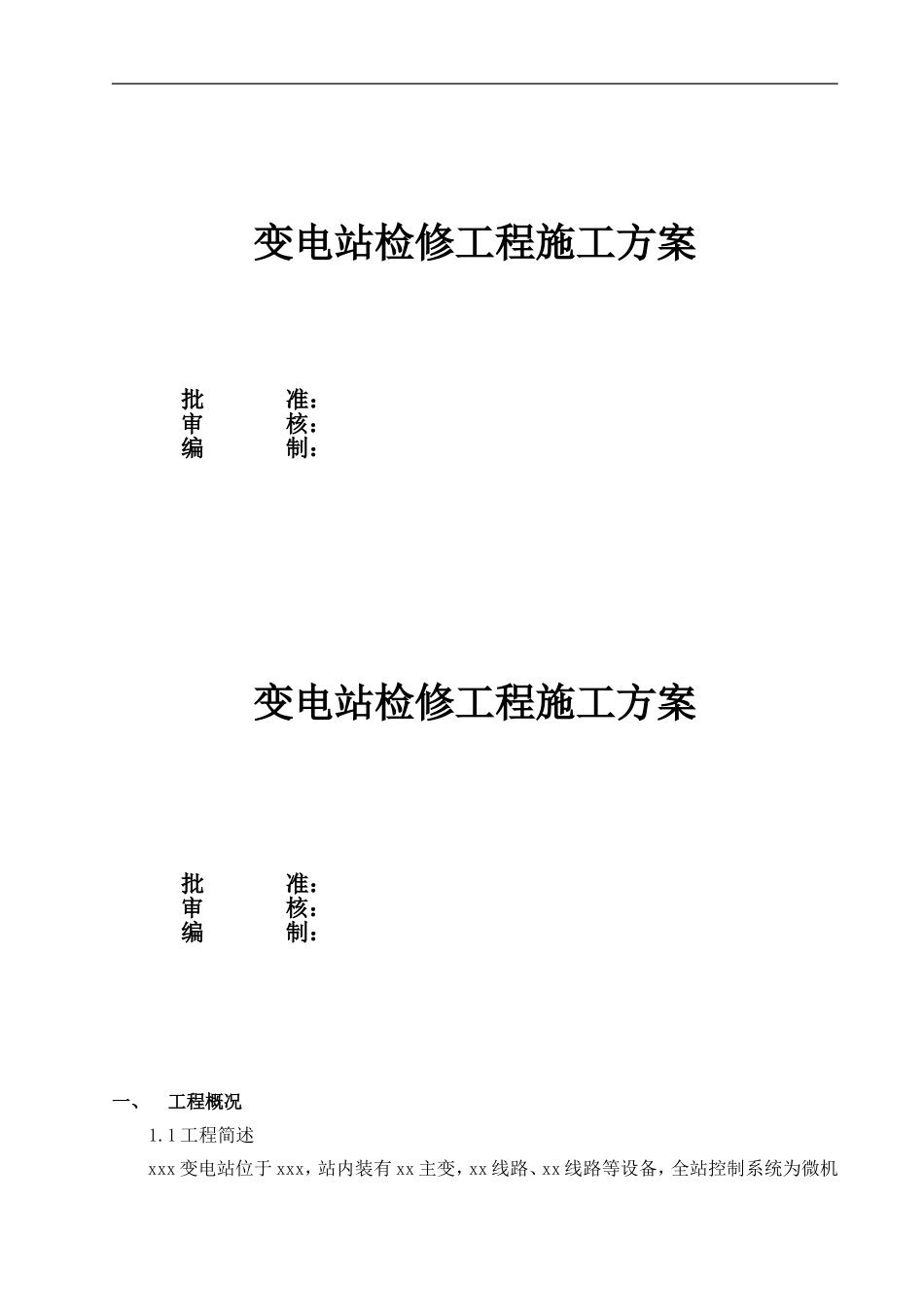

变电站检修工程施工方案批准：审核：编制：变电站检修工程施工方案批准：审核：编制：一、工程概况1.1工程简述xxx变电站位于xxx，站内装有xx主变，xx线路、xx线路等设备，全站控制系统为微机控制，xxx线路保护为微机保护。为保证设备的安全运行，按电力系统的有关规定，需进行一年一度的预防性试验及检修工作。检修工作需要在停电状态下进行。1.2工程任务：1.2.1、变电站一次设备预防性电气试验；1.2.2、变电站二次回路（控制、保护、测量）检查试验1.2.3、保护装置定值校验、断路器传动试验；1.2.4、直流系统检修；1.2.5、铁塔、构支架、一次设备等进行除锈清污，刷漆；1.2.6、场地照明检修。1.2.7变电站辅助设备检修。二、现场组织1、现场负责：xxx2、技术负责：xxx3、试验班：x人4、检修班：x人三、检修计划实施时间：1、检修计划在xx年xx月xx日xx时xx分至xx年xx月xx日xx时xx分进行进行xx设备清污防污、预防性试验、保护装置定检工作。四、施工准备：1、技术资料的准备：技术负责人组织有关人员收集有关设备技术资料，提供检修记录表格，准备相关质量标准、规程、规范。施工负责人将检修方案对参加施工的人员及民工进行技术交底，确保每一个参加工作的人员都了解施工的质量目标、检修方案和安全措施，从技术上为检修顺利进行做好充分准备。2、检修力量准备：为保质、保量、按时完成检修工作，要求参加检修工作的人员均有电工电网作业证其它有关电网作业的资格证书，施工前，应对外请民工进行相关技术交底，保证提供充实的检修力量。-1-3、材料供应：检修所需的各种材料，依据技术负责人对施工材料统计、分解、汇总、编制的材料表由材料负责人组织接收、清点，安排到检修现场，切实把好材料质量关。4、主要检修设备仪器计划表：主要设备仪器表序号设备仪器名称规格型号单位数量备注1直流电阻快速测试仪HCR3320A台12全自动变比测试仪HCBB-II台13直流泄漏测试仪ZGF-200/2台14绝缘电阻表AVO台15高压耐压测试仪YD台16开关特性测试仪DB-8001台17接触电阻测试仪HCL5100台18万用表台19避雷器特性测试仪LCM-97台110继电保护测试仪台111CT特性测试仪台11213五、主要设备检修试验及工序安排：1、项目序号设备名称试验项目1互感器试验1、绝缘电阻试验；2、直流电阻测试试验；3、整体介质损耗测量；4、CT特性测试试验2断路器试验1、绝缘电阻试验；2、绝缘油试验（油开关）；3、套管介质损耗测量；4、断口及整体交流耐压试验（真空）；5、回路电阻试验6、分合闸时间测量（真空）；7、分合闸线圈动作电流测量；3避雷器试验1、绝缘电阻试验；2、1mA直流参考电压测量；3、75%1mA直流参考电压下的泄露电流测量（氧化物）。4、底座绝缘试验；5、放电记录仪试验。-2-4保护试验1、采样值检查（微机型）；2、定值校验；3、传动试验5672、工序安排2.1、断路器：外观检查→电气试验→操作试验→取油（气）样化验→清污刷漆→结尾工作。2.2、隔离开关：外观检查→电气试验→打磨触头→清污刷漆→结尾工作。2.3、避雷装置：外观检查→电气试验→计数器放电归零→清污刷漆→结尾工作。2.4、互感器：外观检查→电气试验→清污刷漆→结尾工作。2.5、保护装置：外观检查→采样检查→定值校验→保护传动→结尾工作。2.6、二次回路：外观检查→电气试验→结尾工作。2.7、设备构架：外观检查→除锈→清污→刷相色漆→结尾工作。六、主要试验项目的注意问题：1、交流耐压试验1.1、试验持续时间为1min，严禁延长。1.2、引尽量将连在一起的各种设备分开单独试验（制造厂成套装配的设备除外），在多个设备连在一起进行试验时，耐压值应采用被试设备中的最低电压值1.3、避免重复加压试验。2、直流耐压（泄漏）试验2.1.接线应采用负极性接线。2.2.泄露电流测量宜采用高压测量方式。高压引线应采取屏蔽措施。2.3.试验完毕应充分放电。3、介损试验3.1.正确选择试验电压。严格按设备的额定电压选择试验电压，避免损坏设备或仪器。3.2.正确选择试验接线方式。根据设备的绝缘类型选择试验接线，全绝缘设备宜选用正接法试验，以提高测量精度，否则使用反接法。4、回路电阻试验4.1.电流回路和电压回路应严格分开，避免测量误差...
