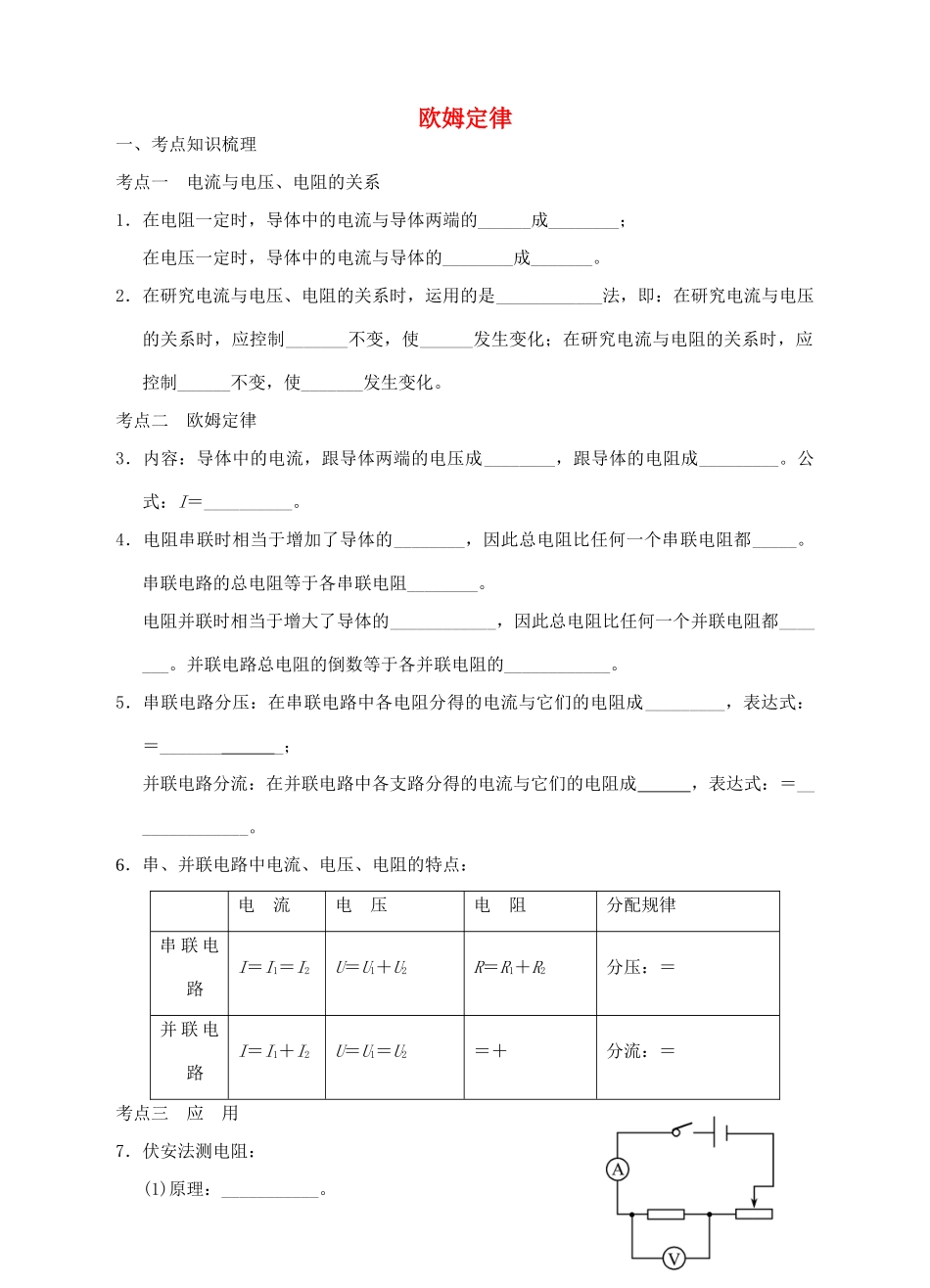

欧姆定律一、考点知识梳理考点一电流与电压、电阻的关系1．在电阻一定时，导体中的电流与导体两端的______成________；在电压一定时，导体中的电流与导体的________成_______。2．在研究电流与电压、电阻的关系时，运用的是____________法，即：在研究电流与电压的关系时，应控制_______不变，使______发生变化；在研究电流与电阻的关系时，应控制______不变，使_______发生变化。考点二欧姆定律3．内容：导体中的电流，跟导体两端的电压成________，跟导体的电阻成_________。公式：I＝__________。4．电阻串联时相当于增加了导体的________，因此总电阻比任何一个串联电阻都_____。串联电路的总电阻等于各串联电阻________。电阻并联时相当于增大了导体的____________，因此总电阻比任何一个并联电阻都_______。并联电路总电阻的倒数等于各并联电阻的____________。5．串联电路分压：在串联电路中各电阻分得的电流与它们的电阻成_________，表达式：＝________；并联电路分流：在并联电路中各支路分得的电流与它们的电阻成，表达式：＝______________。6．串、并联电路中电流、电压、电阻的特点：电流电压电阻分配规律串联电路I＝I1＝I2U＝U1＋U2R＝R1＋R2分压：＝并联电路I＝I1＋I2U＝U1＝U2＝＋分流：＝考点三应用7．伏安法测电阻：(1)原理：___________。(2)电路图(如图所示)(3)实验注意事项：①连接电路时开关一定要__________；②闭合开关前，滑动变阻器的滑片一定要置于________。8．安全用电(1)电压越高，通过人体的电流__________，大到一定程度就有危险了。安全用电原则：不接触低压带电体，不靠近高压带电体。(2)人体皮肤干燥的时候电阻_____些，皮肤潮湿的时候电阻_______些，发生触电事故时，如果带电体接触的是潮湿的皮肤，电流会很_______，就很危险。(3)雷电是大气中一种剧烈的______现象，可利用______来防雷。二、中考典例精析例1下列对公式的理解正确的是()A．根据R＝可知，导体的电阻与该导体两端的电压成正比B．根据U＝IR可知，导体两端的电压与该导体的电阻成正比C．根据v＝可知，做匀速直线运动物体的速度与通过的路程成正比D．根据s＝vt可知，做匀速直线运动物体通过的路程与所需时间成正比【解析】导体的电阻是物质的一种特性与其两端电压、通过电流的大小无关，因此A、B均不正确。做匀速直线运动的物体速度不变，随时间的增长，路程越长，故选D。【答案】D变式训练1根据欧姆定律I＝，可变形得到R＝。对此，下列说法正确的是()A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流例2（2011·杭州）在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20Ω2A”字样，当滑片由A端滑到B端的过程中()A．电阻R两端的电压不断变大B．电阻R的功率不断变小C．滑动变阻器两端的电压不断变小D．滑动变阻器的功率不断变大【解析】本题利用滑动变阻器改变串联电路的接入电阻值，考查电路分析的能力。当滑片由A端滑到B端的过程中，滑动变阻器接入电路的电阻变大，使串联电路的总电阻变大，由于电源电压不变，根据I＝U/R总，可知电路中电流减小，导致电阻R两端的电压不断变小(因R不变、I变小)；P＝URIR，UR，IR都变小，电阻R的功率不断变小，根据串联电路特点U变＝U总－UR，UR变小，U总不变，使滑动变阻器两端的电压变大；滑动变阻器的功率P变＝U变I，U变变大，I变小，所以滑动变阻器的功率并不是不断变大的。故本题选B。【答案】B变式训练2如右图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是()A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数变大D．电流表A1示数变小例3（2011·武汉）在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。下列判断中正确的是()A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动【解析】从题中所给电路可知，电流表、变阻器与灯...
