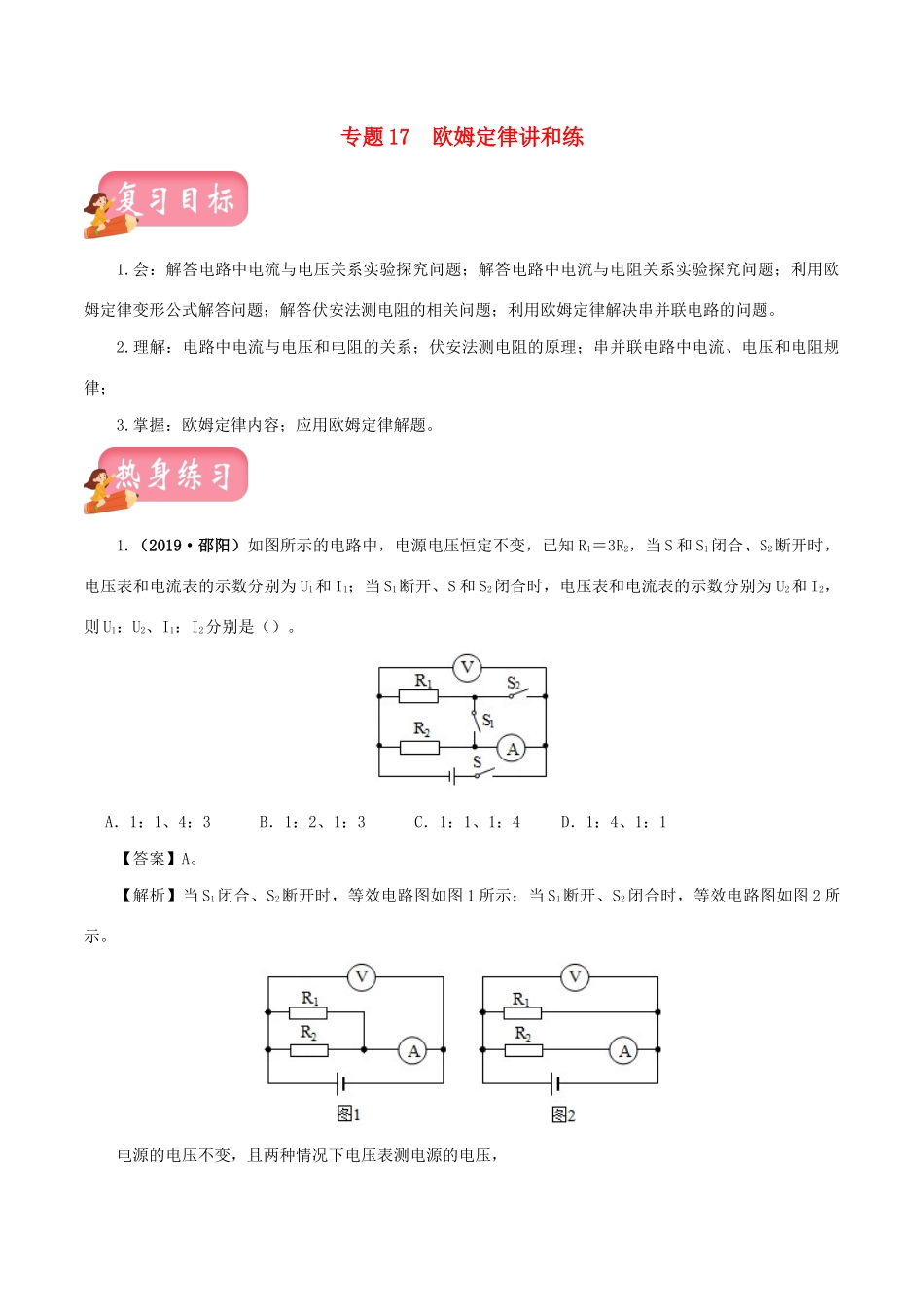

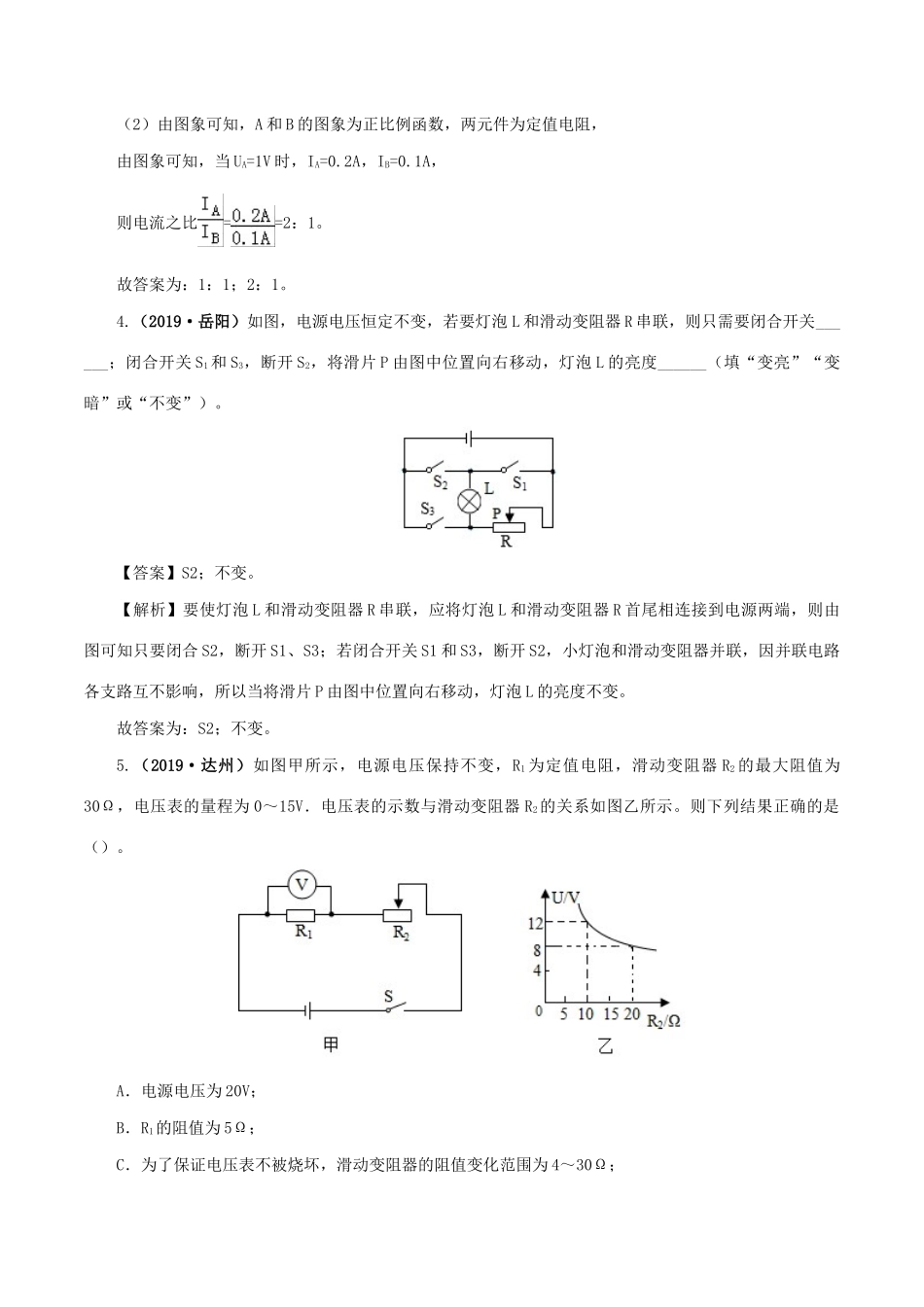

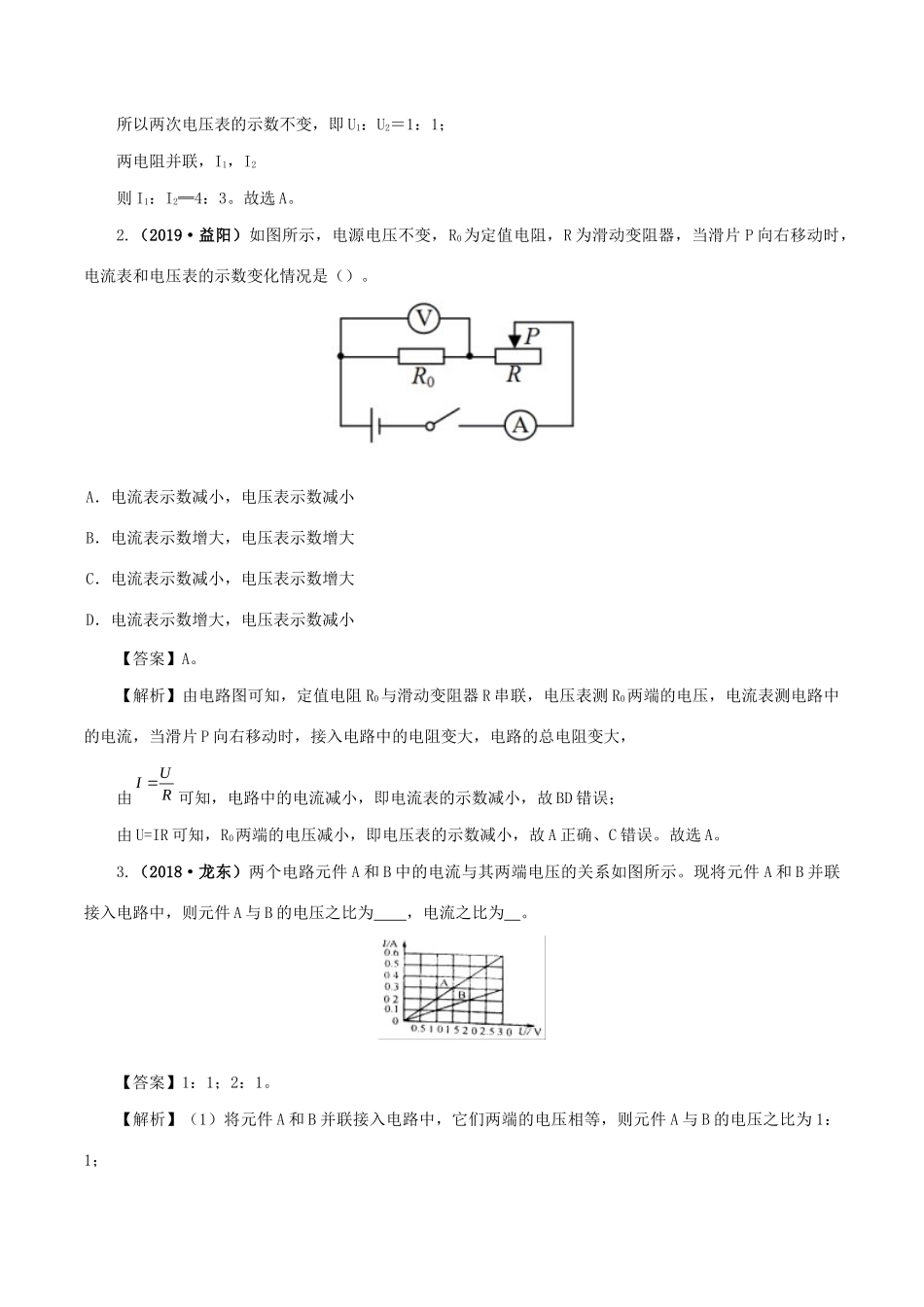

专题17欧姆定律讲和练1.会：解答电路中电流与电压关系实验探究问题；解答电路中电流与电阻关系实验探究问题；利用欧姆定律变形公式解答问题；解答伏安法测电阻的相关问题；利用欧姆定律解决串并联电路的问题。2.理解：电路中电流与电压和电阻的关系；伏安法测电阻的原理；串并联电路中电流、电压和电阻规律；3.掌握：欧姆定律内容；应用欧姆定律解题。1.（2019·邵阳）如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）。A．1：1、4：3B．1：2、1：3C．1：1、1：4D．1：4、1：1【答案】A。【解析】当S1闭合、S2断开时，等效电路图如图1所示；当S1断开、S2闭合时，等效电路图如图2所示。电源的电压不变，且两种情况下电压表测电源的电压，所以两次电压表的示数不变，即U1：U2＝1：1；两电阻并联，I1，I2则I1：I2═4：3。故选A。2.（2019·益阳）如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是（）。A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小【答案】A。【解析】由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R0两端的电压，电流表测电路中的电流，当滑片P向右移动时，接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流减小，即电流表的示数减小，故BD错误；由U=IR可知，R0两端的电压减小，即电压表的示数减小，故A正确、C错误。故选A。3.（2018·龙东）两个电路元件A和B中的电流与其两端电压的关系如图所示。现将元件A和B并联接入电路中，则元件A与B的电压之比为，电流之比为。【答案】1：1；2：1。【解析】（1）将元件A和B并联接入电路中，它们两端的电压相等，则元件A与B的电压之比为1：1；RUI（2）由图象可知，A和B的图象为正比例函数，两元件为定值电阻，由图象可知，当UA=1V时，IA=0.2A，IB=0.1A，则电流之比==2：1。故答案为：1：1；2：1。4.（2019·岳阳）如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L的亮度______（填“变亮”“变暗”或“不变”）。【答案】S2；不变。【解析】要使灯泡L和滑动变阻器R串联，应将灯泡L和滑动变阻器R首尾相连接到电源两端，则由图可知只要闭合S2，断开S1、S3；若闭合开关S1和S3，断开S2，小灯泡和滑动变阻器并联，因并联电路各支路互不影响，所以当将滑片P由图中位置向右移动，灯泡L的亮度不变。故答案为：S2；不变。5.（2019·达州）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。则下列结果正确的是（）。A．电源电压为20V；B．R1的阻值为5Ω；C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30Ω；D．开关S闭合后电路消耗的最小功率为14.4W【答案】D。【解析】由电路图可知，R1与R2串联，电压表测R1两端的电压。（1）由图乙可知，当R2＝10Ω时U1＝12V，当R2′＝20Ω时U1′＝8V，因串联电路中各处的电流相等，所以，电路中的电流分别为：I＝＝，I′＝＝，因串联电路中总电压等于各分电压之和，且电源电压保持不变，所以，电源的电压：U＝I（R1+R2）＝I′（R1+R2′），即（R1+10Ω）＝（R1+20Ω），解得：R1＝10Ω，故B错误；电源的电压U＝I（R1+R2）＝×（10Ω+10Ω）＝24V，故A错误；（2）当电压表的示数U1″＝15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，此时电路中的电流：I大＝＝＝1.5A，此时滑动变阻器两端的电压：U2小＝U﹣U1″＝24V﹣15V＝9V，则滑动变阻器接入电路中的最小阻值：R2小＝＝＝6Ω，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，所以，滑动变阻器接入电路中的阻值范围为6Ω～30Ω，故C错误；（3）当滑动变阻器接入电路中...
