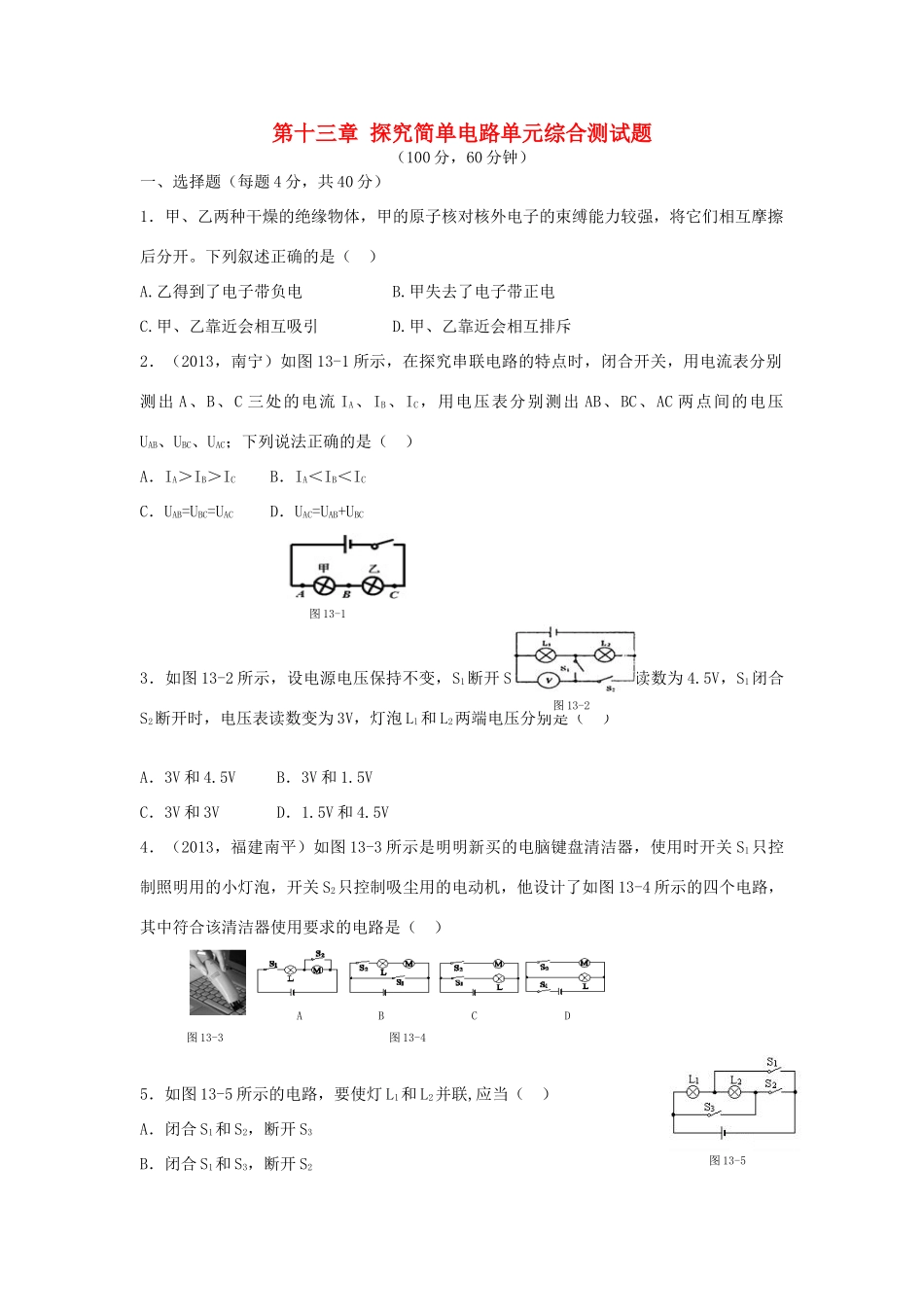

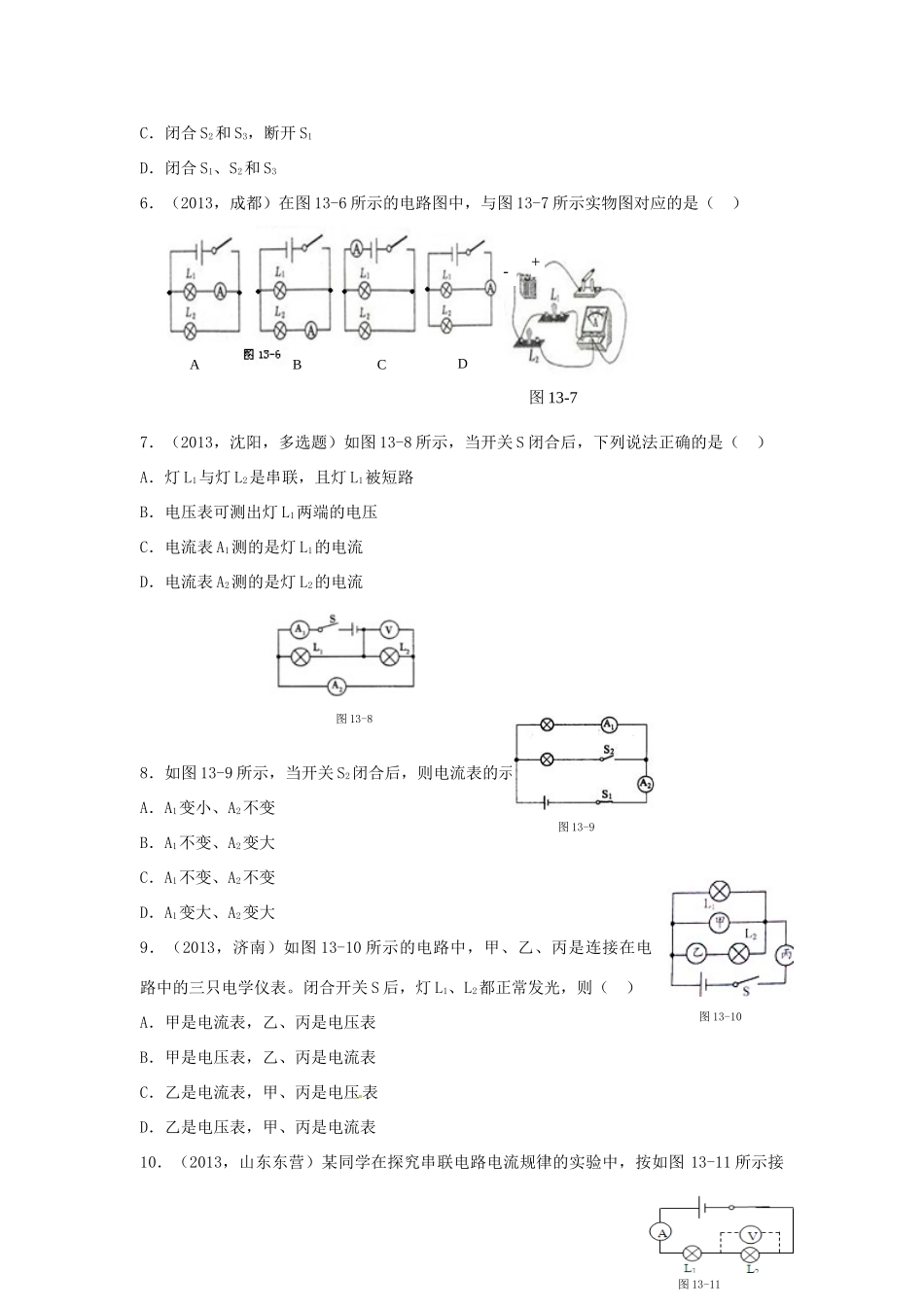

第十三章探究简单电路单元综合测试题（100分，60分钟）一、选择题（每题4分，共40分）1．甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开。下列叙述正确的是（）A.乙得到了电子带负电B.甲失去了电子带正电C.甲、乙靠近会相互吸引D.甲、乙靠近会相互排斥2．（2013，南宁）如图13-1所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC；下列说法正确的是（）A．IA＞IB＞ICB．IA＜IB＜ICC．UAB=UBC=UACD．UAC=UAB+UBC3．如图13-2所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5V，S1闭合S2断开时，电压表读数变为3V，灯泡Ll和L2两端电压分别是（）A．3V和4.5VB．3V和1.5VC．3V和3VD．1.5V和4.5V4．（2013，福建南平）如图13-3所示是明明新买的电脑键盘清洁器，使用时开关S1只控制照明用的小灯泡，开关S2只控制吸尘用的电动机，他设计了如图13-4所示的四个电路，其中符合该清洁器使用要求的电路是（）5．如图13-5所示的电路，要使灯L1和L2并联,应当（）A．闭合S1和S2，断开S3B．闭合S1和S3，断开S2图13-1图13-2ABCD图13-3图13-4图13-5C．闭合S2和S3，断开S1D．闭合S1、S2和S36．（2013，成都）在图13-6所示的电路图中，与图13-7所示实物图对应的是（）7．（2013，沈阳，多选题）如图13-8所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流8．如图13-9所示，当开关S2闭合后，则电流表的示数（）A．A1变小、A2不变B．A1不变、A2变大C．A1不变、A2不变D．A1变大、A2变大9．（2013，济南）如图13-10所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后，灯L1、L2都正常发光，则（）A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表10．（2013，山东东营）某同学在探究串联电路电流规律的实验中，按如图13-11所示接图13-9图13-8ABCD图13-7+-图13-10图13-11图13-12好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零；电路的故障可能是（）A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路二、填空题（每空2分，共22分）11．现在许多宾馆都利用房卡取电，如图13-12所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的______，房间里各用电器之间是______联的。12．（2013，湖北）工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是__________________________。13．验电器的制作原理是_______________，如图13-13所示，用带有绝缘柄的金属棒将A、B金属球连接起来时，两金属指针偏转的角度都减小，这说明A、B所带的电荷种类______（填“相同”或“不同”）；若A带负电，则连接的瞬间，金属棒中的电流方向为______（填“A→B”或“B→A”）。14．通过A、B两个电路元件的电流与其两端电压的关系如图13-14所示。将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是V。15．如图13-15所示的电路中，若只需要灯L1亮，则应闭合开关_______；要使灯Ll、L2串联，则应闭合开关_______；要使灯L1、L2并联，则应闭合开关_______。三、解答题（16题7分，17题9分，18题12分，共28分）图13-15图13-14AB图13-1316．（2013，贵州安顺）雅安7.0级特大地震灾害发生后，由医务人员和志愿者组成的救援队伍，对受灾地区的受伤群众展开紧急施救，建立了许多临时医疗急救中心，请你为医疗急救中心设计一个电路。当轻伤病房有人按下开关，值班室电灯亮；当重伤病房有人按下开关，值班室电铃响。（1）画出你设计的电路图；（2）写出所必需的电路元件。17．某实验小组按照课本要求探究并联电路中...
