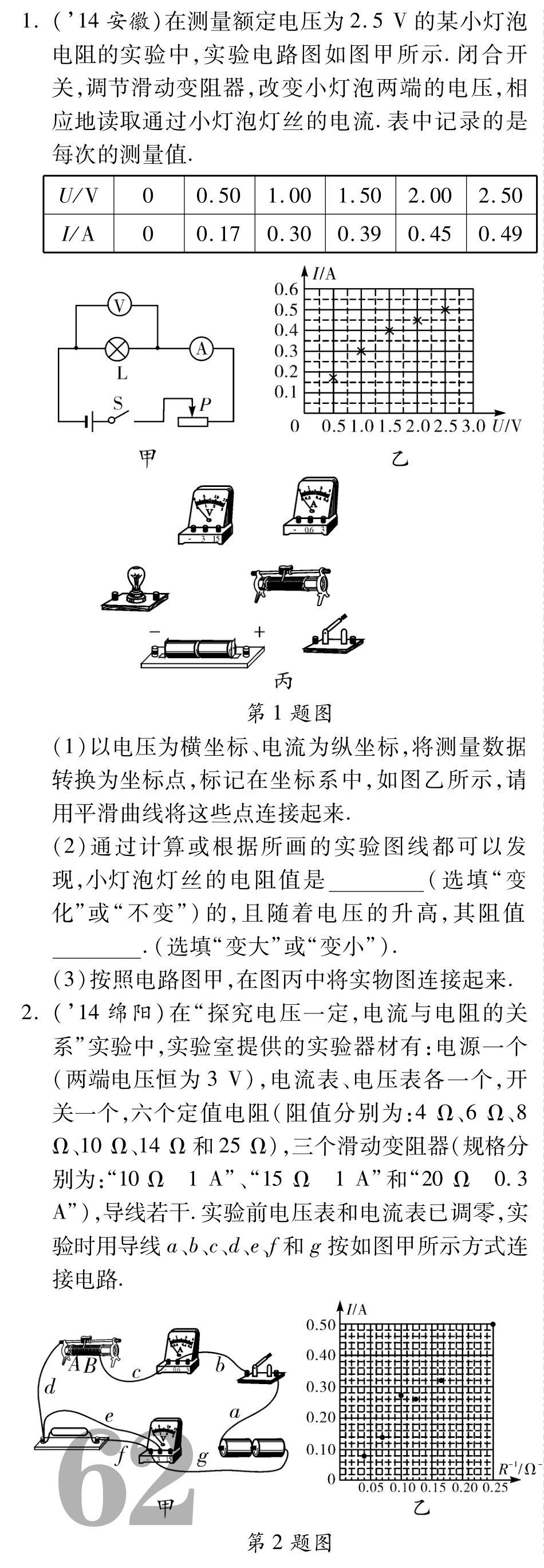

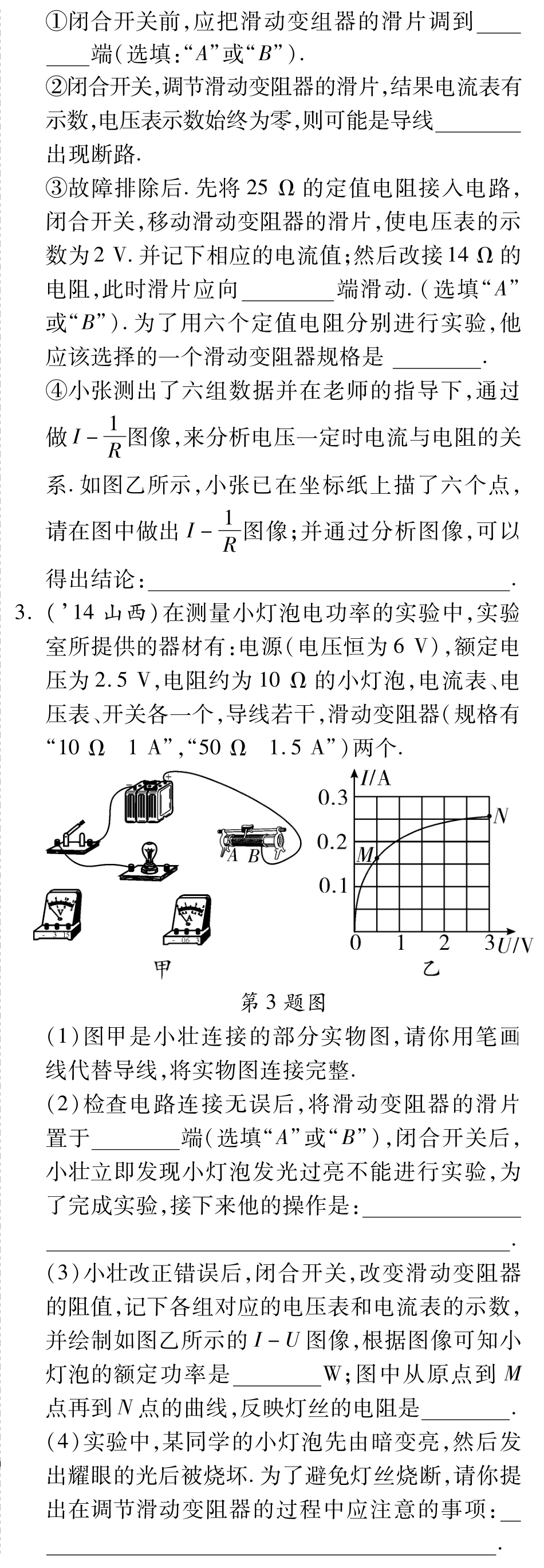

６２专项突破６伏安法实验１．（’１４安徽）在测量额定电压为２．５Ｖ的某小灯泡电阻的实验中，实验电路图如图甲所示．闭合开关，调节滑动变阻器，改变小灯泡两端的电压，相应地读取通过小灯泡灯丝的电流．表中记录的是每次的测量值．Ｕ／Ｖ００．５０１．００１．５０２．００２．５０Ｉ／Ａ００．１７０．３００．３９０．４５０．４９第１题图（１）以电压为横坐标、电流为纵坐标，将测量数据转换为坐标点，标记在坐标系中，如图乙所示，请用平滑曲线将这些点连接起来．（２）通过计算或根据所画的实验图线都可以发现，小灯泡灯丝的电阻值是（选填“变化”或“不变”）的，且随着电压的升高，其阻值．（选填“变大”或“变小”）．（３）按照电路图甲，在图丙中将实物图连接起来．２．（’１４绵阳）在“探究电压一定，电流与电阻的关系”实验中，实验室提供的实验器材有：电源一个（两端电压恒为３Ｖ），电流表、电压表各一个，开关一个，六个定值电阻（阻值分别为：４Ω、６Ω、８Ω、１０Ω、１４Ω和２５Ω），三个滑动变阻器（规格分别为：“１０Ω１Ａ”、“１５Ω１Ａ”和“２０Ω０．３Ａ”），导线若干．实验前电压表和电流表已调零，实验时用导线ａ、ｂ、ｃ、ｄ、ｅ、ｆ和ｇ按如图甲所示方式连接电路．第２题图①闭合开关前，应把滑动变组器的滑片调到端（选填：“Ａ”或“Ｂ”）．②闭合开关，调节滑动变阻器的滑片，结果电流表有示数，电压表示数始终为零，则可能是导线出现断路．③故障排除后．先将２５Ω的定值电阻接入电路，闭合开关，移动滑动变阻器的滑片，使电压表的示数为２Ｖ．并记下相应的电流值；然后改接１４Ω的电阻，此时滑片应向端滑动．（选填“Ａ”或“Ｂ”）．为了用六个定值电阻分别进行实验，他应该选择的一个滑动变阻器规格是．④小张测出了六组数据并在老师的指导下，通过做Ｉ－１Ｒ图像，来分析电压一定时电流与电阻的关系．如图乙所示，小张已在坐标纸上描了六个点，请在图中做出Ｉ－１Ｒ图像；并通过分析图像，可以得出结论：．３．（’１４山西）在测量小灯泡电功率的实验中，实验室所提供的器材有：电源（电压恒为６Ｖ），额定电压为２．５Ｖ，电阻约为１０Ω的小灯泡，电流表、电压表、开关各一个，导线若干，滑动变阻器（规格有“１０Ω１Ａ”，“５０Ω１．５Ａ”）两个．第３题图（１）图甲是小壮连接的部分实物图，请你用笔画线代替导线，将实物图连接完整．（２）检查电路连接无误后，将滑动变阻器的滑片置于端（选填“Ａ”或“Ｂ”），闭合开关后，小壮立即发现小灯泡发光过亮不能进行实验，为了完成实验，接下来他的操作是：．（３）小壮改正错误后，闭合开关，改变滑动变阻器的阻值，记下各组对应的电压表和电流表的示数，并绘制如图乙所示的Ｉ－Ｕ图像，根据图像可知小灯泡的额定功率是Ｗ；图中从原点到Ｍ点再到Ｎ点的曲线，反映灯丝的电阻是．（４）实验中，某同学的小灯泡先由暗变亮，然后发出耀眼的光后被烧坏．为了避免灯丝烧断，请你提出在调节滑动变阻器的过程中应注意的事项：．６２专项突破６伏安法实验１．（’１４安徽）在测量额定电压为２．５Ｖ的某小灯泡电阻的实验中，实验电路图如图甲所示．闭合开关，调节滑动变阻器，改变小灯泡两端的电压，相应地读取通过小灯泡灯丝的电流．表中记录的是每次的测量值．Ｕ／Ｖ００．５０１．００１．５０２．００２．５０Ｉ／Ａ００．１７０．３００．３９０．４５０．４９第１题图（１）以电压为横坐标、电流为纵坐标，将测量数据转换为坐标点，标记在坐标系中，如图乙所示，请用平滑曲线将这些点连接起来．（２）通过计算或根据所画的实验图线都可以发现，小灯泡灯丝的电阻值是（选填“变化”或“不变”）的，且随着电压的升高，其阻值．（选填“变大”或“变小”）．（３）按照电路图甲，在图丙中将实物图连接起来．２．（’１４绵阳）在“探究电压一定，电流与电阻的关系”实验中，实验室提供的实验器材有：电源一个（两端电压恒...
