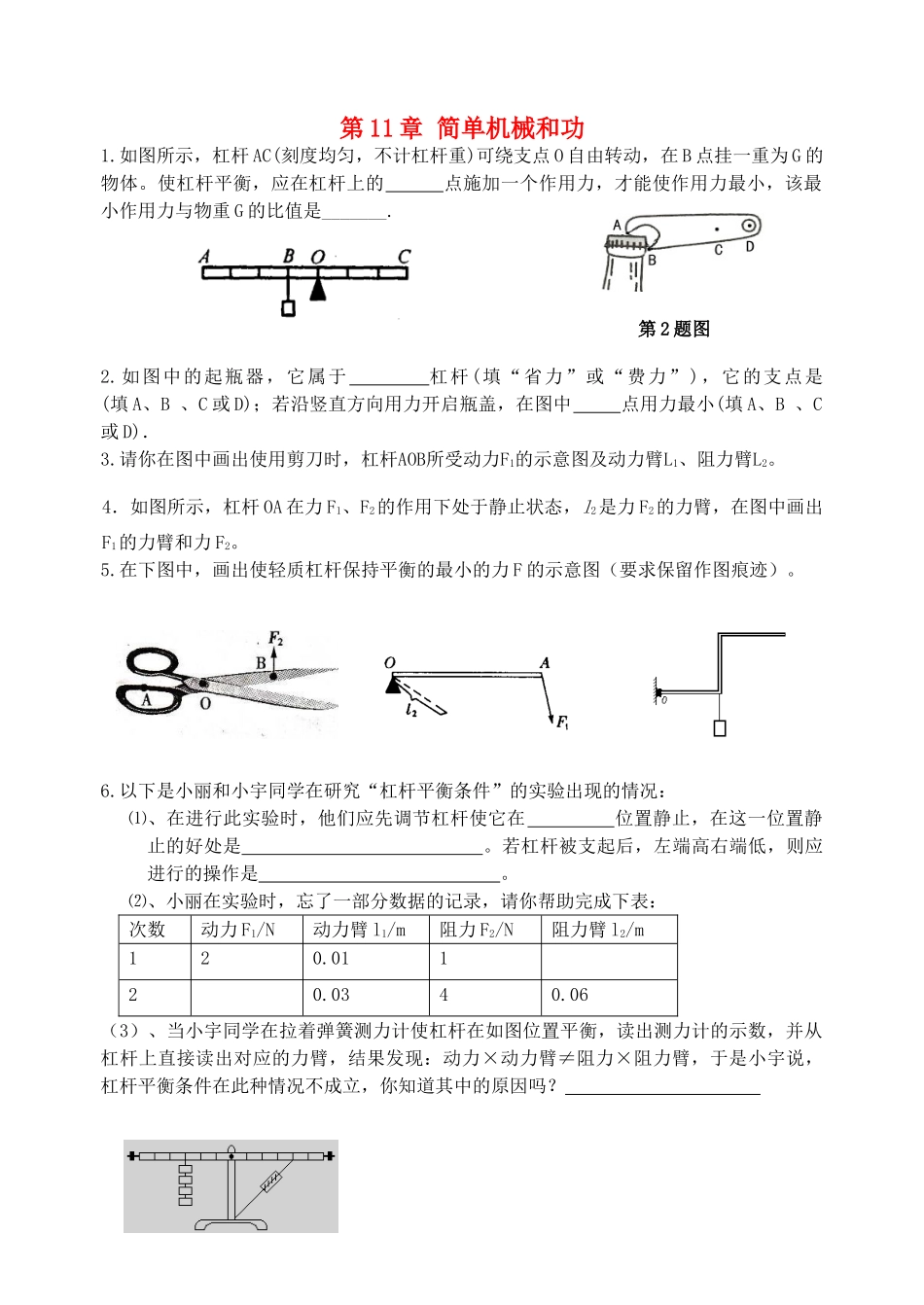

第11章简单机械和功1.如图所示，杠杆AC(刻度均匀，不计杠杆重)可绕支点O自由转动，在B点挂一重为G的物体。使杠杆平衡，应在杠杆上的点施加一个作用力，才能使作用力最小，该最小作用力与物重G的比值是_______.2.如图中的起瓶器，它属于杠杆(填“省力”或“费力”)，它的支点是(填A、B、C或D)；若沿竖直方向用力开启瓶盖，在图中点用力最小(填A、B、C或D)．3.请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂L1、阻力臂L2。4．如图所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂，在图中画出F1的力臂和力F2。5.在下图中，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。6.以下是小丽和小宇同学在研究“杠杆平衡条件”的实验出现的情况：⑴、在进行此实验时，他们应先调节杠杆使它在位置静止，在这一位置静止的好处是。若杠杆被支起后，左端高右端低，则应进行的操作是。⑵、小丽在实验时，忘了一部分数据的记录，请你帮助完成下表：次数动力F1/N动力臂l1/m阻力F2/N阻力臂l2/m120.01120.0340.06（3）、当小宇同学在拉着弹簧测力计使杠杆在如图位置平衡，读出测力计的示数，并从杠杆上直接读出对应的力臂，结果发现：动力×动力臂≠阻力×阻力臂，于是小宇说，杠杆平衡条件在此种情况不成立，你知道其中的原因吗？第2题图
