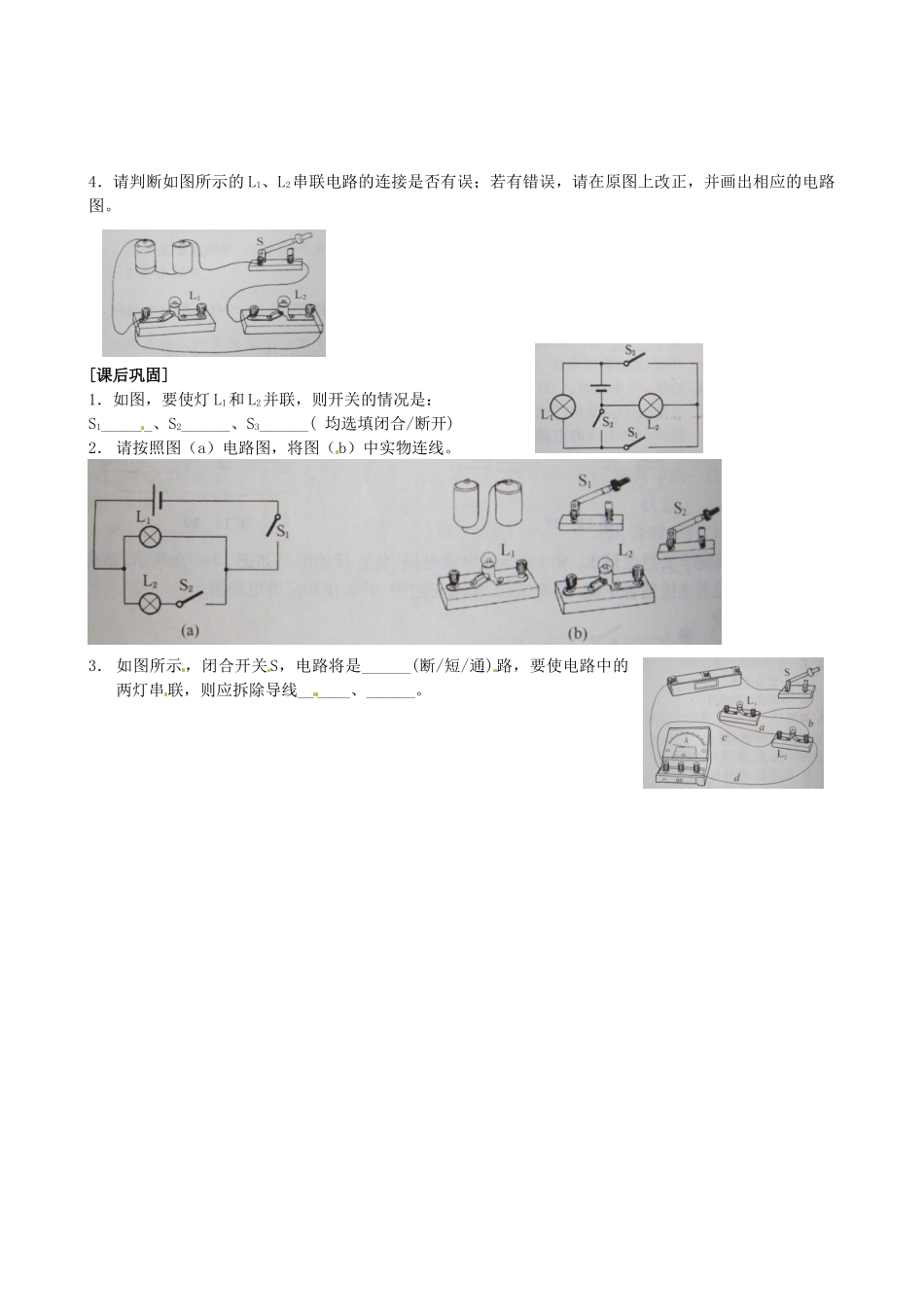

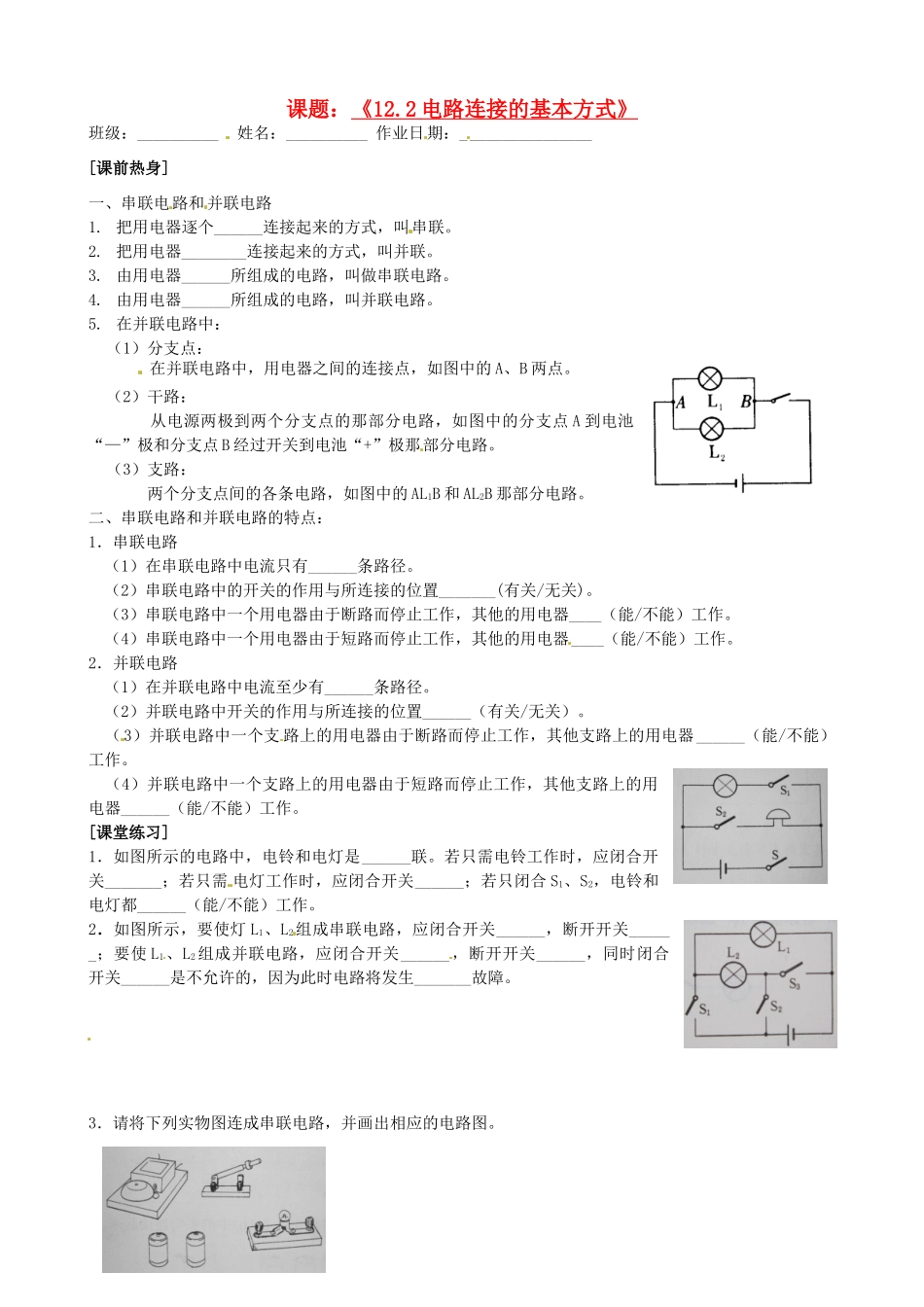

课题：《12.2电路连接的基本方式》班级：__________姓名：__________作业日期：________________[课前热身]一、串联电路和并联电路1.把用电器逐个______连接起来的方式，叫串联。2.把用电器________连接起来的方式，叫并联。3.由用电器______所组成的电路，叫做串联电路。4.由用电器______所组成的电路，叫并联电路。5.在并联电路中：（1）分支点：在并联电路中，用电器之间的连接点，如图中的A、B两点。（2）干路：从电源两极到两个分支点的那部分电路，如图中的分支点A到电池“—”极和分支点B经过开关到电池“+”极那部分电路。（3）支路：两个分支点间的各条电路，如图中的AL1B和AL2B那部分电路。二、串联电路和并联电路的特点：1．串联电路（1）在串联电路中电流只有______条路径。（2）串联电路中的开关的作用与所连接的位置_______(有关/无关)。（3）串联电路中一个用电器由于断路而停止工作，其他的用电器____（能/不能）工作。（4）串联电路中一个用电器由于短路而停止工作，其他的用电器____（能/不能）工作。2．并联电路（1）在并联电路中电流至少有______条路径。（2）并联电路中开关的作用与所连接的位置______（有关/无关）。（3）并联电路中一个支路上的用电器由于断路而停止工作，其他支路上的用电器______（能/不能）工作。（4）并联电路中一个支路上的用电器由于短路而停止工作，其他支路上的用电器______（能/不能）工作。[课堂练习]1．如图所示的电路中，电铃和电灯是______联。若只需电铃工作时，应闭合开关_______；若只需电灯工作时，应闭合开关______；若只闭合S1、S2，电铃和电灯都______（能/不能）工作。2．如图所示，要使灯L1、L2组成串联电路，应闭合开关______，断开开关______；要使L1、L2组成并联电路，应闭合开关______，断开开关______，同时闭合开关______是不允许的，因为此时电路将发生_______故障。3．请将下列实物图连成串联电路，并画出相应的电路图。4．请判断如图所示的L1、L2串联电路的连接是否有误；若有错误，请在原图上改正，并画出相应的电路图。[课后巩固]1．如图，要使灯L1和L2并联，则开关的情况是：S1______、S2______、S3______(均选填闭合/断开)2．请按照图（a）电路图，将图（b）中实物连线。3．如图所示，闭合开关S，电路将是______(断/短/通)路，要使电路中的两灯串联，则应拆除导线______、______。
