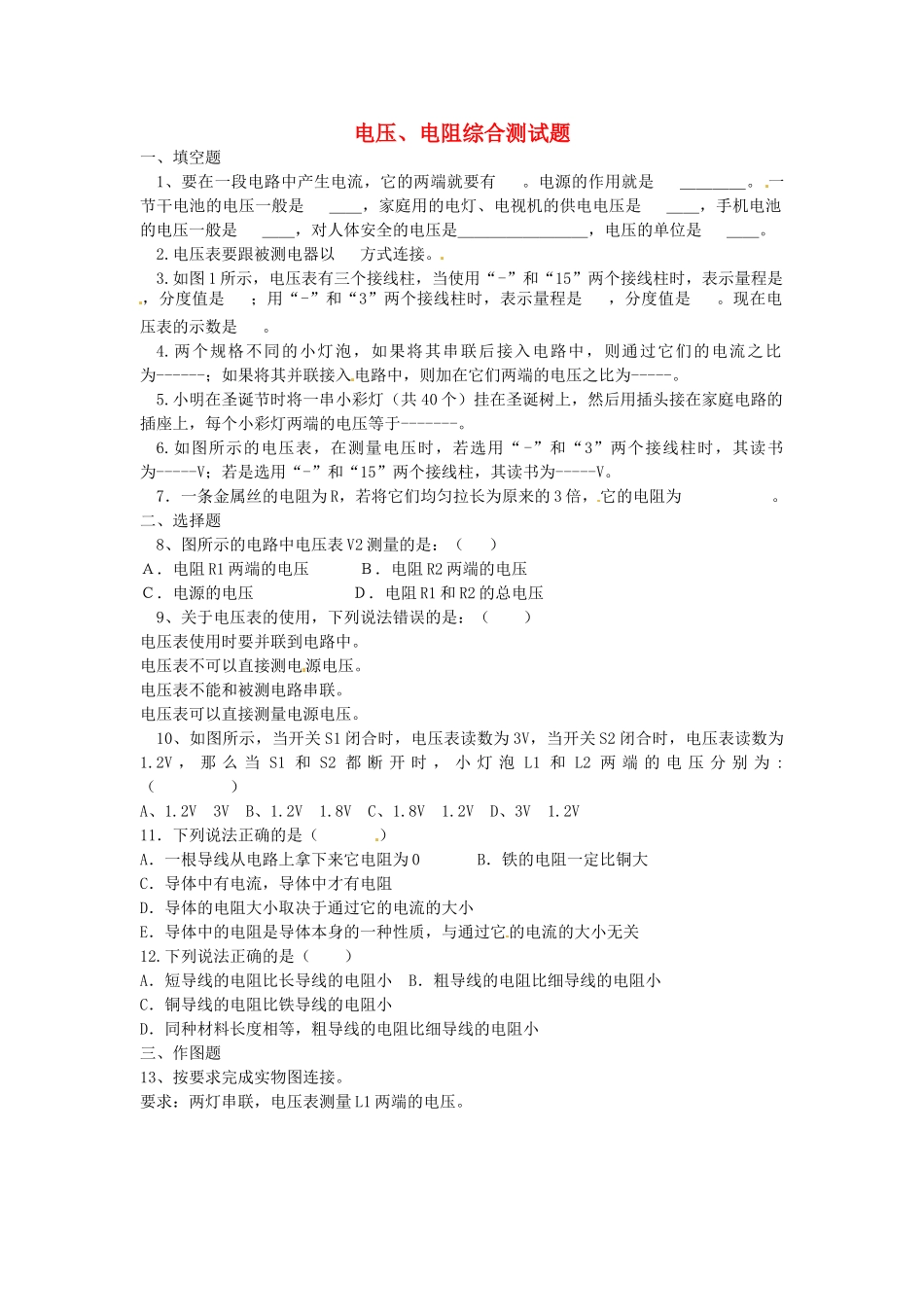

电压、电阻综合测试题一、填空题1、要在一段电路中产生电流，它的两端就要有。电源的作用就是＿＿＿＿。一节干电池的电压一般是＿＿，家庭用的电灯、电视机的供电电压是＿＿，手机电池的电压一般是＿＿，对人体安全的电压是＿＿＿＿＿＿＿＿，电压的单位是＿＿。2.电压表要跟被测电器以方式连接。3.如图1所示，电压表有三个接线柱，当使用“-”和“15”两个接线柱时，表示量程是，分度值是；用“-”和“3”两个接线柱时，表示量程是，分度值是。现在电压表的示数是。4.两个规格不同的小灯泡，如果将其串联后接入电路中，则通过它们的电流之比为------；如果将其并联接入电路中，则加在它们两端的电压之比为-----。5.小明在圣诞节时将一串小彩灯（共40个）挂在圣诞树上，然后用插头接在家庭电路的插座上，每个小彩灯两端的电压等于-------。6.如图所示的电压表，在测量电压时，若选用“-”和“3”两个接线柱时，其读书为-----V；若是选用“-”和“15”两个接线柱，其读书为-----V。7．一条金属丝的电阻为R，若将它们均匀拉长为原来的3倍，它的电阻为。二、选择题8、图所示的电路中电压表V2测量的是：（）Ａ．电阻R1两端的电压Ｂ．电阻R2两端的电压Ｃ．电源的电压Ｄ．电阻R1和R2的总电压9、关于电压表的使用，下列说法错误的是：（）电压表使用时要并联到电路中。电压表不可以直接测电源电压。电压表不能和被测电路串联。电压表可以直接测量电源电压。10、如图所示，当开关S1闭合时，电压表读数为3V，当开关S2闭合时，电压表读数为1.2V，那么当S1和S2都断开时，小灯泡L1和L2两端的电压分别为:（）A、1.2V3VB、1.2V1.8VC、1.8V1.2VD、3V1.2V11．下列说法正确的是（）A．一根导线从电路上拿下来它电阻为0B．铁的电阻一定比铜大C．导体中有电流，导体中才有电阻D．导体的电阻大小取决于通过它的电流的大小E．导体中的电阻是导体本身的一种性质，与通过它的电流的大小无关12.下列说法正确的是（）A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小三、作图题13、按要求完成实物图连接。要求：两灯串联，电压表测量L1两端的电压。四、实验题14、.在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，每次须挑选两根合适的导线，用同一电源，测出通过它们的电流，然后进行比较，最后得出结论。(1)该实验采用的实验方法为________________法。(2)为了研究电阻与导体材料有关，应选用_______________两根导线进行比较。(填代号)(3)为了研究导体的电阻与导体的长度有关，应选用导线____________两根导线进行比较。(4)为了研究导体的电阻与导体的横截面积有关，应选用导线______________两根导线进行比较。(5)通过对表格中数据的分析，可以得出的结论是____________________________________15、.在图所示的电路中，如果变阻器滑片P由A向B移动，通过灯泡的电流强度变大，导线E端接在变阻器的___________接线柱上，在图上画出这段导线。16、.所示是电阻箱的结构示意图、实验需要12欧姆的电阻，应将图中电阻箱上的______号铜塞同时拨去，也可将______号铜塞同时拨去。17.是分别表示三个滑动变阻器使用时的连接方法，如果滑片p都向右移动时，变阻器电阻值改变的情况分别是：(1)______，(2)______，(3)______（选变大、变小或不变）。导线ABCDEFG长度（m）1．00．51．51．02．00．51．5横截面积(mm2)3．00．81．20．83．01．21．2材料铁钨镍铬丝铁钨镍铬丝铝电流大小（A）0．30．80．90．60．70．40．5
