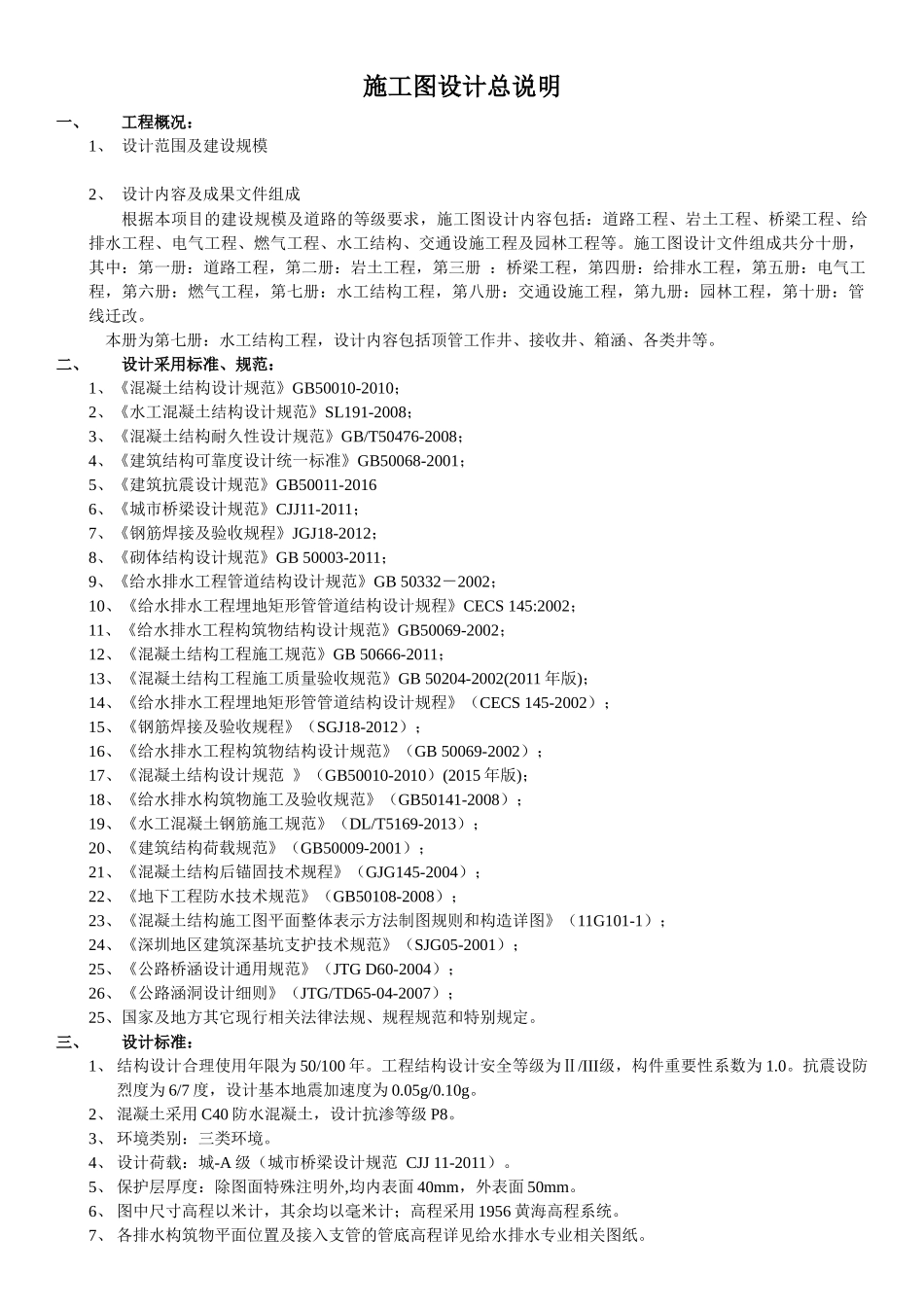

施工图设计总说明一、工程概况：1、设计范围及建设规模2、设计内容及成果文件组成根据本项目的建设规模及道路的等级要求，施工图设计内容包括：道路工程、岩土工程、桥梁工程、给排水工程、电气工程、燃气工程、水工结构、交通设施工程及园林工程等。施工图设计文件组成共分十册，其中：第一册：道路工程，第二册：岩土工程，第三册：桥梁工程，第四册：给排水工程，第五册：电气工程，第六册：燃气工程，第七册：水工结构工程，第八册：交通设施工程，第九册：园林工程，第十册：管线迁改。本册为第七册：水工结构工程，设计内容包括顶管工作井、接收井、箱涵、各类井等。二、设计采用标准、规范：1、《混凝土结构设计规范》GB50010-2010；2、《水工混凝土结构设计规范》SL191-2008；3、《混凝土结构耐久性设计规范》GB/T50476-2008；4、《建筑结构可靠度设计统一标准》GB50068-2001；5、《建筑抗震设计规范》GB50011-20166、《城市桥梁设计规范》CJJ11-2011；7、《钢筋焊接及验收规程》JGJ18-2012；8、《砌体结构设计规范》GB50003-2011；9、《给水排水工程管道结构设计规范》GB50332－2002；10、《给水排水工程埋地矩形管管道结构设计规程》CECS145:2002；11、《给水排水工程构筑物结构设计规范》GB50069-2002；12、《混凝土结构工程施工规范》GB50666-2011；13、《混凝土结构工程施工质量验收规范》GB50204-2002(2011年版)；14、《给水排水工程埋地矩形管管道结构设计规程》（CECS145-2002）；15、《钢筋焊接及验收规程》（SGJ18-2012）；16、《给水排水工程构筑物结构设计规范》（GB50069-2002）；17、《混凝土结构设计规范》（GB50010-2010）(2015年版)；18、《给水排水构筑物施工及验收规范》（GB50141-2008）；19、《水工混凝土钢筋施工规范》（DL/T5169-2013）；20、《建筑结构荷载规范》（GB50009-2001）；21、《混凝土结构后锚固技术规程》（GJG145-2004）；22、《地下工程防水技术规范》（GB50108-2008）；23、《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101-1）；24、《深圳地区建筑深基坑支护技术规范》（SJG05-2001）；25、《公路桥涵设计通用规范》（JTGD60-2004）；26、《公路涵洞设计细则》（JTG/TD65-04-2007）；25、国家及地方其它现行相关法律法规、规程规范和特别规定。三、设计标准：1、结构设计合理使用年限为50/100年。工程结构设计安全等级为Ⅱ/III级，构件重要性系数为1.0。抗震设防烈度为6/7度，设计基本地震加速度为0.05g/0.10g。2、混凝土采用C40防水混凝土，设计抗渗等级P8。3、环境类别：三类环境。4、设计荷载：城-A级（城市桥梁设计规范CJJ11-2011）。5、保护层厚度：除图面特殊注明外,均内表面40mm，外表面50mm。6、图中尺寸高程以米计，其余均以毫米计；高程采用1956黄海高程系统。7、各排水构筑物平面位置及接入支管的管底高程详见给水排水专业相关图纸。8、巡河道路车行通道涵平面位置及涵底高程详见道路专业相关图纸。9、顶管工作井、接收井、连接井及超深检查井等均采用支护开挖现浇施工，支护开挖及回填详见岩土专业图纸。四、工程地质：本工程的工程重要性等级为二级工程、场地复杂程度为二级场地（中等复杂场地）、地基复杂程度为二级地基（中等复杂地基），综合判定岩土工程勘察等级为乙级。抗震设防烈度为6度，设计地震分组为第一组，设计基本地震加速度值为0.05g。根据场地钻孔揭露，钻孔深度范围自上而下有：素填土层、含砂粉质黏土、粉质黏土、全风化钙质砂岩、强风化钙质砂岩等，场地内各土层工程地质特征评价如下：①素填土：褐色、杂色，稍湿，松散，以粘性土为主，混合砂土、少量碎石组成，硬杂质含量大于25%，孔隙比大，密实度及均匀性较差。该层场地分布，工程性质力学差。②含砂粉质粘土：灰色、褐黄色,稍湿,可塑-硬塑,局部软塑,以粉粘粒为主,含大量中粗砂粒,不均匀,局部为粘性土与中粗砂互层。标贯击数12～30击，平均22.4击，该层工程力学性质稍好。③粉质粘土：褐黄色、浅灰色，稍湿-湿，硬塑-坚硬，主要由粘粒和粉粒组成，以粘粒为主，手搓有砂感。切面稍光滑，干强度中等，韧性中等。标贯击数15～29...
