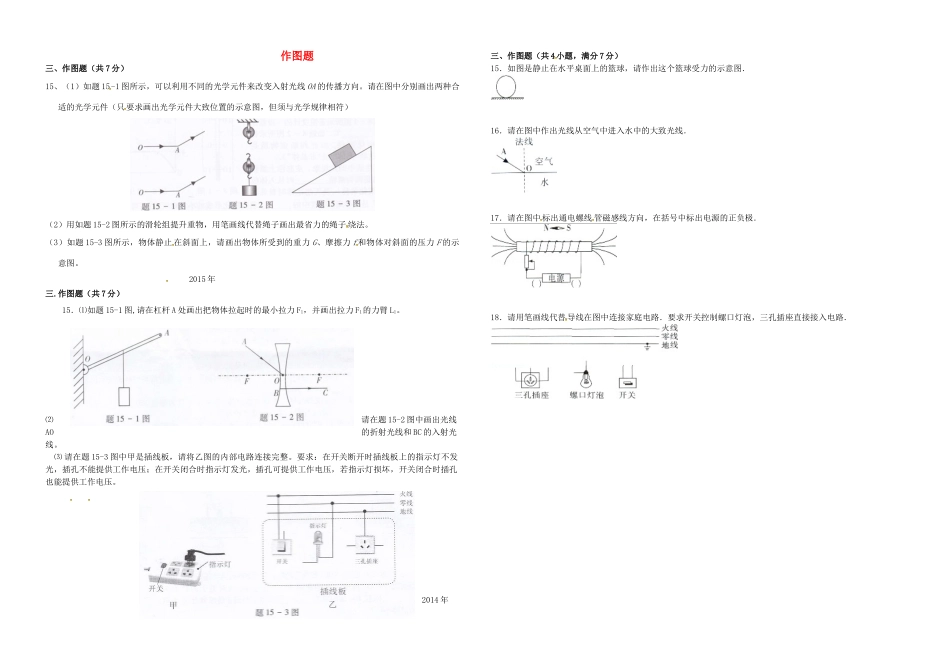

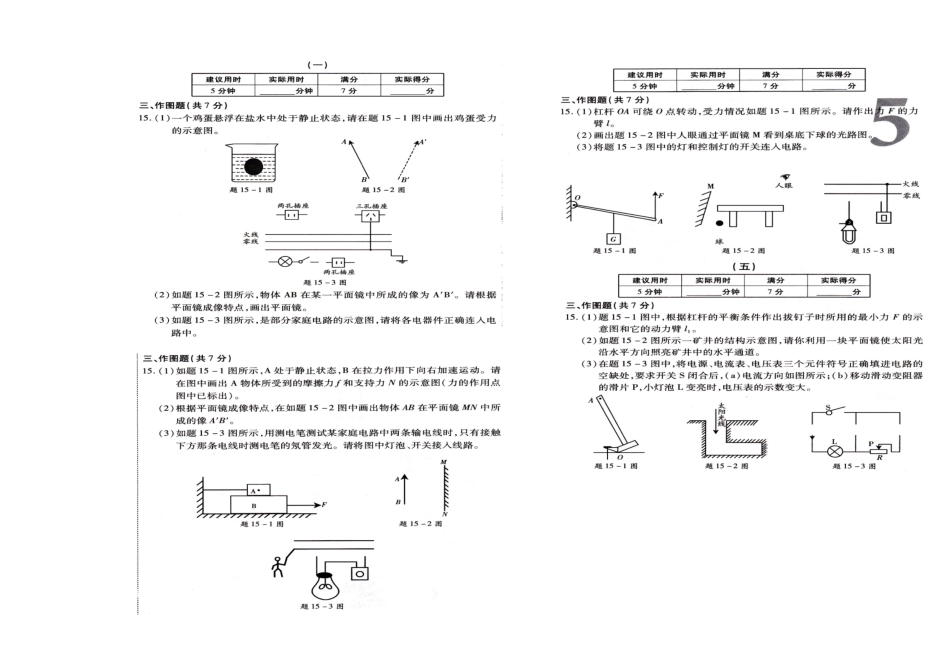

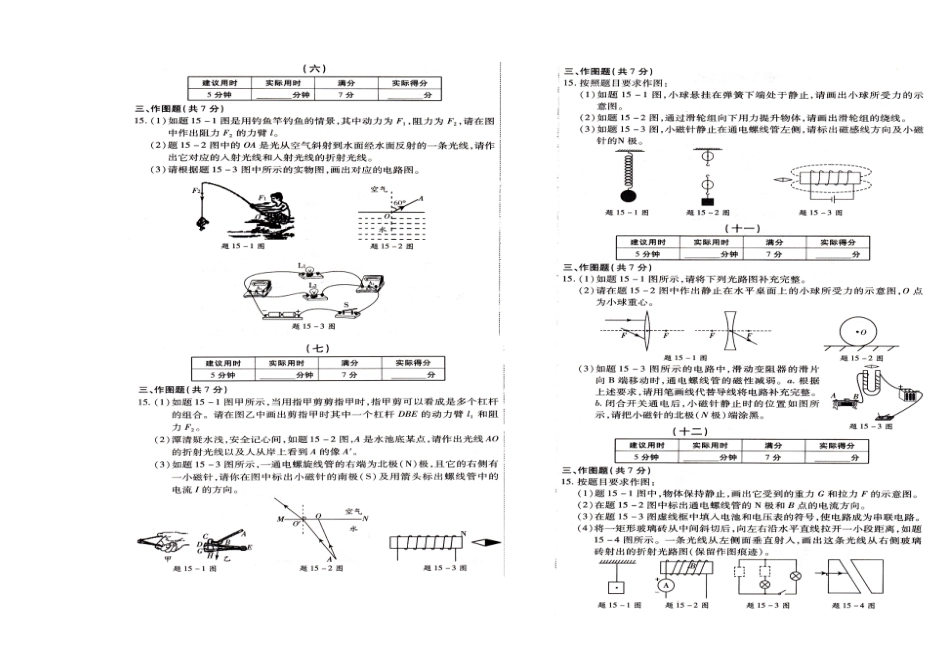

作图题三、作图题（共7分）15、（1）如题15-1图所示，可以利用不同的光学元件来改变入射光线OA的传播方向。请在图中分别画出两种合适的光学元件（只要求画出光学元件大致位置的示意图，但须与光学规律相符）（2）用如题15-2图所示的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法。（3）如题15-3图所示，物体静止在斜面上，请画出物体所受到的重力G、摩擦力f和物体对斜面的压力F的示意图。2015年三.作图题（共7分）15．⑴如题15-1图,请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂L1。⑵请在题15-2图中画出光线AO的折射光线和BC的入射光线。⑶请在题15-3图中甲是插线板，请将乙图的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压。2014年三、作图题（共4小题，满分7分）15．如图是静止在水平桌面上的篮球，请作出这个篮球受力的示意图．16．请在图中作出光线从空气中进入水中的大致光线．17．请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极．18．请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．
