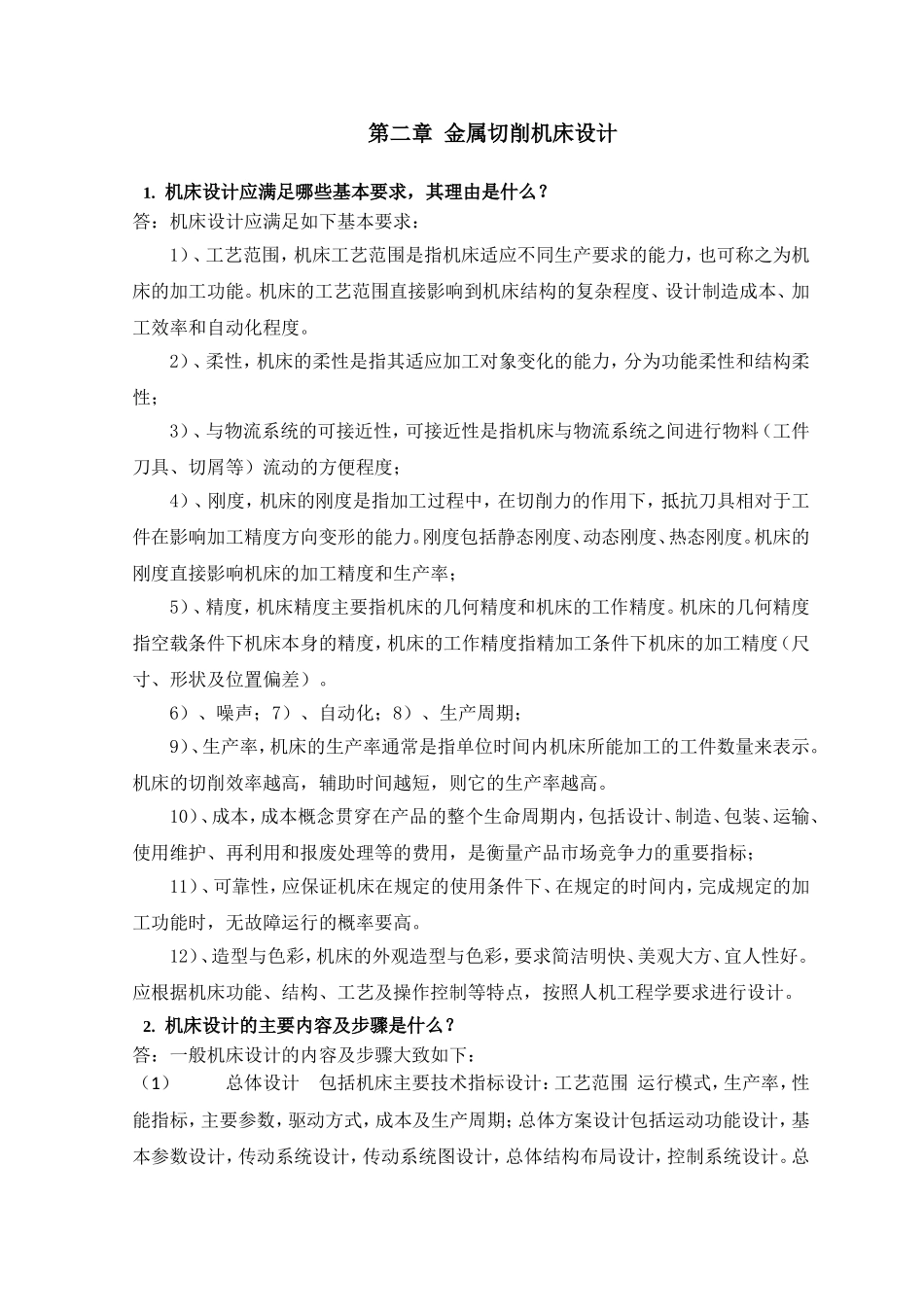

第二章金属切削机床设计1.机床设计应满足哪些基本要求，其理由是什么？答：机床设计应满足如下基本要求：1）、工艺范围，机床工艺范围是指机床适应不同生产要求的能力，也可称之为机床的加工功能。机床的工艺范围直接影响到机床结构的复杂程度、设计制造成本、加工效率和自动化程度。2）、柔性，机床的柔性是指其适应加工对象变化的能力，分为功能柔性和结构柔性；3）、与物流系统的可接近性，可接近性是指机床与物流系统之间进行物料（工件刀具、切屑等）流动的方便程度；4）、刚度，机床的刚度是指加工过程中，在切削力的作用下，抵抗刀具相对于工件在影响加工精度方向变形的能力。刚度包括静态刚度、动态刚度、热态刚度。机床的刚度直接影响机床的加工精度和生产率；5）、精度，机床精度主要指机床的几何精度和机床的工作精度。机床的几何精度指空载条件下机床本身的精度，机床的工作精度指精加工条件下机床的加工精度（尺寸、形状及位置偏差）。6）、噪声；7）、自动化；8）、生产周期；9）、生产率，机床的生产率通常是指单位时间内机床所能加工的工件数量来表示。机床的切削效率越高，辅助时间越短，则它的生产率越高。10）、成本，成本概念贯穿在产品的整个生命周期内，包括设计、制造、包装、运输、使用维护、再利用和报废处理等的费用，是衡量产品市场竞争力的重要指标；11）、可靠性，应保证机床在规定的使用条件下、在规定的时间内，完成规定的加工功能时，无故障运行的概率要高。12）、造型与色彩，机床的外观造型与色彩，要求简洁明快、美观大方、宜人性好。应根据机床功能、结构、工艺及操作控制等特点，按照人机工程学要求进行设计。2.机床设计的主要内容及步骤是什么？答：一般机床设计的内容及步骤大致如下：（1）总体设计包括机床主要技术指标设计：工艺范围运行模式，生产率，性能指标，主要参数，驱动方式，成本及生产周期；总体方案设计包括运动功能设计，基本参数设计，传动系统设计，传动系统图设计，总体结构布局设计，控制系统设计。总体方案综合评价与选择；总体方案的设计修改或优化（2）详细设计包括技术设计；施工设计。设计机床的传动系统，部件装配图，对主要零件进行分析计算或优化，设计液压部件装配图，电气控制系统等。（3）机床整机综合评价（4）定型设计，可进行实物样机的制造、实验及评价。根据实物样机的评价结果进行修改设计，最终完成产品的定型设计。3.机床系列型谱的含义是什么？答：每类通用机床都有它的主参数系列，而每一规格又有基型和变型，合称为这类机床的系列和型谱。机床的主参数系列是系列型谱的纵向（按尺寸大小）发展，而同规格的各种变型机床则是系列型谱的横向发展，因此，“系列型谱”也就是综合地表明机床产品规格参数的系列性与结构相似性的表。4.机床的基本工作原理是什么？答：机床的基本工作原理是：通过刀具与工件之间的相对运动，由刀具切除工件上多余的金属材料，使工件具有要求的几何形状和尺寸。5.工件表面的形成原理是什么？答：任何一个工件表面都可以看是一条曲线（或直线）沿着另一条曲线（或直线）运动的轨迹。这两条曲线（或直线）称为该表面的发生线，前者称为母线，后者称为导线。6.工件表面发生线的形成方法有哪些？答：工件加工表面的发生线是通过刀具切削刃与工件接触并产生相对运动而形成的。有如下四种方法：（1）轨迹法（2）成型法（3）相切法（4）范成法7.工件表面的形成方法是什么？答：工件表面的形成方法是母线形成方法和导线形成方法的组合。因此，工件表面形成所需的刀具与工件之间的相对运动也是形成母线和导线所需相对运动的组合。8.机床的运动功能有哪些？答：为了完成工件表面的加工，机床上需要设置各种运动，各个运动的功能是不同的。可以分为成形运动和非成形运动，或简单运动和复合运动。9.机床的主运动与形状创成运动的关系如何？进给运动与形状创成运动的关系如何？答：主运动功能是切除加工表面上多余的金属材料，因此运动速度高，消耗机床的大部分动力，故称为主运动，也可称为切削运动，它是形成加工表面必不可少的成形运动。形状创成运动的功能是用来形成工件加工表面的...
