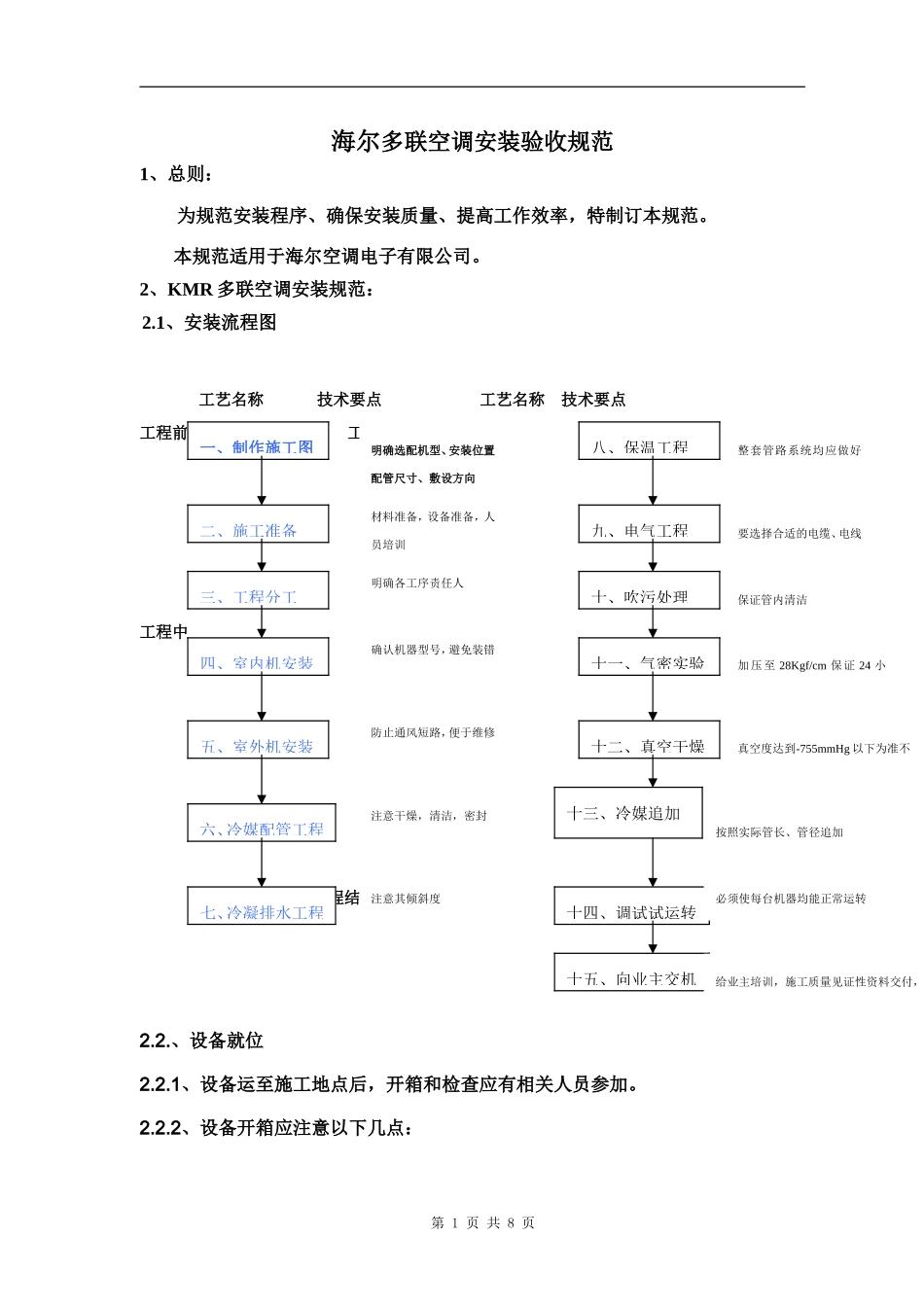

海尔多联空调安装验收规范1、总则：为规范安装程序、确保安装质量、提高工作效率，特制订本规范。本规范适用于海尔空调电子有限公司。2、KMR多联空调安装规范：2.1、安装流程图工艺名称技术要点工艺名称技术要点工程前工程中工程中工程结束2.2.、设备就位2.2.1、设备运至施工地点后，开箱和检查应有相关人员参加。2.2.2、设备开箱应注意以下几点：第1页共8页一、制作施工图八、保温工程二、施工准备三、工程分工四、室内机安装五、室外机安装六、冷媒配管工程七、冷凝排水工程九、电气工程十、吹污处理十一、气密实验十二、真空干燥十三、冷媒追加十四、调试试运转十五、向业主交机明确选配机型、安装位置配管尺寸、敷设方向明确各工序责任人确认机器型号，避免装错防止通风短路，便于维修注意干燥，清洁，密封注意其倾斜度整套管路系统均应做好保温处理要选择合适的电缆、电线保温处理保证管内清洁加压至28Kgf/cm保证24小时不降压为准真空度达到-755mmHg以下为准不降压为准按照实际管长、管径追加必须使每台机器均能正常运转给业主培训，施工质量见证性资料交付，签收材料准备，设备准备，人员培训2.2.2.1、查明设备的名称、型号、规格和箱数等。2.2.2.2、设备开箱前应将设备吊运到安装地点或较近处，不得开箱后吊运以免损坏机器。2.2.2.3、开箱时应查明开箱准确位置后动手开箱，不得野蛮操作，以免损坏机器。2.2.2.4、开箱后根据开箱单检查所有附件是否齐全，有问题及时和售后相关人员联系。2.3、室外机安装2.3.1、机组应安装在远离易燃易爆场所，尽量避免油烟较多的场所。2.3.2、机组噪音和出风不影响邻居。2.3.3、机组周围应有满足进风、出风和维修的空间，通风顺畅，散热良好。如外机上方有障碍物，必须距离出风口2米以上，否则应外加出风风道。2.3.4、安装机组的地坪和钢架应有足够的强度，承重应大于机组运行重量的1.5倍,以支撑机组，地坪和钢架应水平。2.3.5、机组钢架底座采用6#槽钢制作。2.3.6、机组地坪应高出地面100mm以上，周围应有排水沟，确保机组不会浸在水中。2.3.7、机组无论安装在地坪或钢架上均应安装减振垫并固定牢固。2.3.8、室外机应尽量靠近室内机缩短管长，保持高效，并尽可能减少制冷管路上的弯头数，管长不得超出规定管长。2.3.9、应避免季风，台风，地震危险的位置，应尽量避免空中安装。2.4、室内机安装A、冷媒配管长度最短，并方便与配管及水管的连接，至少能使排水管保持1%的坡度；B、内机安装的场所必须足以承受的重量及运行时的震动；C、内机附近必须预留检修口，安装位置应留有维修空间,能够方便的进行电机、电脑板的拆卸维修；D、回风及排风顺畅，不易形成气流短路，必须做回风、出风管道；第2页共8页E、安装前应开箱检查机器外观有无损伤或其他异常，随机附件是否齐全，随机资料应交专人妥善保管；F、机组应固定牢固，以防止坠落及震动。另外，内机安装完毕，应使用框式水平仪检查，确保内机水平。2.4.1、壁挂机安装2.4.1.1、挂墙板固定，穿墙孔的定位：在横梁或竖柱边的平整墙面上安装，首先用一个钢钉将挂墙板固定在墙面上；用一根系有螺丝的线，从板中心的上部垂下，（或用水平仪）找出水平地，并固定。在墙面上按挂墙板的位置钻孔，然后将塑料脚套放入孔中，再将挂墙板贴在墙上用4*25的螺钉固定。2.4.1.2、打穿墙孔：打一墙孔，在安装完毕后，请用石膏粉或油灰封住。2.4.1.3、把室内机挂在挂墙板上面的止扣上，左右移动一下机体，检查其固定是否牢靠；2.4.2、嵌入机安装2.4.2.1、安装高度不要高于3m，以保证空调效果。2.4.2.2、吊装完毕一定要检查机组是否水平，采用框式水平仪检查。2.4.2.3、机组旁边必须留有400*400mm以上的检修口，便于检查维修。2.4.3、高静压风管机安装注意事项2.4.3.1、为了减小空调房间内的噪音，室内机最好不要安装在空调间内，特别是对噪音值要求严格的场所。室内机可安装在专用机房，楼梯间等场所，通过送、回风管道将室内机与空调房间连接起来。2.4.3.2、高静压风管机是为管道送风而设计，必须连接送、回风管道使用，不得直接将风吹在室内，否则由于其出风口风速很高，将产生很大的风噪。2.4.3.3、内机与风道...
