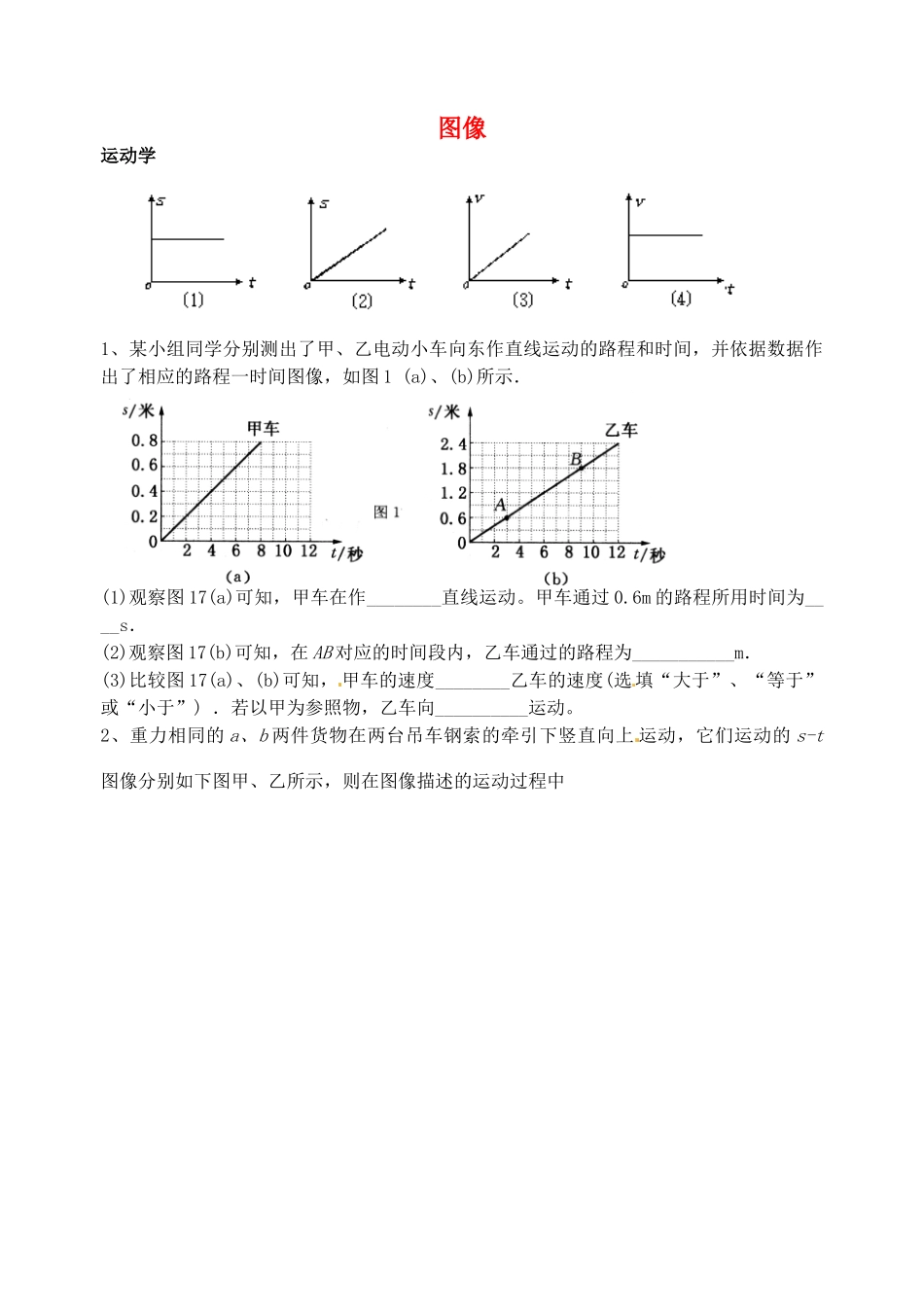

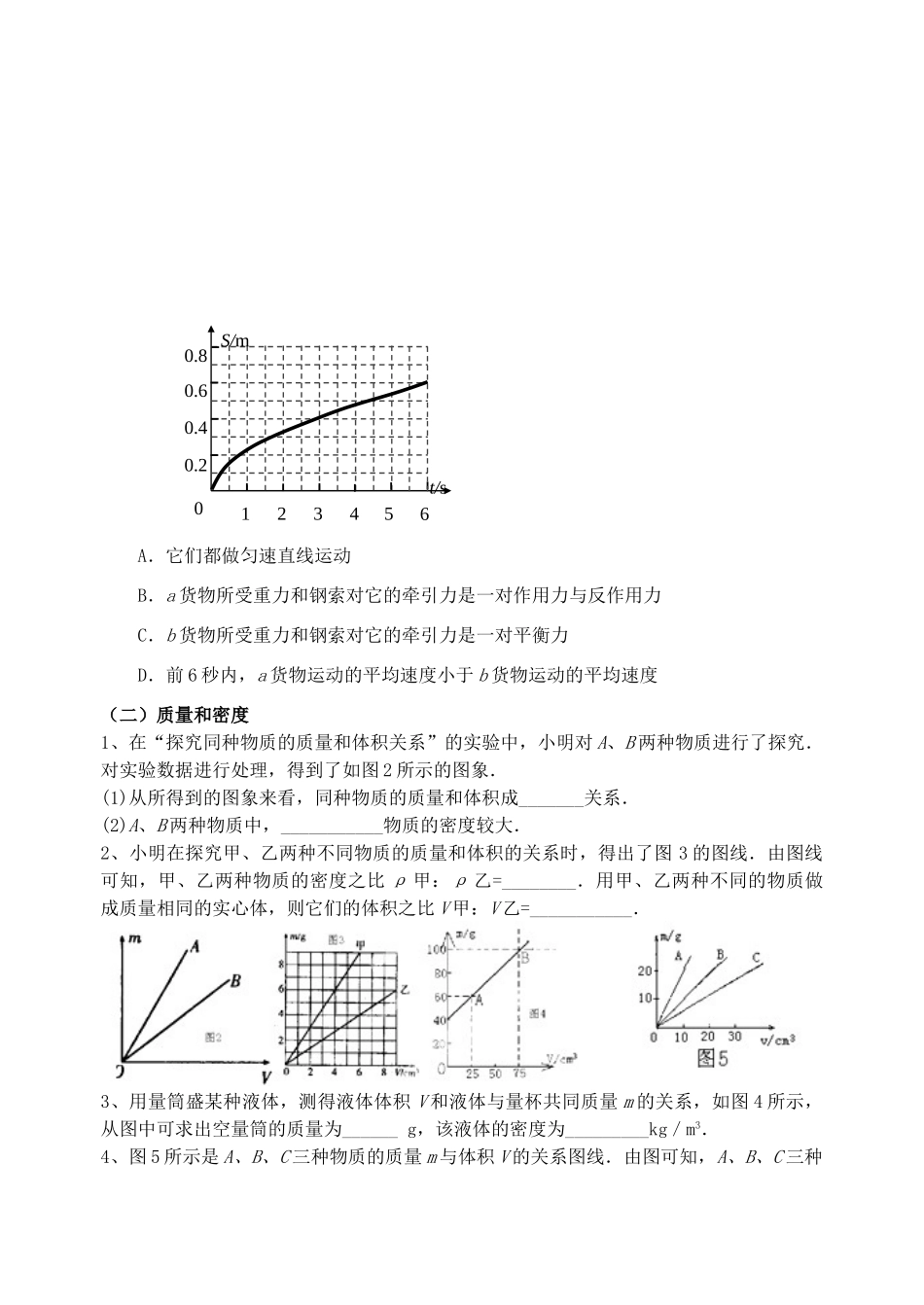

图像运动学1、某小组同学分别测出了甲、乙电动小车向东作直线运动的路程和时间，并依据数据作出了相应的路程一时间图像，如图1(a)、(b)所示．(1)观察图17(a)可知，甲车在作________直线运动。甲车通过0.6m的路程所用时间为____s．(2)观察图17(b)可知，在AB对应的时间段内，乙车通过的路程为___________m．(3)比较图17(a)、(b)可知，甲车的速度________乙车的速度(选填“大于”、“等于”或“小于”)．若以甲为参照物，乙车向__________运动。2、重力相同的a、b两件货物在两台吊车钢索的牵引下竖直向上运动，它们运动的s-t图像分别如下图甲、乙所示，则在图像描述的运动过程中0.20.40.60.82410680S/mt/s12甲乙A．它们都做匀速直线运动B．a货物所受重力和钢索对它的牵引力是一对作用力与反作用力C．b货物所受重力和钢索对它的牵引力是一对平衡力D．前6秒内，a货物运动的平均速度小于b货物运动的平均速度（二）质量和密度1、在“探究同种物质的质量和体积关系”的实验中，小明对A、B两种物质进行了探究．对实验数据进行处理，得到了如图2所示的图象．(1)从所得到的图象来看，同种物质的质量和体积成_______关系．(2)A、B两种物质中，___________物质的密度较大．2、小明在探究甲、乙两种不同物质的质量和体积的关系时，得出了图3的图线．由图线可知，甲、乙两种物质的密度之比ρ甲：ρ乙=________．用甲、乙两种不同的物质做成质量相同的实心体，则它们的体积之比V甲：V乙=___________．3、用量筒盛某种液体，测得液体体积V和液体与量杯共同质量m的关系，如图4所示，从图中可求出空量筒的质量为______g，该液体的密度为_________kg／m3．4、图5所示是A、B、C三种物质的质量m与体积V的关系图线．由图可知，A、B、C三种0.20.40.60.8125340S/mt/s6物质的密度ρA、ρB、ρC和水的密度ρ水之间的关系是()A．ρA＞ρB＞ρC，且ρA＞ρ水B．ρA＞ρB＞ρC，且ρC＞ρ水C．ρA＜ρB＜ρC，且ρA＞ρ水D．ρA＜ρB＜ρC，且ρC＞ρ水（三）热学1、如图所示的是熔化、凝固图象，根据图象回答下列问题．（1）哪个图反映了晶体熔化、凝固时的温度变化规律？（2）图线的哪部分线段表示晶体在熔化过程中？图线的哪部分表示晶体在凝固过程中？（3）指出晶体的熔点和凝固点．（4）把A和C两种物质混合在一起、假设它们不会发生化学变化．在温度升高过程中谁先熔化？反之谁先凝固？2、如图6所示，是-10℃的冰块受热熔化过程中温度随时间的变化图像．分析图像可知：(1)加热后最初3min内冰块呈______态；冰块熔化过程是_______段，持续_____min，该物质熔化过程的特点是吸热、温度_________(选填“升高”、“不变”或“降低”)，加热到第6min时，冰全部变成_____℃的_____。（2）图象表明开始3min升温快，第6--9min后升温慢，这是因为该物质处于固态时的＿________比处于液态时小。(3)该物质从第____min开始沸腾，沸腾图像是_____段，则沸点是________℃，这说明当时水面上方的大气压_________（填“高于”、“低于”或“等于”）一个标准大气压。（4）图中__________段不是根据本实验装置所测得的实验数据画出来的。2、分别用两个完全相同的加热器，同时加热质量相同的A、B两种液体，它们的温度随时间变化的图像如图7所示，由图像分析，可以看出液体的比热容（）A.cA＜cBB.cA＞cBC.cA＝cBD.无法确定3、如图8甲是用水来加热牛奶的示意图，图8乙是记录牛奶、水的温度随时间变化的图象.图中表示牛奶温度随时间变化的曲线应是_____，（填“Ⅰ”或“Ⅱ”）图中A点的温度反映的物理规律是________________________________．若水的质量为1.5kg，在这个过程中水放出的热量是_________J．4、用两个相同的“热得快”，分別给质量、初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化的图象如图所示．根据图象可知，甲液体的比热容________（选填“大于”、“等于”或“小于”）乙液体的比热容．质量为500g、初温为20℃的甲液体温度升高到90℃，吸收的热量为_________Ｊ。[甲液体的比热容为1.8×103Ｊ/（kg•℃）]．5、一电热水器装有2kg的水，通电加热过程中，水温随时间的变化情况如图所示，求：(1)加热...
