道路桥梁施工组织设计VIP免费

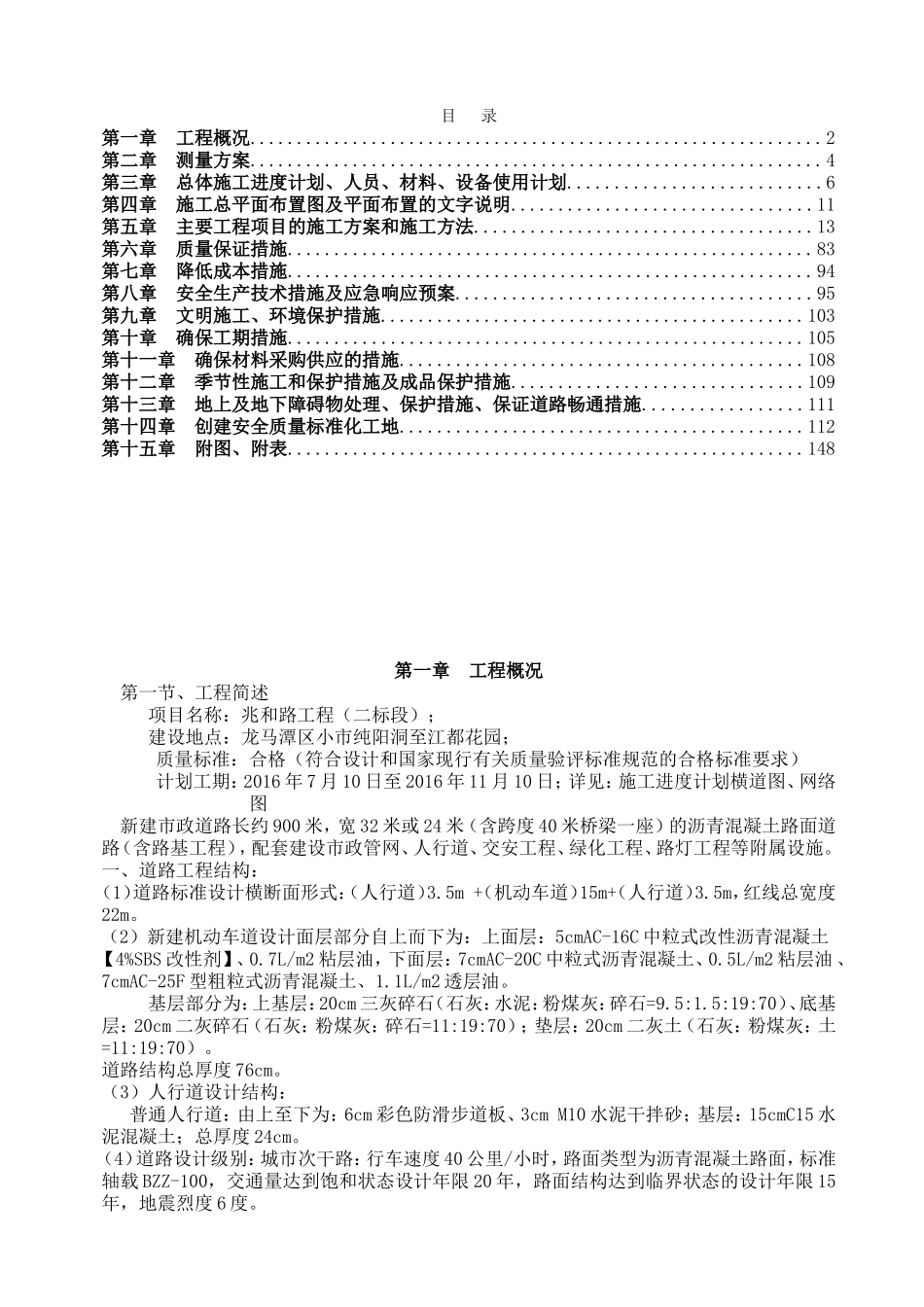

目录第一章工程概况.............................................................2第二章测量方案.............................................................4第三章总体施工进度计划、人员、材料、设备使用计划...........................6第四章施工总平面布置图及平面布置的文字说明................................11第五章主要工程项目的施工方案和施工方法....................................13第六章质量保证措施........................................................83第七章降低成本措施........................................................94第八章安全生产技术措施及应急响应预案......................................95第九章文明施工、环境保护措施.............................................103第十章确保工期措施.......................................................105第十一章确保材料采购供应的措施...........................................108第十二章季节性施工和保护措施及成品保护措施...............................109第十三章地上及地下障碍物处理、保护措施、保证道路畅通措施.................111第十四章创建安全质量标准化工地...........................................112第十五章附图、附表.......................................................148第一章工程概况第一节、工程简述项目名称：兆和路工程（二标段）；建设地点：龙马潭区小市纯阳洞至江都花园；质量标准：合格（符合设计和国家现行有关质量验评标准规范的合格标准要求）计划工期：2016年7月10日至2016年11月10日；详见：施工进度计划横道图、网络图新建市政道路长约900米，宽32米或24米（含跨度40米桥梁一座）的沥青混凝土路面道路（含路基工程），配套建设市政管网、人行道、交安工程、绿化工程、路灯工程等附属设施。一、道路工程结构：（1）道路标准设计横断面形式：（人行道）3.5m+（机动车道）15m+（人行道）3.5m，红线总宽度22m。（2）新建机动车道设计面层部分自上而下为：上面层：5cmAC-16C中粒式改性沥青混凝土【4%SBS改性剂】、0.7L/m2粘层油，下面层：7cmAC-20C中粒式沥青混凝土、0.5L/m2粘层油、7cmAC-25F型粗粒式沥青混凝土、1.1L/m2透层油。基层部分为：上基层：20cm三灰碎石（石灰：水泥：粉煤灰：碎石=9.5:1.5:19:70）、底基层：20cm二灰碎石（石灰：粉煤灰：碎石=11:19:70）；垫层：20cm二灰土（石灰：粉煤灰：土=11:19:70）。道路结构总厚度76cm。（3）人行道设计结构：普通人行道：由上至下为：6cm彩色防滑步道板、3cmM10水泥干拌砂；基层：15cmC15水泥混凝土；总厚度24cm。（4）道路设计级别：城市次干路：行车速度40公里/小时，路面类型为沥青混凝土路面，标准轴载BZZ-100，交通量达到饱和状态设计年限20年，路面结构达到临界状态的设计年限15年，地震烈度6度。二、桥工程：（1）上部结构桥梁上部结构形式采用预制预应力混凝土简支小箱梁。（3）下部结构下部结构的桥墩采用圆柱形截面，桥墩盖梁采用普通钢筋混凝土结构，盖梁高1.5m，宽2m；圆柱直径为130cm；下接钢筋混凝土钻孔灌注桩，桩直径为150cm。桥面系、桥面连续：10cm厚C50防水混凝土桥面现浇层。对混凝土桥面铺装进行抛丸处理。桥面柔性防水层采用热喷橡胶沥青结合层。沥青混凝土分为2层，上层为4cmAC-16C中粒式沥青混凝土掺4%SBS改性剂，掺0.3%进口聚酯纤维。下层为5cmAC-20F中粒式沥青混凝土掺4%SBS改性剂。伸缩装置为D160型伸缩装置（仿毛勒缝）。泄水管：每孔桥墩处设置一处。三、施工现场总平面布置办公区在施工区附近，钢筋加工场与模板加工场设置在施工区附近，中间设置施工机具通道。施工现场用水、电可以与有关部门联系引入现场，在现场设置变压器，现场配备两台备用发电机。附：现场平面布置图第二节、本工程适用规范及标准《城市道路工程设计规范》《公路路基设计规范》《公路沥青路面设计规范》《公路工程技术标准》《公路桥涵设计通用规范》《公路坞工桥涵设计规范》《公路钢筋混凝土及预应力混凝土桥涵设计规范》《公路桥涵地基与基础设计...
