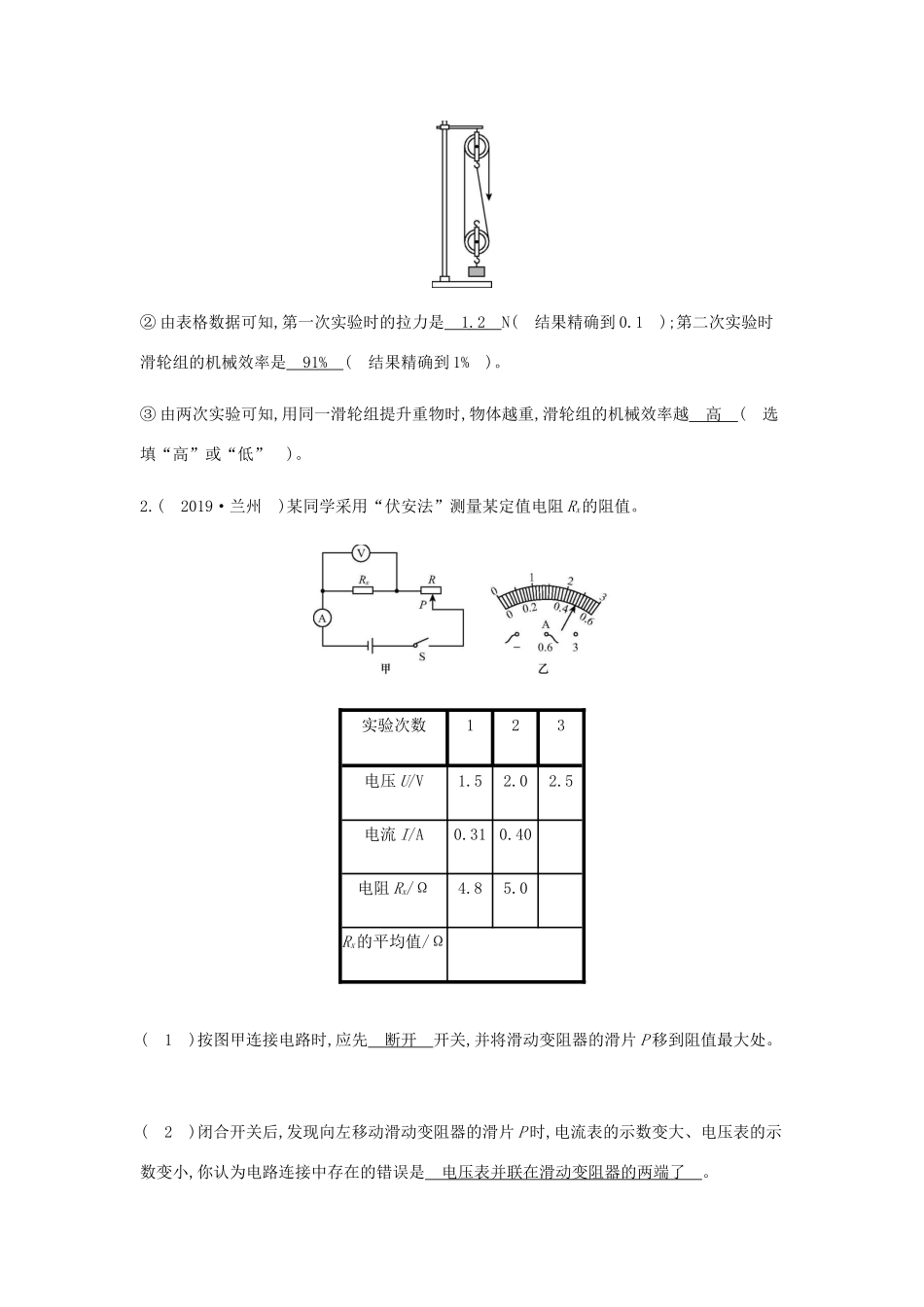

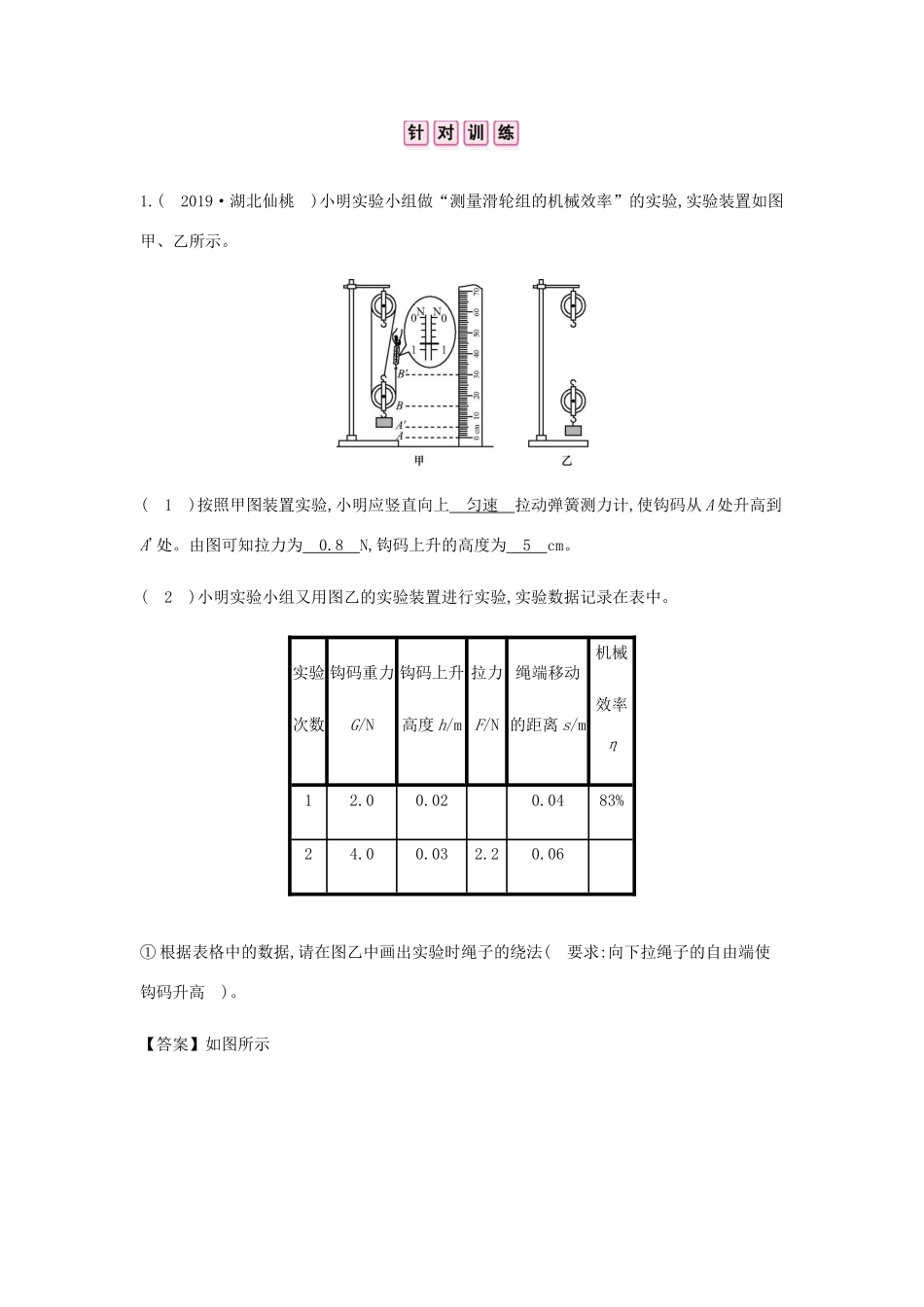

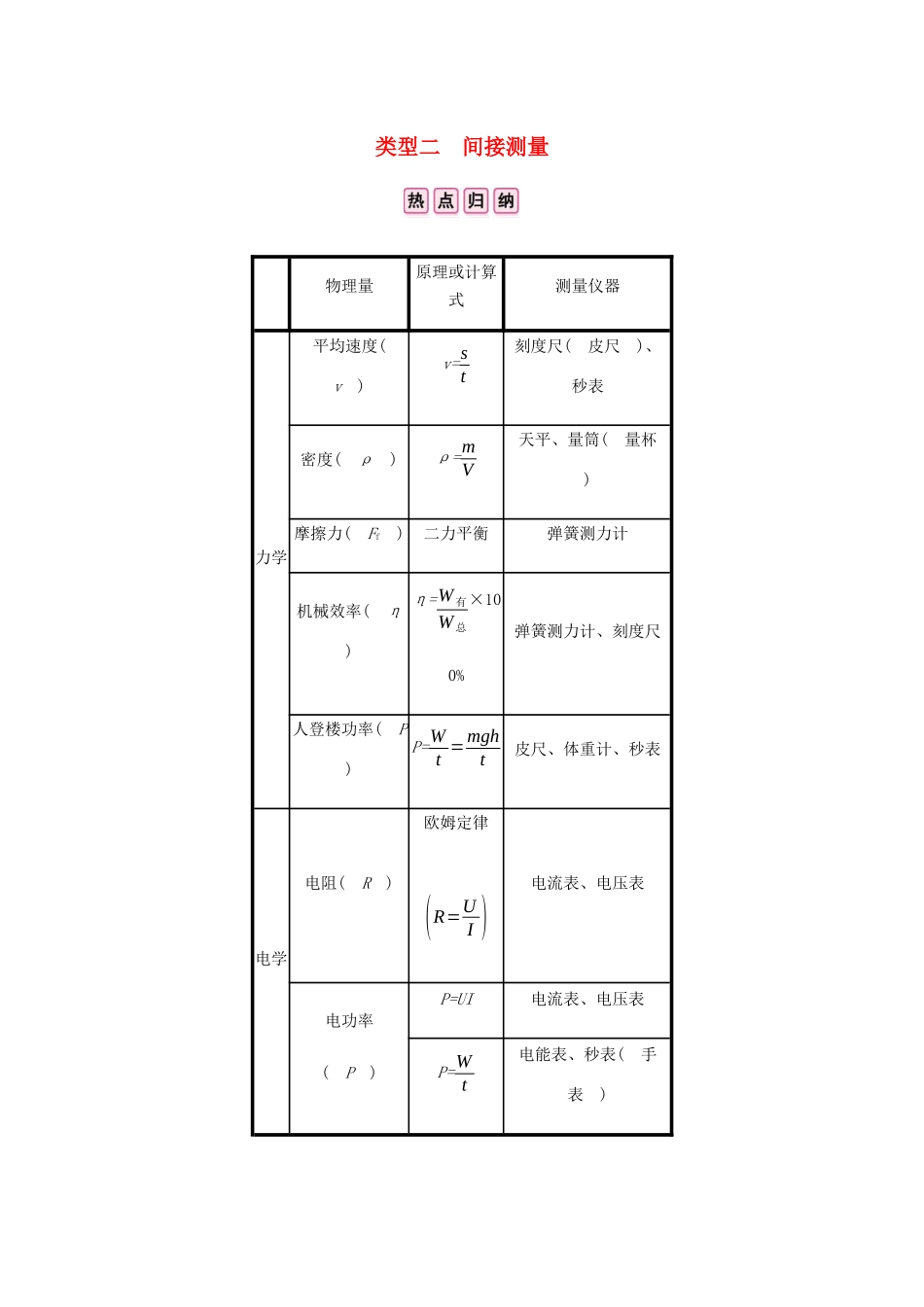

类型二间接测量物理量原理或计算式测量仪器力学平均速度(v)v=st刻度尺(皮尺)、秒表密度(ρ)ρ=mV天平、量筒(量杯)摩擦力(Ff)二力平衡弹簧测力计机械效率(η)η=W有W总×100%弹簧测力计、刻度尺人登楼功率(P)P=Wt=mght皮尺、体重计、秒表电学电阻(R)欧姆定律(R=UI)电流表、电压表电功率(P)P=UI电流表、电压表P=Wt电能表、秒表(手表)1.(2019·湖北仙桃)小明实验小组做“测量滑轮组的机械效率”的实验,实验装置如图甲、乙所示。(1)按照甲图装置实验,小明应竖直向上匀速拉动弹簧测力计,使钩码从A处升高到A'处。由图可知拉力为0.8N,钩码上升的高度为5cm。(2)小明实验小组又用图乙的实验装置进行实验,实验数据记录在表中。实验次数钩码重力G/N钩码上升高度h/m拉力F/N绳端移动的距离s/m机械效率η12.00.020.0483%24.00.032.20.06①根据表格中的数据,请在图乙中画出实验时绳子的绕法(要求:向下拉绳子的自由端使钩码升高)。【答案】如图所示②由表格数据可知,第一次实验时的拉力是1.2N(结果精确到0.1);第二次实验时滑轮组的机械效率是91%(结果精确到1%)。③由两次实验可知,用同一滑轮组提升重物时,物体越重,滑轮组的机械效率越高(选填“高”或“低”)。2.(2019·兰州)某同学采用“伏安法”测量某定值电阻Rx的阻值。实验次数123电压U/V1.52.02.5电流I/A0.310.40电阻Rx/Ω4.85.0Rx的平均值/Ω(1)按图甲连接电路时,应先断开开关,并将滑动变阻器的滑片P移到阻值最大处。(2)闭合开关后,发现向左移动滑动变阻器的滑片P时,电流表的示数变大、电压表的示数变小,你认为电路连接中存在的错误是电压表并联在滑动变阻器的两端了。(3)排除故障后,闭合开关,改变电阻Rx两端的电压,进行了三次测量。在第三次测量中电流表的示数如图乙所示,其示数为0.48A。(4)根据三次实验数据可得,定值电阻Rx的阻值为5.0Ω(结果保留一位小数)。(5)将电阻Rx换成小灯泡,重复上述实验,发现几次实验中,所测小灯泡的电阻值相差较大,原因可能是小灯泡的电阻受温度的影响。3.(2019·江苏淮安)小明想通过实验测量小石块的密度。(1)将天平放在水平工作台上,游码移到标尺左端的零刻度线处,观察到指针指在分度盘上的位置如图甲所示,此时应将平衡螺母向左调节,使指针对准分度盘中央刻度线。(2)用调好的天平测小石块的质量,天平平衡时,右盘中砝码和游码位置如图乙所示,则小石块的质量为64g。(3)如图丙所示,用量筒测出小石块的体积为20cm3。(4)通过计算,小石块的密度为3.2×103kg/m3。4.小红利用图甲所示的电路图测量额定电压为2.5V的小灯泡的电功率。(1)按照图甲所示的电路图,请用笔画线代替导线,在图乙中将实物图连接完整(要求:导线不能交叉)。【答案】如图所示(2)闭合开关前,滑动变阻器的滑片应调到最右(选填“左”或“右”)端。(3)电路连接完成后,闭合开关发现:小灯泡不亮,电流表无示数,电压表示数接近电源电压。出现这种故障的原因可能是小灯泡断路。(4)排除故障后,小红调节滑动变阻器的滑片P,多次进行了小灯泡的电功率的测量。当电压表的示数为2.5V时,电流表示数如图丙所示,通过小灯泡的电流是0.2A,小灯泡的额定功率为0.5W。(5)小红在实验中进行了多次测量,其测量目的是B。A.求出灯泡在不同电压下功率的平均值,这样可以减小误差B.找出灯泡的亮度与灯泡实际功率之间的关系
