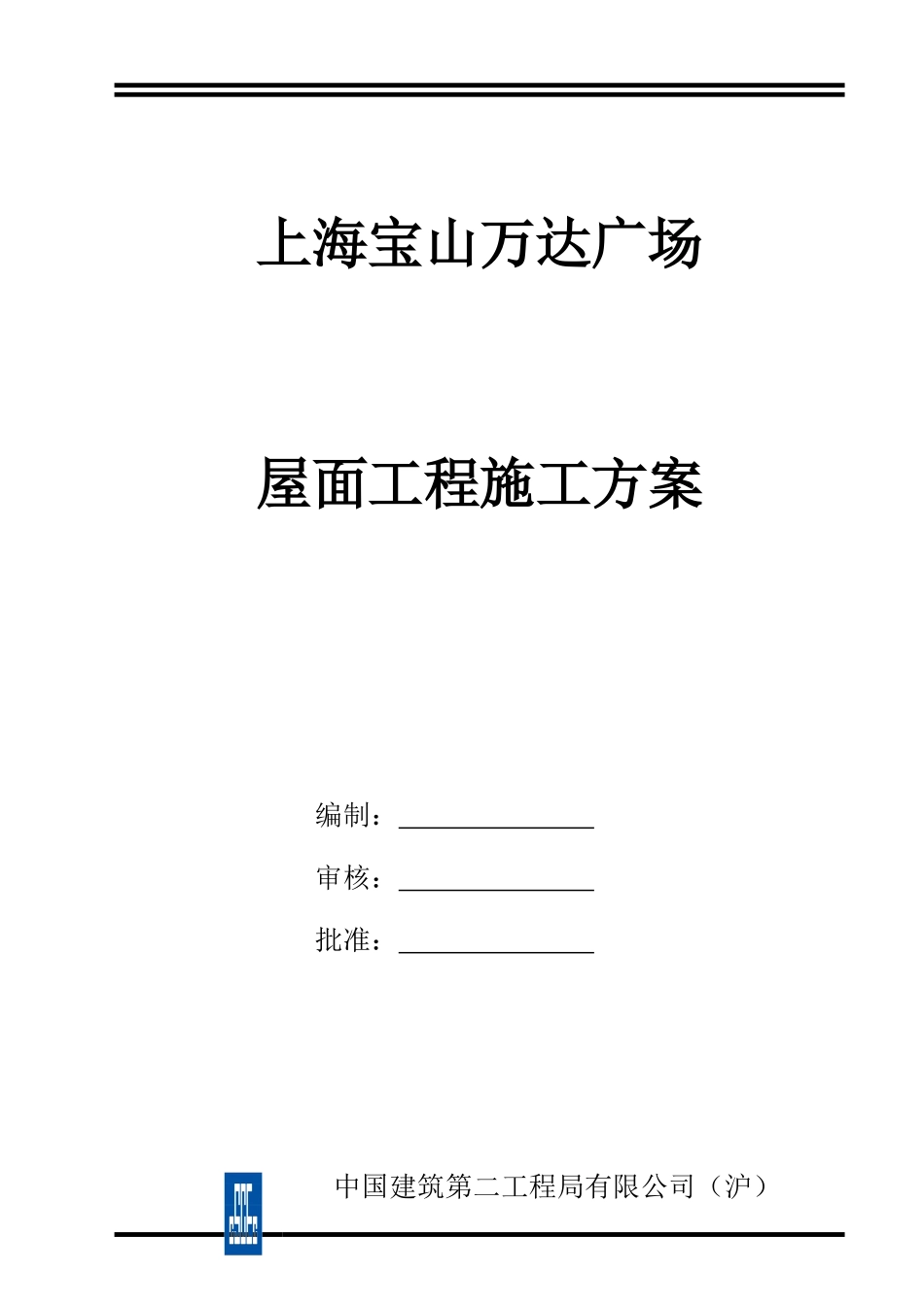

上海宝山万达广场屋面工程施工方案编制:审核:批准:中国建筑第二工程局有限公司(沪)上海宝山万达广场屋面工程施工方案上海宝山万达广场项目经理部目录一、编制依据..........................................2二、工程概况..........................................2三、屋面工程施工......................................41、施工部署.......................................42、施工准备.......................................43、施工要点.......................................54、施工方法.......................................5四、质量控制措施及注意事项...........................11五、成品保护措施.....................................12六、安全保证措施.....................................13七、细部做法及附图...................................13上海宝山万达广场屋面工程施工方案一、编制依据1、施工图纸。2、规范(1)《工程测量规范》(GB50026-93)(2)《建筑工程施工质量验收统一标准》(GB50300—2001)(3)《钢筋混凝土结构设计规范》(GB50010-2002)(4)《混凝土结构工程施工质量验收规范》(GB50204-2002)(5)《建筑工程质量评定标准》(GBJ302-88)(6)《屋面工程质量验收规范》(GB50207-2002)(7)《建筑装饰装修工程质量验收规范》(GB50210--2001)(8)《建筑工程施工质量验收统一标准》(GB50300—2001)(9)《建筑地面工程施工质量验收规范》(GB50209—2002)(10)《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《安全生产许可证条例》二、工程概况各部位屋面作法统计表:根据粗装修施工项目明细表及变更,各部位作法统计如下:楼层部位作法施工界面屋面屋1(不上人屋面)1、40厚C20防水混凝土,内配Φ6@150单层双向钢筋网2、无纺布隔离层3、挤塑板保温层4、4厚SBS改性沥青卷材防水层,沿女儿墙上反至高于屋面完成面2505、20厚RS15水泥砂浆找平层6、最薄处30厚1:8水泥陶粒混凝土,找2%坡7、1.5厚JS防水层(3道)沿侧墙上卷600高8、现浇钢筋混凝土屋面板楼梯间、电梯间屋面屋2(上人屋面)1、5厚RS20水泥砂浆粘贴地缸砖10厚2、40厚C20防水混凝土内配Φ6@150单层双向钢筋网3、无纺布隔离层塔楼及裙房屋面上海宝山万达广场屋面工程施工方案4、挤塑板保温层5、4厚SBS改性沥青卷材防水层,沿女儿墙上反至高于屋面完成面2506、20厚RS15水泥砂浆找平层7、最薄处30厚1:8水泥陶粒混凝土,找2%坡8、1.5厚JS防水层(3道)沿侧墙上卷600高9、现浇钢筋混凝土屋面板屋4(上人屋面、用于结构找坡)1、5厚RS20水泥砂浆粘贴地缸砖10厚2、40厚C20防水混凝土内配Φ6@150单层双向钢筋网3、无纺布隔离层4、挤塑板保温层5、4厚SBS改性沥青卷材防水层,沿女儿墙上反至高于屋面完成面2506、20厚RS15水泥砂浆找平层7、最薄处30厚1:8水泥陶粒混凝土,找2%坡8、1.5厚JS防水层(3道)沿侧墙上卷600高9、现浇钢筋混凝土屋面板,3%找坡裙房屋面(有结构找坡的)三、屋面工程施工1、施工部署(一)、进度计划安排详见管控计划。(二)、施工组织(1)劳动力安排上海宝山万达广场屋面工程施工方案本屋面工程的找坡层、保温层、找平层由主体施工队伍施工。防水层选择有资质的分包施工队伍。(2)垂直运输所有材料利用外用电梯进行垂直运输,根据工期要求,视进度情况,必要时采用人工倒运。2、施工准备(一)、现场材料准备(1)保温材料:保温材料(40厚挤塑板)必须具备合格证、质量检验报告。(2)找坡材料:水泥陶粒混凝土,所使用的材料必须符合要求,且必须具备材料出厂合格证。(3)防水材料:其质量是保证防水成功的关键所在,对防水材料一定严格把关,所使用的材料必须符合要求,进场时具备材料出厂合格证、检测报告、使用说明书,材料分批进入现场后及时报验,按规定进行现场抽查复试,待复试合格且完成材料报验后方可使用。(4)面层材料:C20混凝土,内配Φ6@150单层双向钢筋网。(二)机具准备(1)混凝土地泵、小型平板振动器、平锹、手推车、木杠、铁抹子、木抹子、笤帚、搅拌器...
