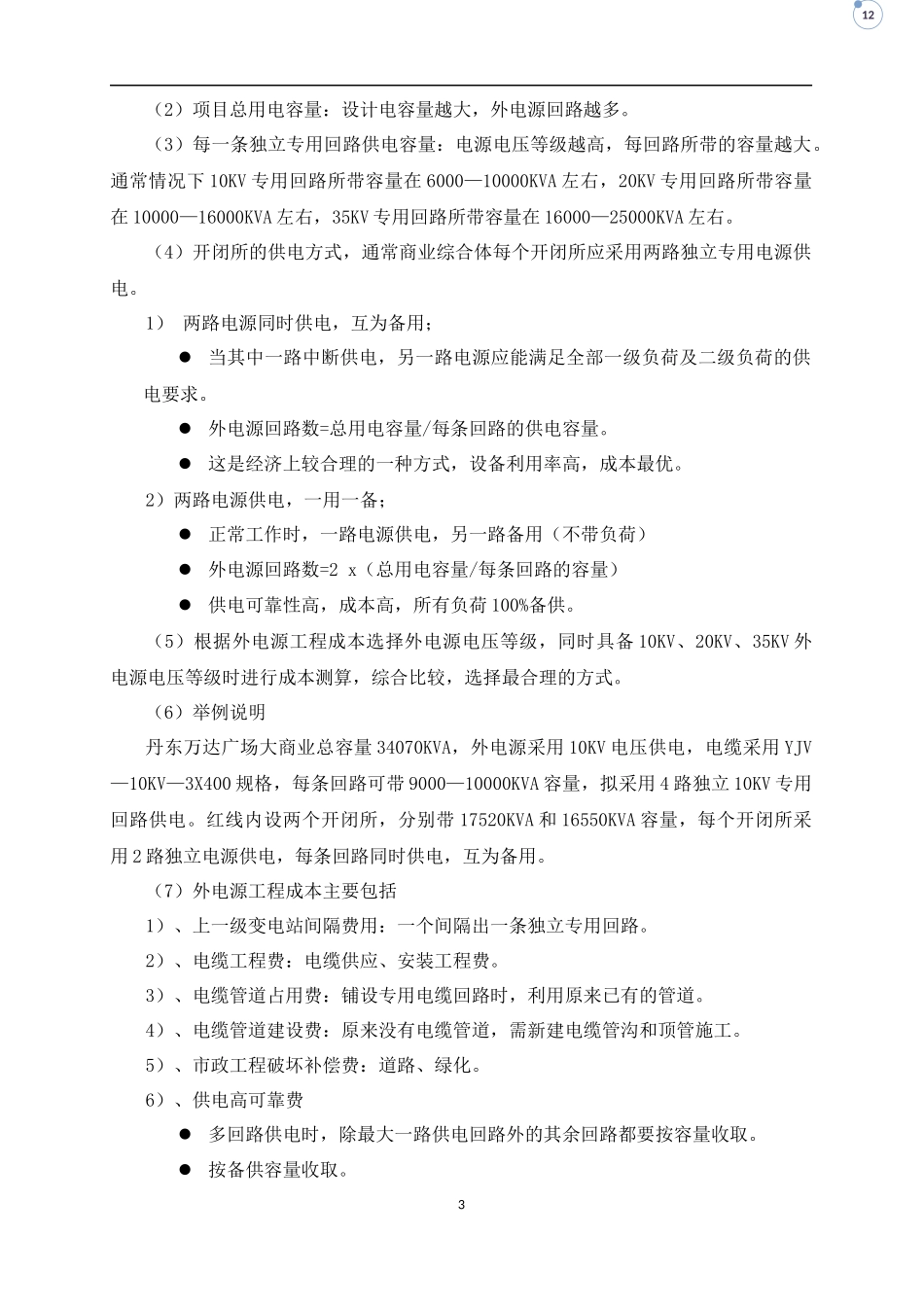

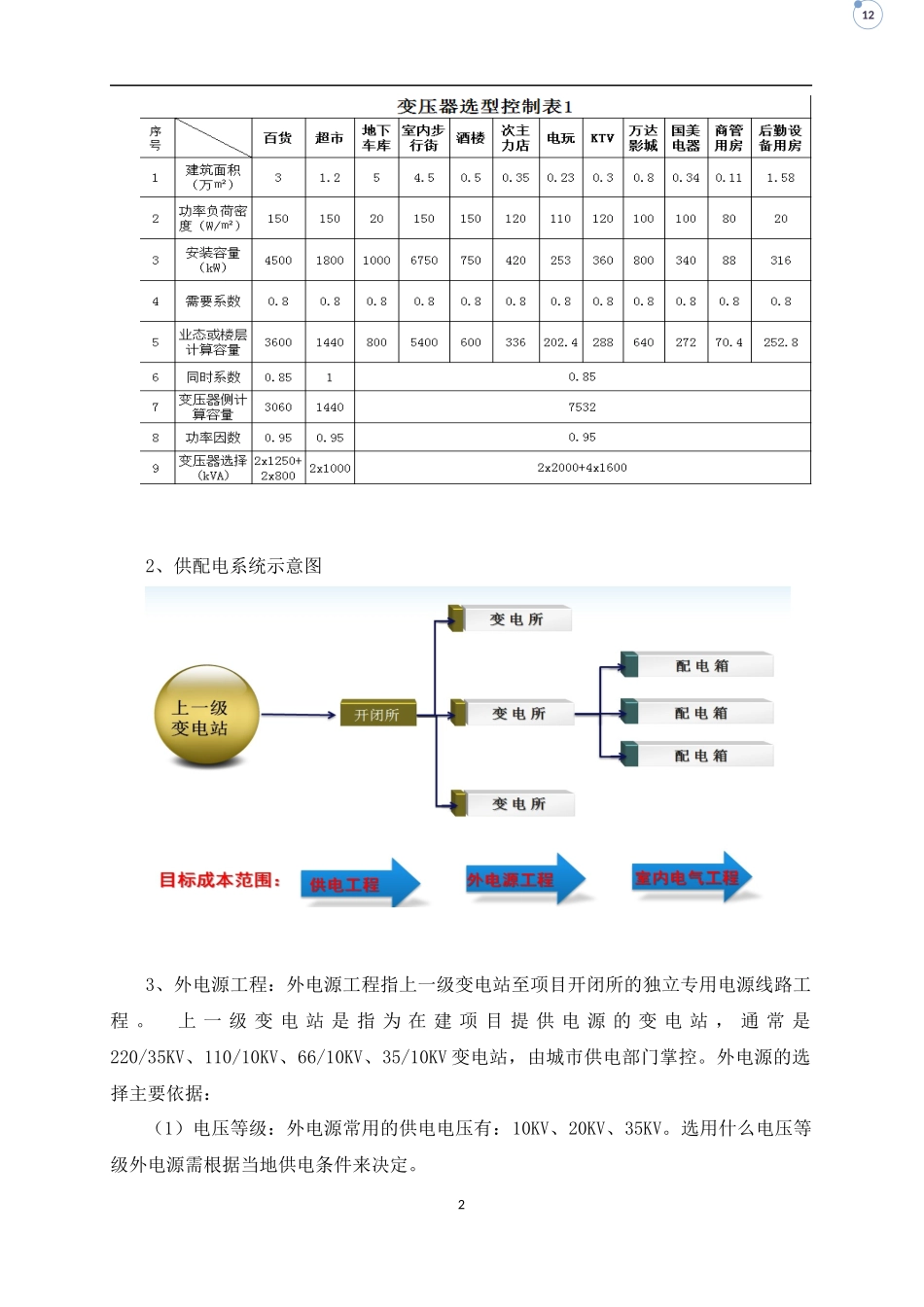

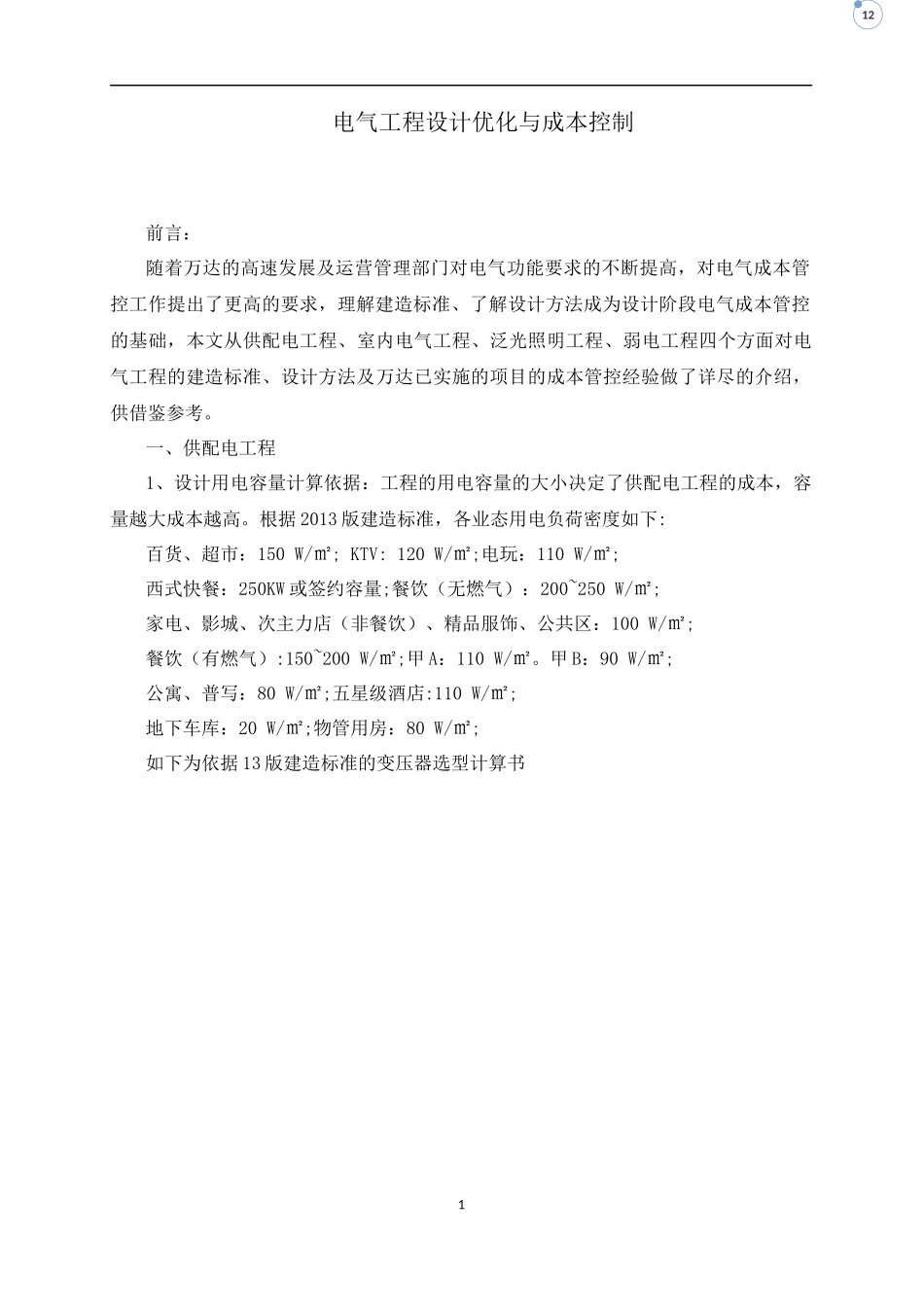

12电气工程设计优化与成本控制前言：随着万达的高速发展及运营管理部门对电气功能要求的不断提高，对电气成本管控工作提出了更高的要求，理解建造标准、了解设计方法成为设计阶段电气成本管控的基础，本文从供配电工程、室内电气工程、泛光照明工程、弱电工程四个方面对电气工程的建造标准、设计方法及万达已实施的项目的成本管控经验做了详尽的介绍，供借鉴参考。一、供配电工程1、设计用电容量计算依据：工程的用电容量的大小决定了供配电工程的成本，容量越大成本越高。根据2013版建造标准，各业态用电负荷密度如下:百货、超市：150W/㎡;KTV:120W/㎡;电玩：110W/㎡;西式快餐：250KW或签约容量;餐饮（无燃气）：200~250W/㎡;家电、影城、次主力店（非餐饮）、精品服饰、公共区：100W/㎡;餐饮（有燃气）:150~200W/㎡;甲A：110W/㎡。甲B：90W/㎡;公寓、普写：80W/㎡;五星级酒店:110W/㎡;地下车库：20W/㎡;物管用房：80W/㎡;如下为依据13版建造标准的变压器选型计算书1122、供配电系统示意图3、外电源工程：外电源工程指上一级变电站至项目开闭所的独立专用电源线路工程。上一级变电站是指为在建项目提供电源的变电站，通常是220/35KV、110/10KV、66/10KV、35/10KV变电站，由城市供电部门掌控。外电源的选择主要依据：（1）电压等级：外电源常用的供电电压有：10KV、20KV、35KV。选用什么电压等级外电源需根据当地供电条件来决定。212（2）项目总用电容量：设计电容量越大，外电源回路越多。（3）每一条独立专用回路供电容量：电源电压等级越高，每回路所带的容量越大。通常情况下10KV专用回路所带容量在6000—10000KVA左右，20KV专用回路所带容量在10000—16000KVA左右，35KV专用回路所带容量在16000—25000KVA左右。（4）开闭所的供电方式，通常商业综合体每个开闭所应采用两路独立专用电源供电。1）两路电源同时供电，互为备用；当其中一路中断供电，另一路电源应能满足全部一级负荷及二级负荷的供电要求。外电源回路数=总用电容量/每条回路的供电容量。这是经济上较合理的一种方式，设备利用率高，成本最优。2）两路电源供电，一用一备；正常工作时，一路电源供电，另一路备用（不带负荷）外电源回路数=2x（总用电容量/每条回路的容量）供电可靠性高，成本高，所有负荷100%备供。（5）根据外电源工程成本选择外电源电压等级，同时具备10KV、20KV、35KV外电源电压等级时进行成本测算，综合比较，选择最合理的方式。（6）举例说明丹东万达广场大商业总容量34070KVA，外电源采用10KV电压供电，电缆采用YJV—10KV—3X400规格，每条回路可带9000—10000KVA容量，拟采用4路独立10KV专用回路供电。红线内设两个开闭所，分别带17520KVA和16550KVA容量，每个开闭所采用2路独立电源供电，每条回路同时供电，互为备用。（7）外电源工程成本主要包括1）、上一级变电站间隔费用：一个间隔出一条独立专用回路。2）、电缆工程费：电缆供应、安装工程费。3）、电缆管道占用费：铺设专用电缆回路时，利用原来已有的管道。4）、电缆管道建设费：原来没有电缆管道，需新建电缆管沟和顶管施工。5）、市政工程破坏补偿费：道路、绿化。6）、供电高可靠费多回路供电时，除最大一路供电回路外的其余回路都要按容量收取。按备供容量收取。312不收取，部分城市不收取此项费用。一般住宅采用单回路环网形式供电，不收取。4、变配电工程（1）开闭所：开闭所又叫开关站，位于在建项目内，主要是用来接收外部电源，再合理分配给具体的用户变电所，开闭所对前级变电站起保护作用。开闭所工程主要包括高压配电柜和引至变电所高压电缆工程，影响成本的主要方面：1）电压等级：一般有35KV、35/10KV、10KV、20KV，根据外电源提供的电压来决定，同等条件下优先考虑10KV电压等级。2）转接容量：根据当地供电部门要求确定。通常大商业10KV开闭所在12000—20000KVA，20KV在20000—30000KVA，35KV在40000—50000KVA。3）供电电源要求：大商业、酒店、甲写、住宅专变按一级负荷用户供电，开闭所应采用双电源供电。住宅公变可采用单电源供电或单电源环网供电。4）设置位置：应尽可能靠近所带的变电所...
