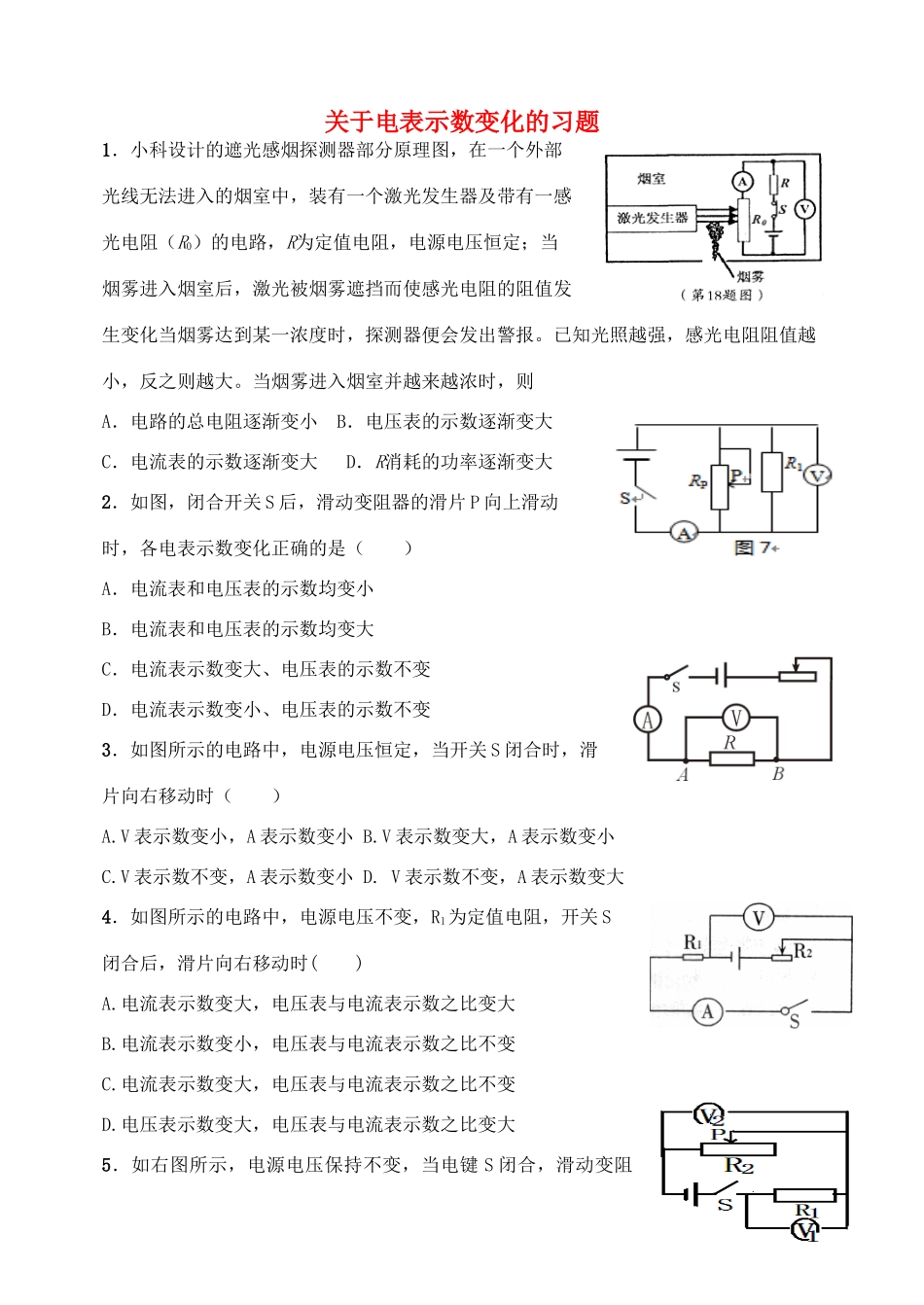

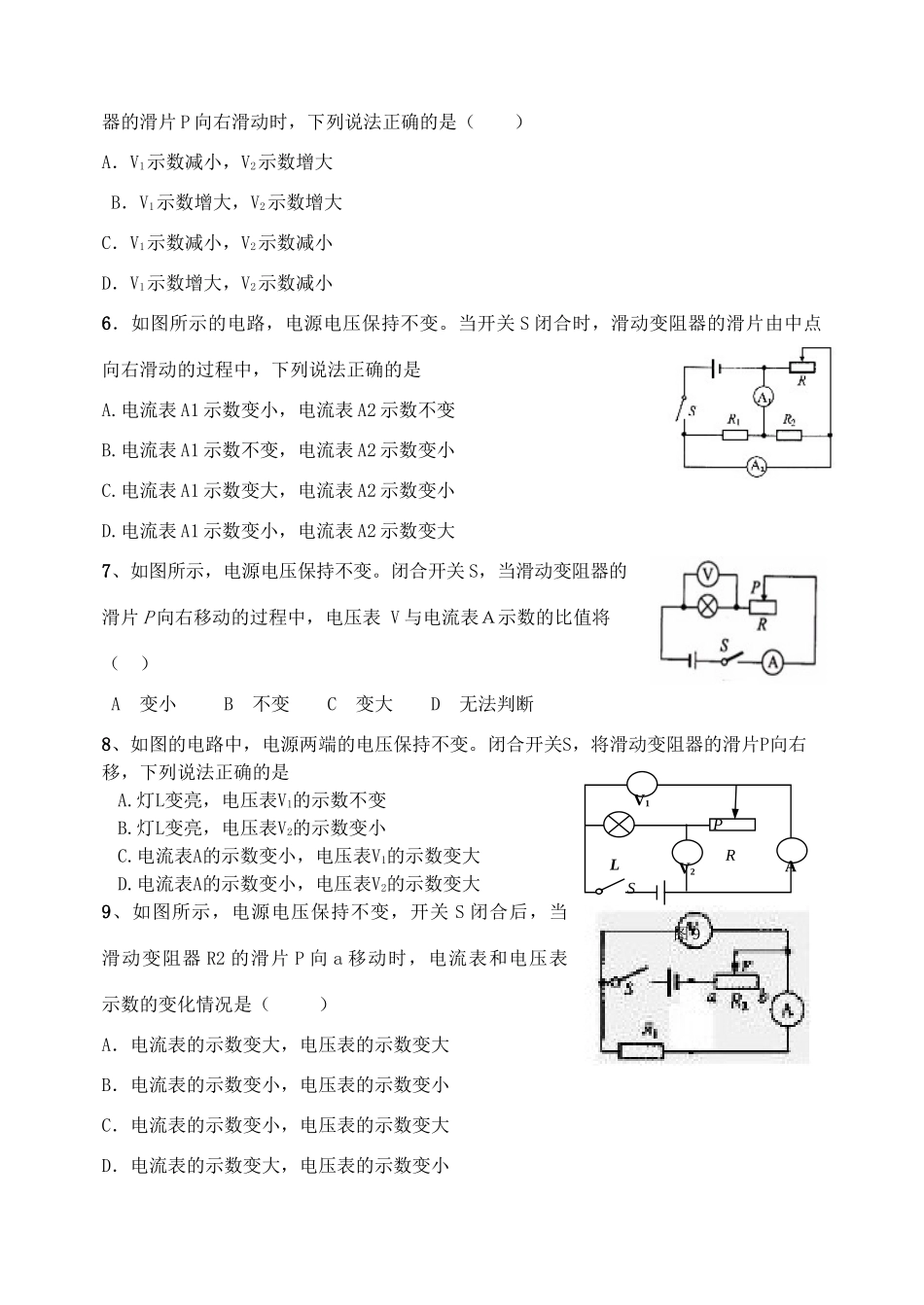

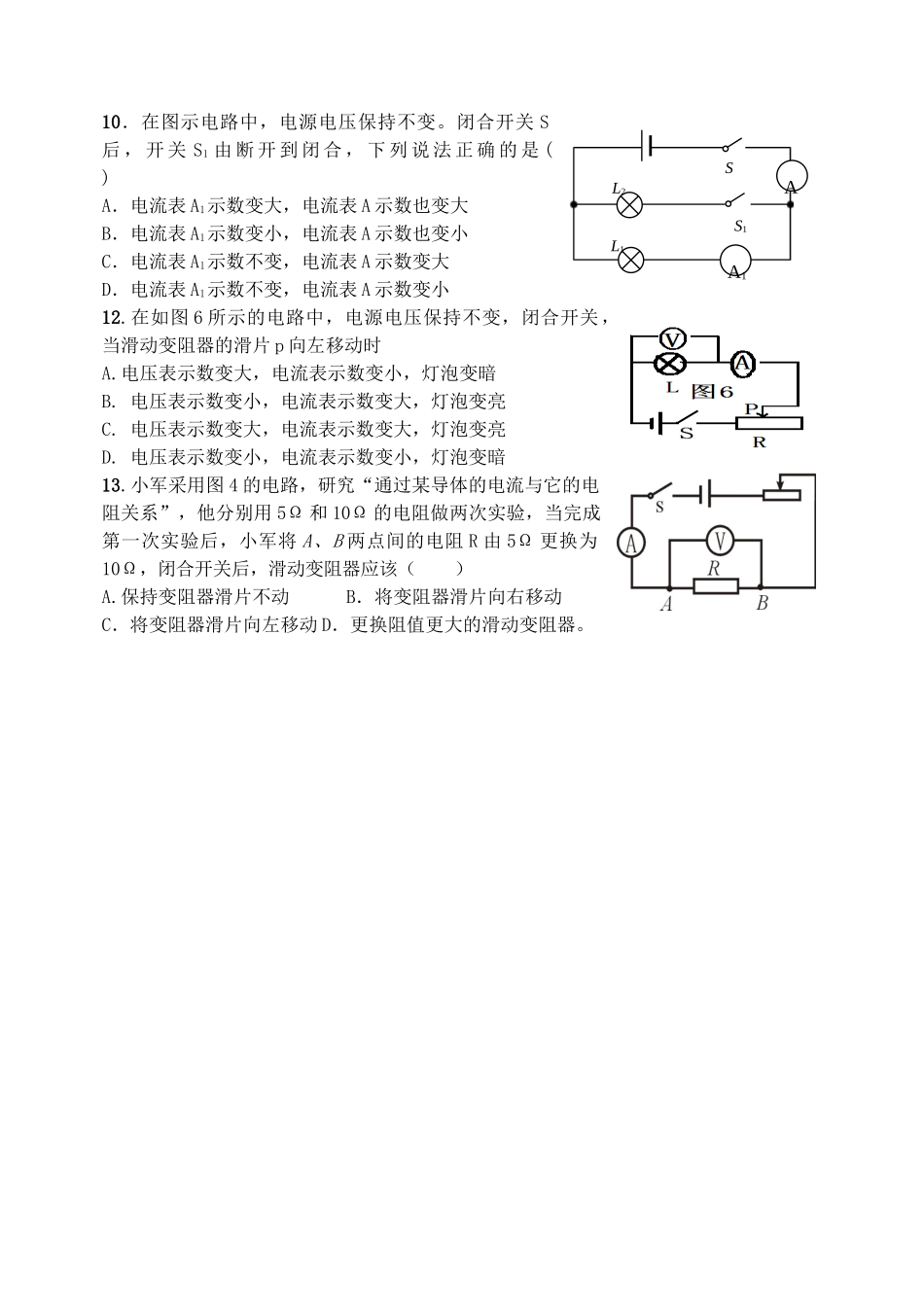

关于电表示数变化的习题1．小科设计的遮光感烟探测器部分原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化当烟雾达到某一浓度时，探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟雾进入烟室并越来越浓时，则A．电路的总电阻逐渐变小B．电压表的示数逐渐变大C．电流表的示数逐渐变大D．R消耗的功率逐渐变大2．如图，闭合开关S后，滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表示数变大、电压表的示数不变D．电流表示数变小、电压表的示数不变3．如图所示的电路中，电源电压恒定，当开关S闭合时，滑片向右移动时（）A.V表示数变小，A表示数变小B.V表示数变大，A表示数变小C.V表示数不变，A表示数变小D.V表示数不变，A表示数变大4．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时()A.电流表示数变大，电压表与电流表示数之比变大B.电流表示数变小，电压表与电流表示数之比不变C.电流表示数变大，电压表与电流表示数之比不变D.电压表示数变大，电压表与电流表示数之比变大5．如右图所示，电源电压保持不变，当电键S闭合，滑动变阻器的滑片P向右滑动时，下列说法正确的是（）A．V1示数减小，V2示数增大B．V1示数增大，V2示数增大C．V1示数减小，V2示数减小D．V1示数增大，V2示数减小6．如图所示的电路，电源电压保持不变。当开关S闭合时，滑动变阻器的滑片由中点向右滑动的过程中，下列说法正确的是A.电流表A1示数变小，电流表A2示数不变B.电流表A1示数不变，电流表A2示数变小C.电流表A1示数变大，电流表A2示数变小D.电流表A1示数变小，电流表A2示数变大7、如图所示，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V与电流表Ａ示数的比值将（）A变小B不变C变大D无法判断8、如图的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是A.灯L变亮，电压表V1的示数不变B.灯L变亮，电压表V2的示数变小C.电流表A的示数变小，电压表V1的示数变大D.电流表A的示数变小，电压表V2的示数变大9、如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小V1SV2ARPL图910．在图示电路中，电源电压保持不变。闭合开关S后，开关S1由断开到闭合，下列说法正确的是()A．电流表A1示数变大，电流表A示数也变大B．电流表A1示数变小，电流表A示数也变小C．电流表A1示数不变，电流表A示数变大D．电流表A1示数不变，电流表A示数变小12.在如图6所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片p向左移动时A.电压表示数变大，电流表示数变小，灯泡变暗B.电压表示数变小，电流表示数变大，灯泡变亮C.电压表示数变大，电流表示数变大，灯泡变亮D.电压表示数变小，电流表示数变小，灯泡变暗13.小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A.保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器。L2SS1A1AL1
