水电站厂房机电安装施工组织设计VIP免费

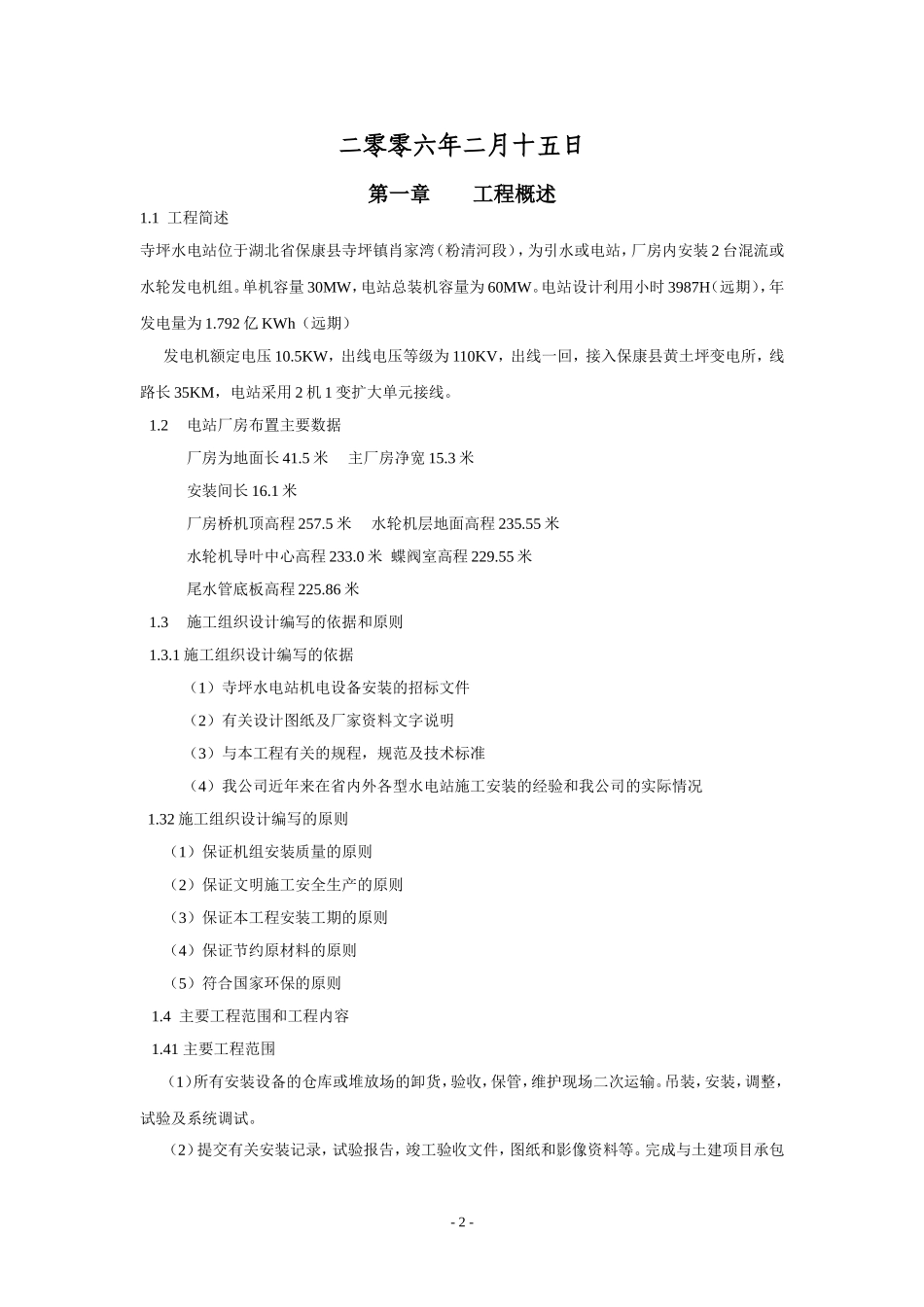

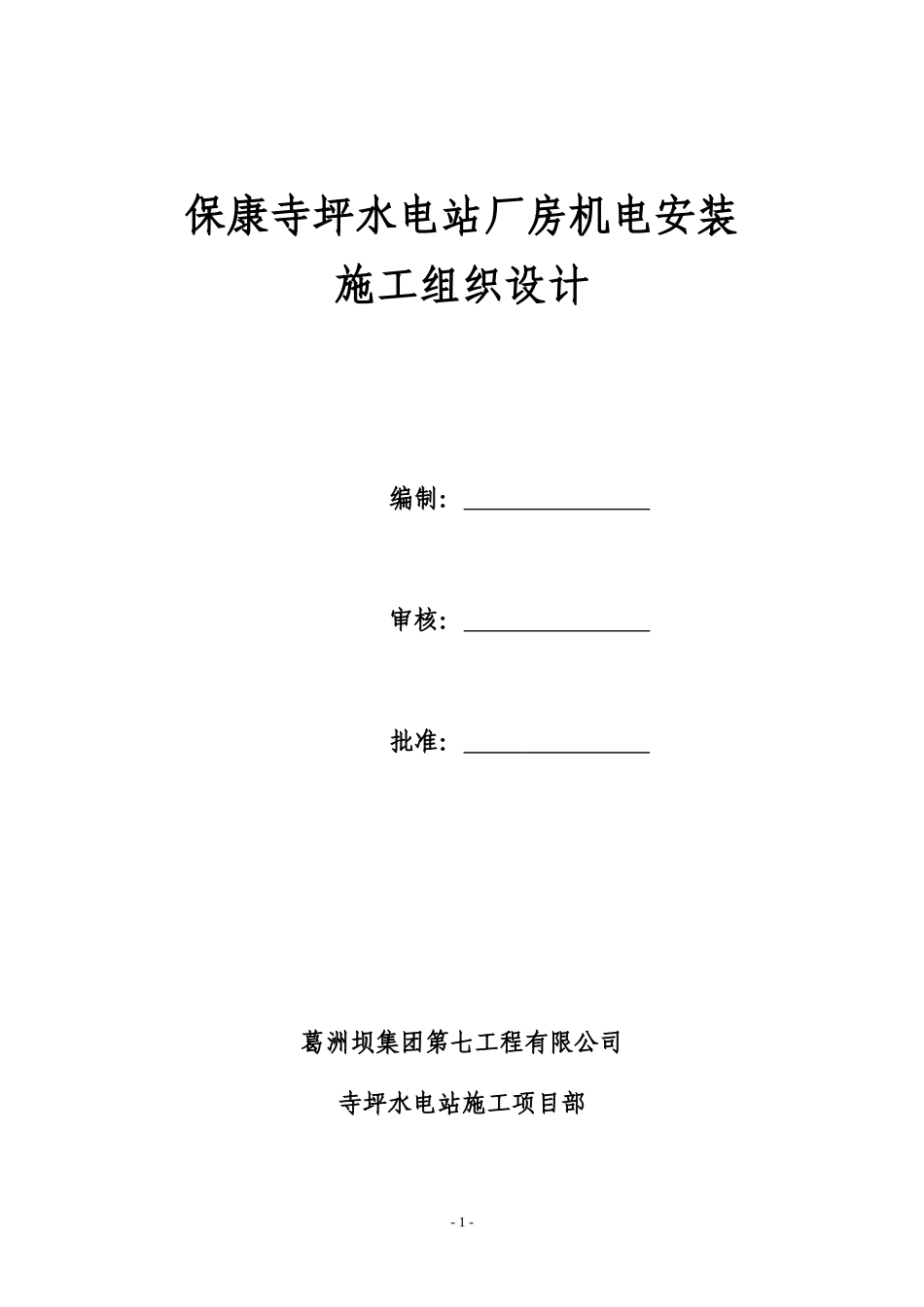

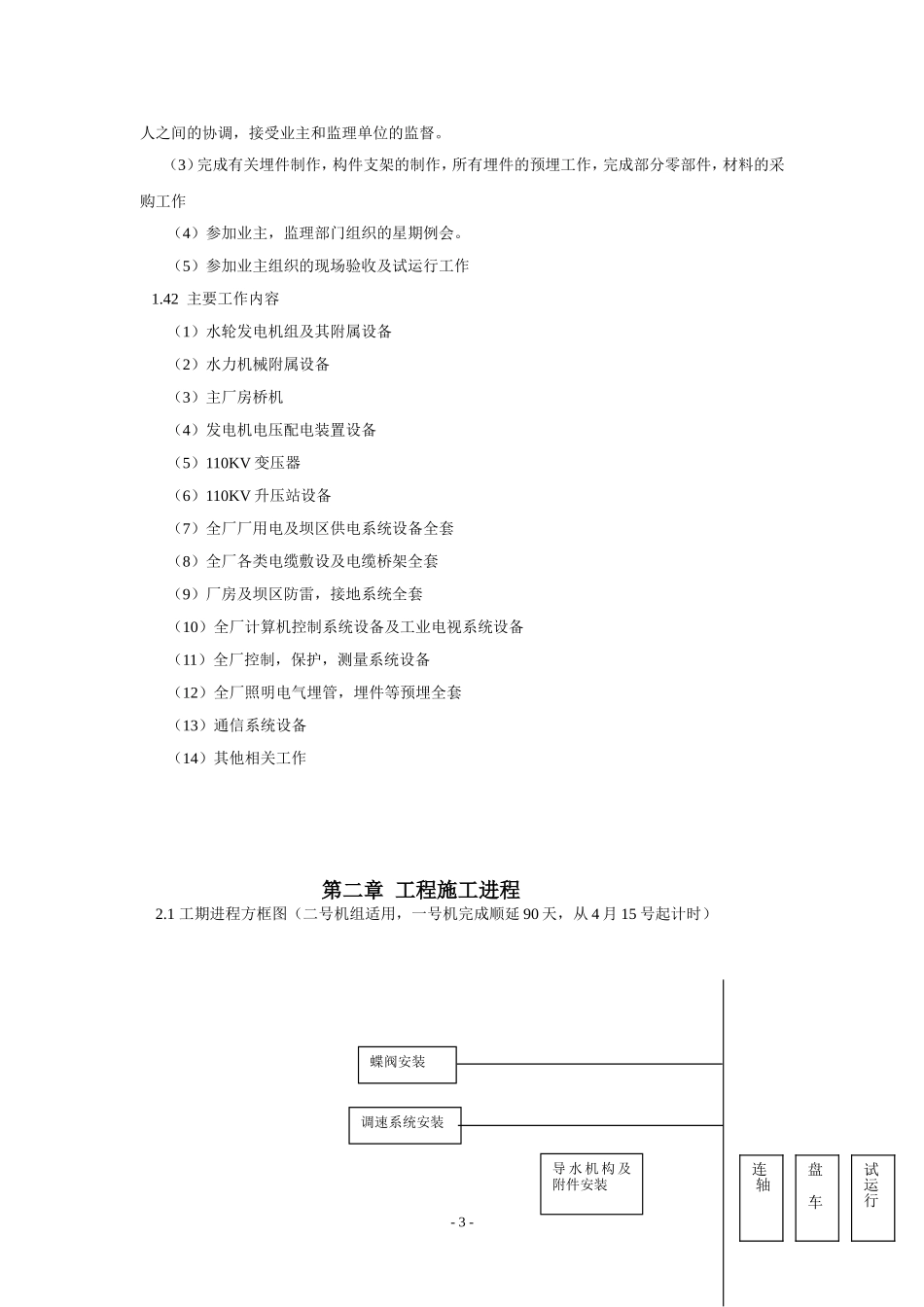

保康寺坪水电站厂房机电安装施工组织设计编制：审核：批准：葛洲坝集团第七工程有限公司寺坪水电站施工项目部-1-二零零六年二月十五日第一章工程概述1.1工程简述寺坪水电站位于湖北省保康县寺坪镇肖家湾（粉清河段），为引水或电站，厂房内安装2台混流或水轮发电机组。单机容量30MW，电站总装机容量为60MW。电站设计利用小时3987H（远期），年发电量为1.792亿KWh（远期）发电机额定电压10.5KW，出线电压等级为110KV，出线一回，接入保康县黄土坪变电所，线路长35KM，电站采用2机1变扩大单元接线。1.2电站厂房布置主要数据厂房为地面长41.5米主厂房净宽15.3米安装间长16.1米厂房桥机顶高程257.5米水轮机层地面高程235.55米水轮机导叶中心高程233.0米蝶阀室高程229.55米尾水管底板高程225.86米1.3施工组织设计编写的依据和原则1.3.1施工组织设计编写的依据（1）寺坪水电站机电设备安装的招标文件（2）有关设计图纸及厂家资料文字说明（3）与本工程有关的规程，规范及技术标准（4）我公司近年来在省内外各型水电站施工安装的经验和我公司的实际情况1.32施工组织设计编写的原则（1）保证机组安装质量的原则（2）保证文明施工安全生产的原则（3）保证本工程安装工期的原则（4）保证节约原材料的原则（5）符合国家环保的原则1.4主要工程范围和工程内容1.41主要工程范围（1）所有安装设备的仓库或堆放场的卸货，验收，保管，维护现场二次运输。吊装，安装，调整，试验及系统调试。（2）提交有关安装记录，试验报告，竣工验收文件，图纸和影像资料等。完成与土建项目承包-2-人之间的协调，接受业主和监理单位的监督。（3）完成有关埋件制作，构件支架的制作，所有埋件的预埋工作，完成部分零部件，材料的采购工作（4）参加业主，监理部门组织的星期例会。（5）参加业主组织的现场验收及试运行工作1.42主要工作内容（1）水轮发电机组及其附属设备（2）水力机械附属设备（3）主厂房桥机（4）发电机电压配电装置设备（5）110KV变压器（6）110KV升压站设备（7）全厂厂用电及坝区供电系统设备全套（8）全厂各类电缆敷设及电缆桥架全套（9）厂房及坝区防雷，接地系统全套（10）全厂计算机控制系统设备及工业电视系统设备（11）全厂控制，保护，测量系统设备（12）全厂照明电气埋管，埋件等预埋全套（13）通信系统设备（14）其他相关工作第二章工程施工进程2.1工期进程方框图（二号机组适用，一号机完成顺延90天，从4月15号起计时）-3-调速系统安装蝶阀安装导水机构及附件安装连轴盘车试运行2.2保证施工进度的措施2.2.1我部将组织一批精英强将，能吃苦能打硬仗的施工技术人员，全攻主机安装的同时，确保一，二次其他设备的安装质量及进度，实现业主的投产发电计划。2.2.2从开箱验收，设备零部件清点，二次运输，安装，调试及试运，严把各环节质量关，严格执行国家颁布的有关规定，规范，规程，符合设计单位及厂家图纸的要求。2.2.3加强内部管理和协调，实行分段目标责任制管理，把施工计划分解到月、周。使各道工序，各项作业落实到总的计划中。2.2.4主动与制造商协作配合，服从业主和监理工程师的总体调度和全程监督，确保寺坪水电站工程安装质量和施工进度的实施。第三章施工组织及资源的配置3.1施工组织建设的原则3.1.1科学的组织管理，先进的工程技术，合理的资源配置对各工段的各个环节的施工进行控制和管理，保证寺坪水电站机电安装工程的顺利进行。3.1.2合理调配劳务及设备，合理安排最佳配备，优质施工。3.1.3加强质量控制，服从业主及监理部门管理，确保施工总进程。3.1.4文明施工安全生产，作好与其他承包商的协调工作，执行国家环保法规。3.2现场施工组织主要负责人寺坪水电站安装施工，我方管理和施工主要负责人项目经理：曾显项目副经理：魏巍项目总工：金洪炳水机工程师：袁俊水机班长：赵长久-4-预埋件导叶预装主轴转轮导叶安装轴瓦研刮定子叠片组装实验上机架及附件下机架定子组圆下线喷漆干燥实验电气一次电气二次及所有电缆微机通讯调试照明溢洪道进水塔电气工程师：徐海清电气班长：熊亮实验员：许汗文起重机师：田彦清3.3资源配置3.3.1人员配置（见表）工种主机工辅机工电气一...
