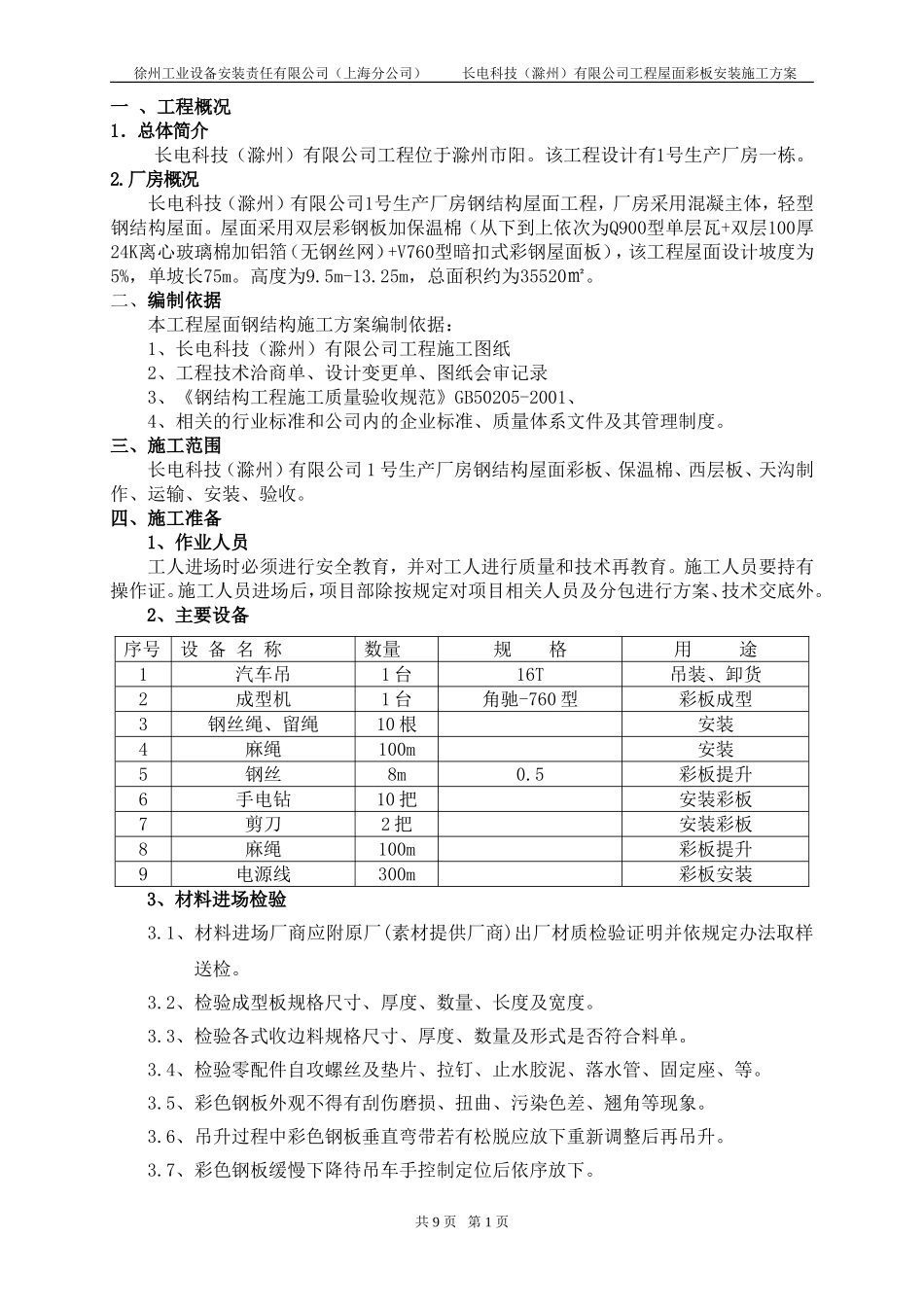

徐州工业设备安装责任有限公司（上海分公司）长电科技（滁州）有限公司工程屋面彩板安装施工方案一、工程概况1．总体简介长电科技（滁州）有限公司工程位于滁州市阳。该工程设计有1号生产厂房一栋。2.厂房概况长电科技（滁州）有限公司1号生产厂房钢结构屋面工程，厂房采用混凝主体，轻型钢结构屋面。屋面采用双层彩钢板加保温棉（从下到上依次为Q900型单层瓦+双层100厚24K离心玻璃棉加铝箔（无钢丝网）+V760型暗扣式彩钢屋面板），该工程屋面设计坡度为5%，单坡长75m。高度为9.5m-13.25m，总面积约为35520㎡。二、编制依据本工程屋面钢结构施工方案编制依据：1、长电科技（滁州）有限公司工程施工图纸2、工程技术洽商单、设计变更单、图纸会审记录3、《钢结构工程施工质量验收规范》GB50205-2001、4、相关的行业标准和公司内的企业标准、质量体系文件及其管理制度。三、施工范围长电科技（滁州）有限公司1号生产厂房钢结构屋面彩板、保温棉、西层板、天沟制作、运输、安装、验收。四、施工准备1、作业人员工人进场时必须进行安全教育，并对工人进行质量和技术再教育。施工人员要持有操作证。施工人员进场后，项目部除按规定对项目相关人员及分包进行方案、技术交底外。2、主要设备序号设备名称数量规格用途1汽车吊1台16T吊装、卸货2成型机1台角驰-760型彩板成型3钢丝绳、留绳10根安装4麻绳100m安装5钢丝8m0.5彩板提升6手电钻10把安装彩板7剪刀2把安装彩板8麻绳100m彩板提升9电源线300m彩板安装3、材料进场检验3.1、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明并依规定办法取样送检。3.2、检验成型板规格尺寸、厚度、数量、长度及宽度。3.3、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。3.4、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。3.5、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。3.6、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊升。3.7、彩色钢板缓慢下降待吊车手控制定位后依序放下。共9页第1页徐州工业设备安装责任有限公司（上海分公司）长电科技（滁州）有限公司工程屋面彩板安装施工方案3.8、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装公母扣合)并应以尼龙绳或麻绳固定于钢构之主构件上,屋面板隔跨堆放,不得置于檩条中央。3.9、屋面板吊运的材料堆放（屋面板采用现场地面成型,暂定在1轴）3.9.1、材料进场至指定地点前须分批分类吊放,不立即使用时应整齐堆置并以帆布或塑胶布覆盖。3.9.2、地面堆放材料时为保持干燥须铺设枕木(枕木高于6cm以上),材料不得接触地面,枕木间距不大于3M,且需安排倾斜放置,以利排水。3.9.3、材料吊运屋架前应以钢带捆扎束紧。3.9.4、材料吊上屋架施工要点。吊放钢板前须先在女儿墙位置设置挡板防止钢板滑落，并使用麻绳捆绑固定。4、施工准备4.1、钢结构主体验收合格；4.2、防火涂脸粉刷完成；4.3、材料复验或抽检合格；4.4、各种施工机具设备检查正常。4.5、施工前认真查阅图纸、洽商、方案、相关安全质量规范，找出屋面工程中施工难点、安全质量施工注意点等，做到施工中重点突出。五、施工方法1、施工部署1.1流水施工段划分第一单元：G～M/1～20轴线第二单元：A～G/1～20轴线1.2劳动力计划部位人数屋面板成型接板公工5人屋面板、保温棉运输运板板工5人屋面天沟安装安装工3人屋面保温棉铺设铺棉工3人屋面板安装铺板工8人屋面收边、泛水安装安装工3人1.3、施工工序安排彩板进场搭设施工平台下层板安装屋面板成型屋共9页第2页徐州工业设备安装责任有限公司（上海分公司）长电科技（滁州）有限公司工程屋面彩板安装施工方案面板倒运保温棉铺设屋面板安装屋脊帽盖安装山墙泛水安装天沟防水处理零星修补工程验收2、钢结构屋面彩板安装施工方法2.1屋面底板施工方法屋面底板采用组合型移动钢管架作为施工平台，脚手架的高低根据屋面坡度调整。屋面底板为上中下节Q900型板，中间接头采用压型收边板连接，每跨可独立安装。施工时先确定隅撑在檩条到梁边距离，然后将隅撑拆下，将底板用自攻螺丝固定于檩条上（檩条下折边），依照量出的尺寸在底板上开孔，再将...
