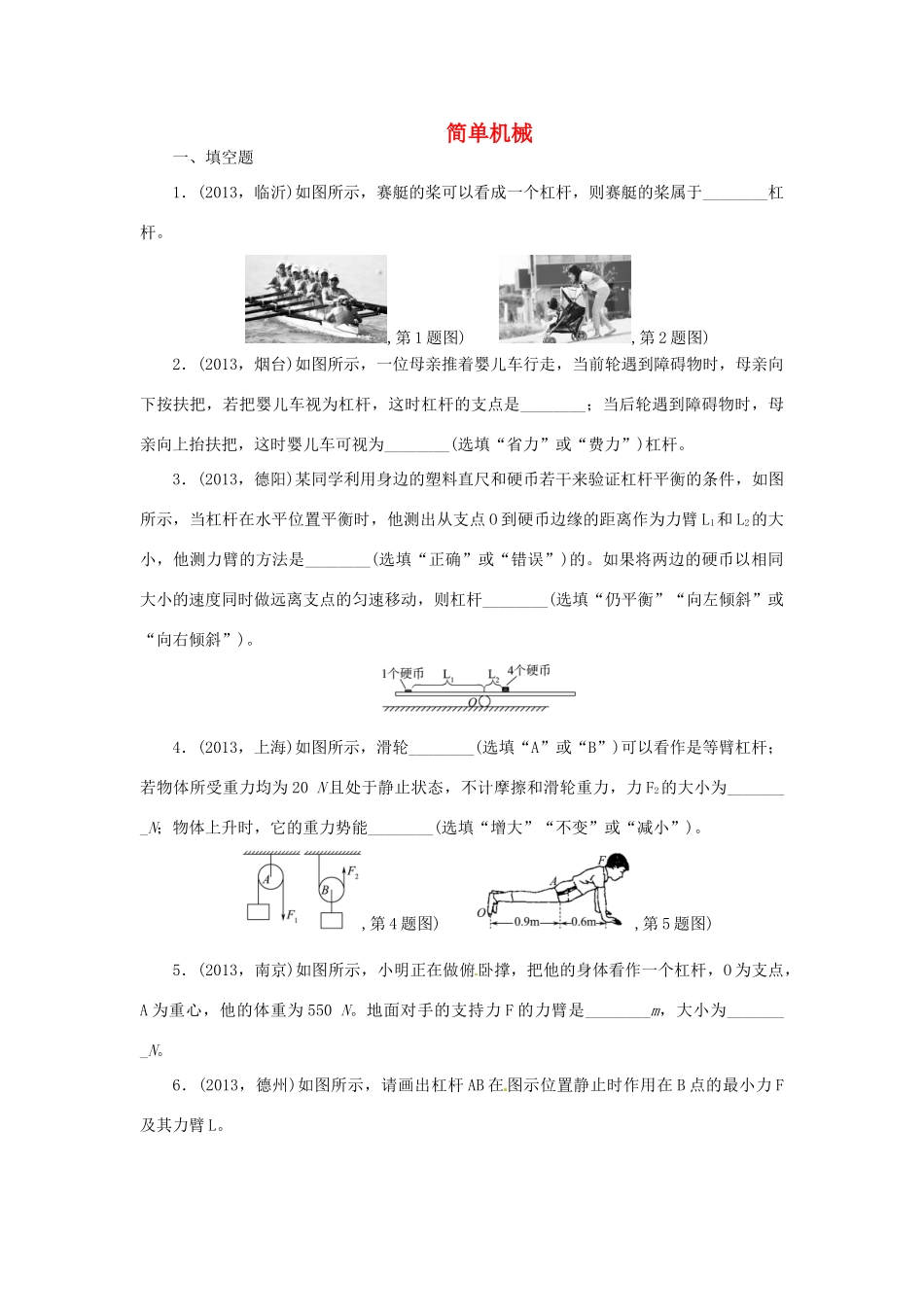

简单机械一、填空题1．(2013，临沂)如图所示，赛艇的桨可以看成一个杠杆，则赛艇的桨属于________杠杆。,第1题图),第2题图)2．(2013，烟台)如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点是________；当后轮遇到障碍物时，母亲向上抬扶把，这时婴儿车可视为________(选填“省力”或“费力”)杠杆。3．(2013，德阳)某同学利用身边的塑料直尺和硬币若干来验证杠杆平衡的条件，如图所示，当杠杆在水平位置平衡时，他测出从支点O到硬币边缘的距离作为力臂L1和L2的大小，他测力臂的方法是________(选填“正确”或“错误”)的。如果将两边的硬币以相同大小的速度同时做远离支点的匀速移动，则杠杆________(选填“仍平衡”“向左倾斜”或“向右倾斜”)。4．(2013，上海)如图所示，滑轮________(选填“A”或“B”)可以看作是等臂杠杆；若物体所受重力均为20N且处于静止状态，不计摩擦和滑轮重力，力F2的大小为________N；物体上升时，它的重力势能________(选填“增大”“不变”或“减小”)。,第4题图),第5题图)5．(2013，南京)如图所示，小明正在做俯卧撑，把他的身体看作一个杠杆，O为支点，A为重心，他的体重为550N。地面对手的支持力F的力臂是________m，大小为________N。6．(2013，德州)如图所示，请画出杠杆AB在图示位置静止时作用在B点的最小力F及其力臂L。7．(2013，日照)如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法。二、选择题8．(2013，长沙)如图所示的用具中属于费力杠杆的是()9．如图为我国古代建造宫殿移动大木料的情景，此图提供的信息解释不合理的是()A．左边的人所使用的撬棒相当于省力杠杆B．大木料下放置小圆木是为了减少摩擦力C．通过杠杆移动木料时可以省力D．抬起大木料的一端则另一端对地面的压力等于重力,第9题图),第10题图)10．(2013，杭州)如图，手持10kg物体保持平衡，此时肱二头肌收缩所承受的力一定()A．大于98NB．小于98NC．等于98ND．等于10kg11．(2013，衢州)如图是研究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为()A．6个B．4个C．3个D．2个,第11题图),第12题图)12．(2013，福州)小明用如图所示的滑轮组，将重为1.5N的物体匀速提升到一定高度，在此过程中，手拉力的大小实际应该是()A．小于0.75NB．等于0.75NC．大于0.75ND．等于0.5N13．(2013，泉州)如图所示，用下列装置提升同一重物，若不计滑轮自重及摩擦，则最省力的是()14．(2013，随州)雅安地震后，许多救灾人员用如图所示的“大力钳”剪断废墟中的钢筋，救出被困群众。大力钳上的主要数据如图。若某救灾人员在“握力作用处”向下施加压力F，则“被钳钢筋”承受的压力为()A．6FB．36FC．18FD．用大力钳剪断钢筋的过程，省力且省功,第14题图),第15题图)15．(2013，绍兴)如图所示，物体A在水平拉力F的作用下，以0.2m/s的速度在水平面上做匀速直线运动，此时弹簧秤示数如图所示。若不计滑轮、弹簧秤和绳的重力及滑轮与绳之间的摩擦，则下列说法中正确的是()A．拉力F为2NB．此滑轮是定滑轮C．拉力F的功率为0.4WD．以物体A为参照物，弹簧秤是静止的三、实验探究题16．(2013，苏州)某同学做探究“杠杆平衡条件”的实验。(1)实验时，为了方便对力臂的测量，该同学先调节平衡螺母，使杠杆在________位置平衡；通过多次实验，该同学得到了杠杆的平衡条件。(2)实验中，在杠杆上的A点挂四个重均为0.5N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆水平平衡，如图所示，测力计的示数是________N；如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将________(选填“变大”“不变”或“变小”)。四、综合应用题17．(2013，呼和浩特)如图所示，轻质杠杆MN长0.8m，ON＝0.6m，F2＝10N，杠杆处于静止状态，与水平方向的夹角为30°，F1的方向竖直向下，F2沿水平方向。试计算：(1)F2的力臂。(2)F1的大小。(3)若知道O点支持物对杠杆支持力的方向垂直于杠杆沿OP方向，支持力F的大小。
