中考物理二轮(作图题)专题训练 苏科版试卷VIP免费

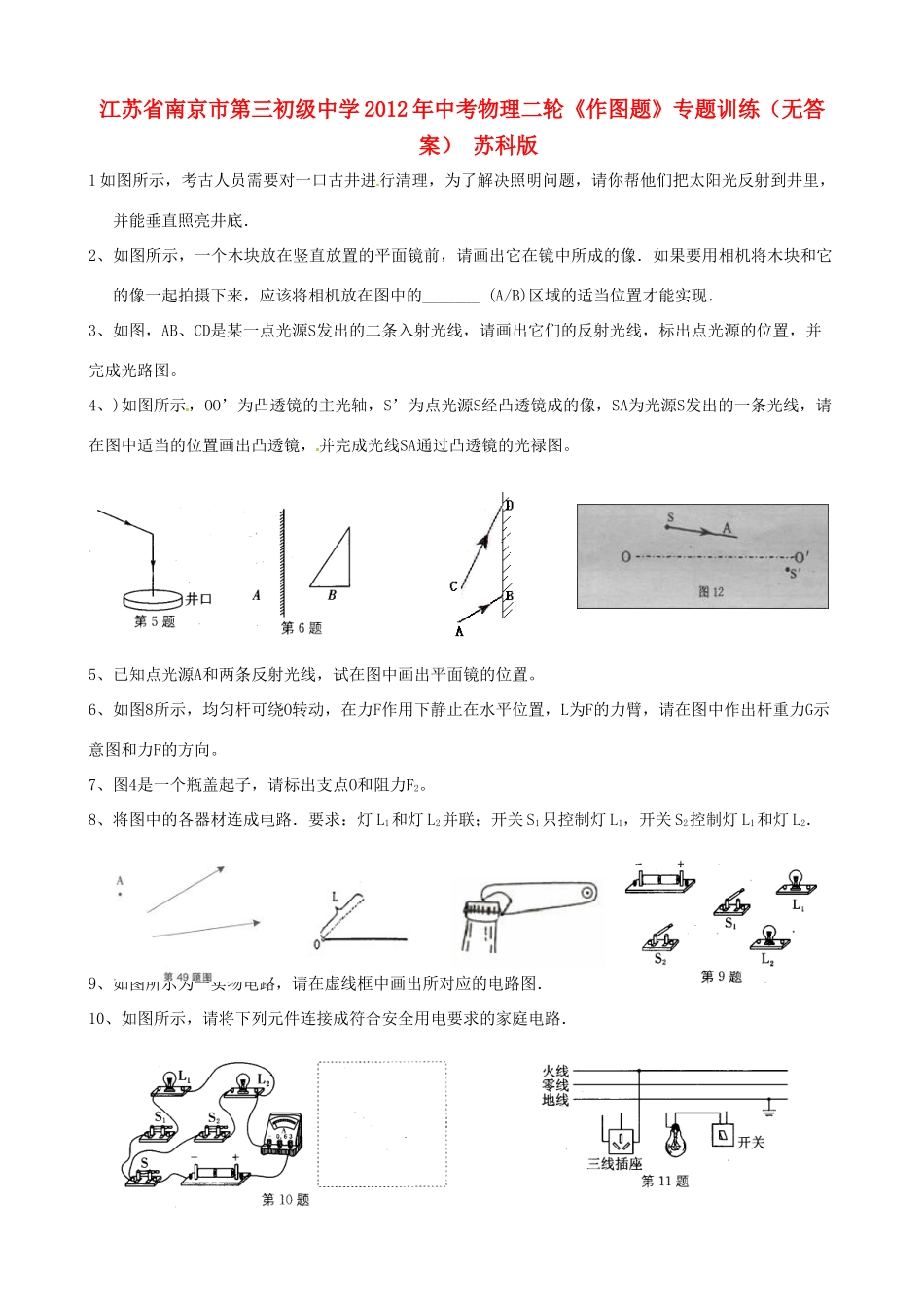

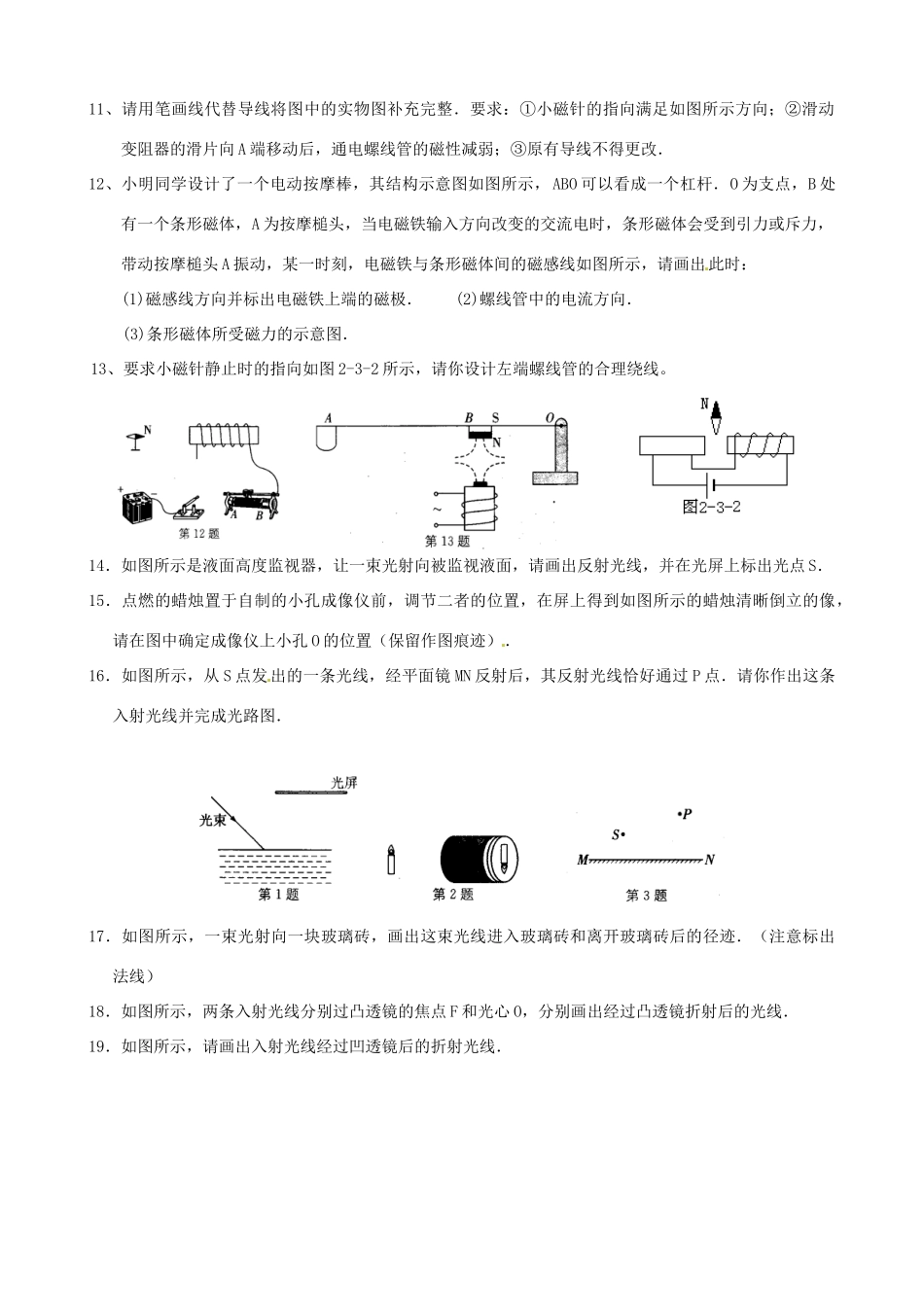

江苏省南京市第三初级中学2012年中考物理二轮《作图题》专题训练（无答案）苏科版1如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底．2、如图所示，一个木块放在竖直放置的平面镜前，请画出它在镜中所成的像．如果要用相机将木块和它的像一起拍摄下来，应该将相机放在图中的_______(A/B)区域的适当位置才能实现．3、如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。4、)如图所示，OO’为凸透镜的主光轴，S’为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光禄图。5、已知点光源A和两条反射光线，试在图中画出平面镜的位置。6、如图8所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杆重力G示意图和力F的方向。7、图4是一个瓶盖起子，请标出支点O和阻力F2。8、将图中的各器材连成电路．要求：灯L1和灯L2并联；开关S1只控制灯L1，开关S2控制灯L1和灯L2．9、如图所示为一实物电路，请在虚线框中画出所对应的电路图．10、如图所示，请将下列元件连接成符合安全用电要求的家庭电路．11、请用笔画线代替导线将图中的实物图补充完整．要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱；③原有导线不得更改．12、小明同学设计了一个电动按摩棒，其结构示意图如图所示，ABO可以看成一个杠杆．O为支点，B处有一个条形磁体，A为按摩槌头，当电磁铁输入方向改变的交流电时，条形磁体会受到引力或斥力，带动按摩槌头A振动，某一时刻，电磁铁与条形磁体间的磁感线如图所示，请画出此时：(1)磁感线方向并标出电磁铁上端的磁极．(2)螺线管中的电流方向．(3)条形磁体所受磁力的示意图．13、要求小磁针静止时的指向如图2-3-2所示，请你设计左端螺线管的合理绕线。14．如图所示是液面高度监视器，让一束光射向被监视液面，请画出反射光线，并在光屏上标出光点S．15．点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O的位置（保留作图痕迹）．16．如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．17．如图所示，一束光射向一块玻璃砖，画出这束光线进入玻璃砖和离开玻璃砖后的径迹．（注意标出法线）18．如图所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．19．如图所示，请画出入射光线经过凹透镜后的折射光线．20．如图所示是两柬激光分别射向并通过甲、乙两透镜的传播路径，请在方框内分别填上适当的透镜．21．重为10N的木球静止在水面上，在图中画出它所受力的示意图．22．请在图中画出小球所受力的示意图．23．如图所示，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．24．一重为G的物体A，随着传送带一起沿水平方向向右做匀速运动，不计空气阻力，请在图中画出物体A受力情况的示意图．25．画出图中F1的力臂l1，并在A点画出阻力F2的示意图．26．下图是用钓鱼竿钓鱼的示意图，O为支点，F1是手对鱼竿的作用力，请画出：(1)F1的力臂．(2)鱼受到重力的示意图．27．如图所示，为用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂．28．请在图中画出使用该滑轮组最省力的绕线方式．29．为节约电能，在居民楼的楼道中，装有声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭，白天，无论发出多大的声音，灯也不亮．请将图中的器材连成符合楼道要求的电路．30．在如图所示电路的两个虚线框内分别填入电源或开关的符号，并满足闭合任意一个开关都能使小灯泡L发光．31．小明同学做“用电流表测电流”实验的电路如图所示，请用笔画线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流．32．教学楼每层走廊的中间装...
