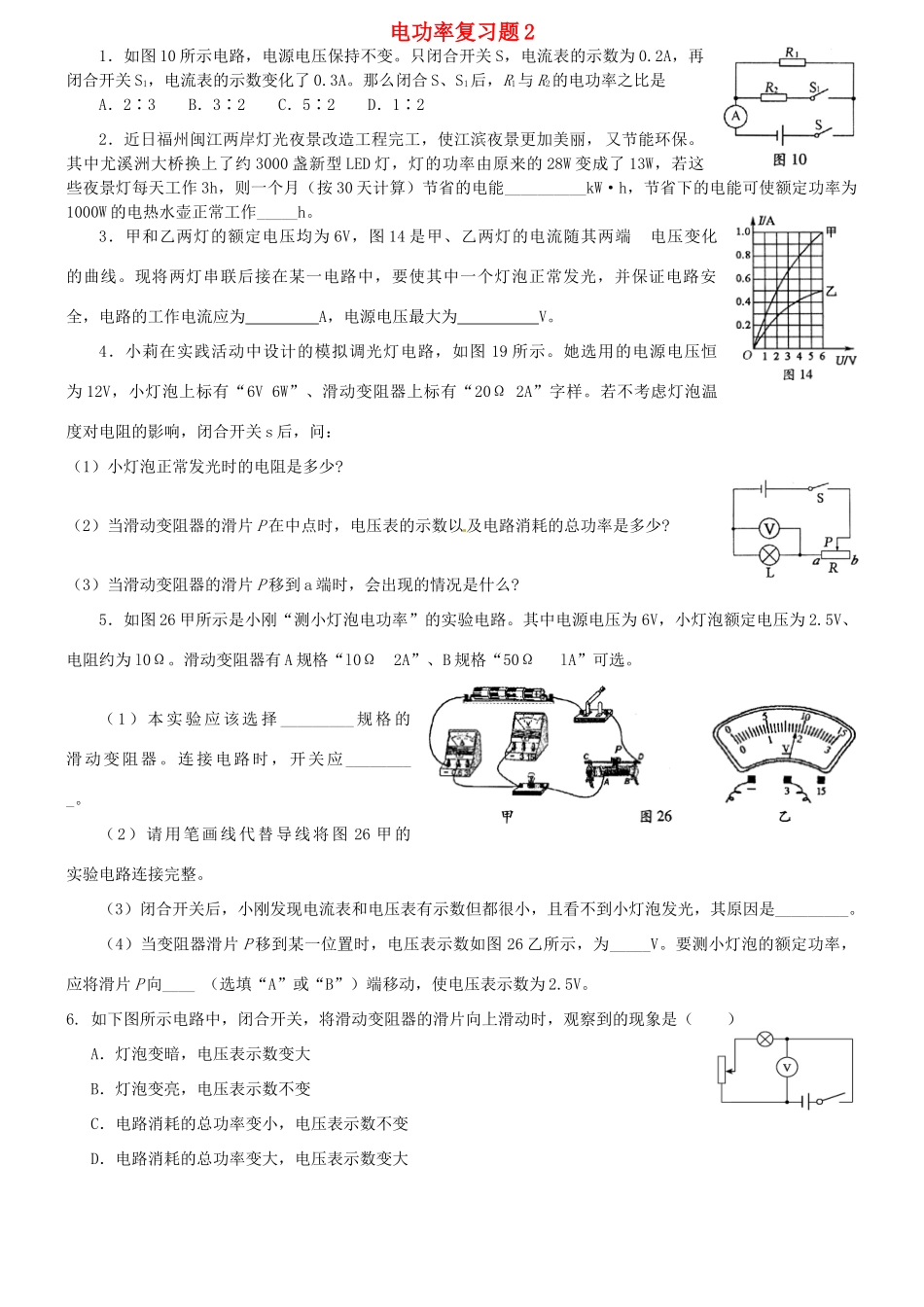

电功率复习题21．如图10所示电路，电源电压保持不变。只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。那么闭合S、S1后，R1与R2的电功率之比是A．2∶3B．3∶2C．5∶2D．1∶22．近日福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加美丽，又节能环保。其中尤溪洲大桥换上了约3000盏新型LED灯，灯的功率由原来的28W变成了13W，若这些夜景灯每天工作3h，则一个月（按30天计算）节省的电能__________kW·h，节省下的电能可使额定功率为1000W的电热水壶正常工作_____h。3．甲和乙两灯的额定电压均为6V，图14是甲、乙两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为A，电源电压最大为V。4．小莉在实践活动中设计的模拟调光灯电路，如图19所示。她选用的电源电压恒为12V，小灯泡上标有“6V6W”、滑动变阻器上标有“20Ω2A”字样。若不考虑灯泡温度对电阻的影响，闭合开关s后，问：（1）小灯泡正常发光时的电阻是多少?（2）当滑动变阻器的滑片P在中点时，电压表的示数以及电路消耗的总功率是多少?（3）当滑动变阻器的滑片P移到a端时，会出现的情况是什么?5．如图26甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。滑动变阻器有A规格“l0Ω2A”、B规格“50ΩlA”可选。（1）本实验应该选择_________规格的滑动变阻器。连接电路时，开关应_________。（2）请用笔画线代替导线将图26甲的实验电路连接完整。（3）闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是_________。（4）当变阻器滑片P移到某一位置时，电压表示数如图26乙所示，为_____V。要测小灯泡的额定功率，应将滑片P向____（选填“A”或“B”）端移动，使电压表示数为2.5V。6.如下图所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大7．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.18A一0.5AB．滑动变阻器阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W8．小明手中有一只白炽灯泡，上面标有“220V100W”字样，说明这只灯泡正常发光时的电阻大小为Ω，正常发光时实际功率为________W；当通过它的电流大小为0.2A时，它消耗的实际电功率大小为W。9．如图所示电路中，电源电压为3V且保持不变，小灯泡L的规格为“6V3.6W”，滑动变阻器的最大阻值R’＝20Ω。当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是，灯Ｌ的实际电功率变化范围是。(假定灯丝电阻不受温度影响).10．在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω1A”字样．左图是小向同学没有连接完的实物电路。⑴请你用笔画线代替导线，将实物电路连接完整（2分）；⑵实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因是；⑶故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置，电压表的示数如右图甲所示，此时电压为V，要测量小灯泡的额定功率，应将滑片P向端滑动（选填“左”或“右”）；⑷当小灯泡正常发光时，电流表的示数如右图乙所示，则小灯泡的额定功率是W。11．在图甲所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1标有“100Ω2A”字样。闭合开关S后，电流表A1和A2的示数分别如图乙所示。求：PA1A2R2R1甲乙SR⑴电阻R2的阻值。⑵通电10秒钟，电流通过电阻R2所做的功W2。⑶重新移动滑动变阻器R1的滑片P，使两个电流表指针偏离零刻度的角度恰好相同，求此...
