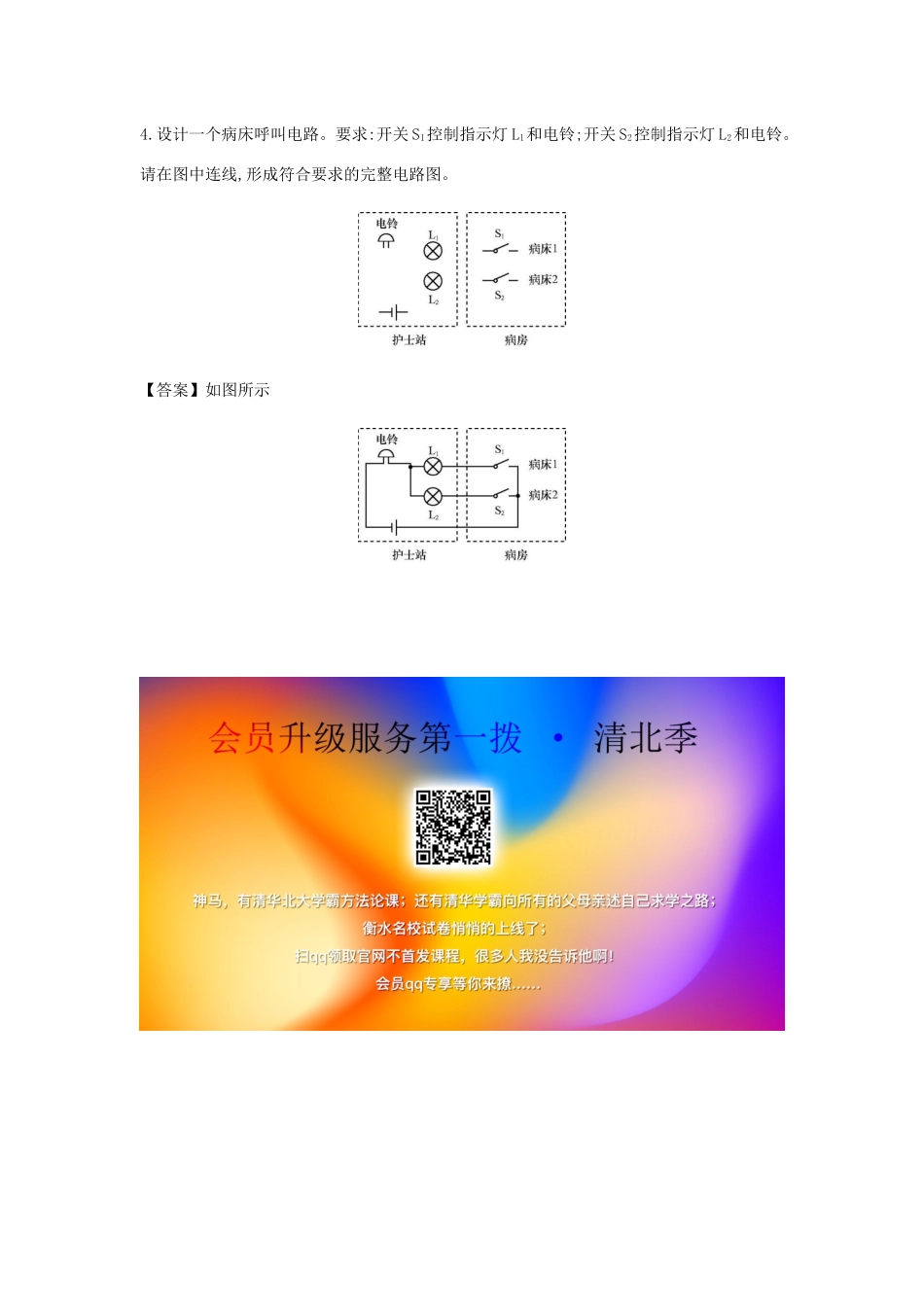

类型六电学作图内容作图要点、要求画电路图元件关系正确、作图美观连接实物电路(含家庭电路)注意滑动变阻器的接法、连接方式正确,不能短路,电流表、电压表所测对象符合要求磁体、磁场画磁感线方向,标明磁体N、S极电磁联系会用右手螺旋定则判断通电螺线管的磁场方向(标N、S极)或标电流方向,一般不要求绕线1.(2019·湖北荆门)小华用两个单刀双掷开关S1、S2和若干导线,设计了一个双控开关电路,在大门处和卧室门口都能控制客厅日光灯的开和关,在图中,a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成,请根据小华的意图,用笔画线代替导线,完成连接。【答案】如图所示2.(2019·辽宁辽阳)A、B是两个电磁铁,闭合开关后,小磁针在如图所示的位置静止,C是两个电磁铁之间的一条磁感线,请标出:(1)电磁铁间磁感线的方向;(2)电源右端的极性(用“+”或“-”表示);(3)电磁铁B上方小磁针的N极。【答案】如图所示3.(2019·内蒙古赤峰)吸油烟机的主要元件有照明灯、电动机(元件符号为)。在使用中,有时需要照明灯、电动机同时工作,有时需要它们各自独立工作。按照上述要求,在图中画出其工作原理电路图(电源已给出)。【答案】如图所示4.设计一个病床呼叫电路。要求:开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃。请在图中连线,形成符合要求的完整电路图。【答案】如图所示
