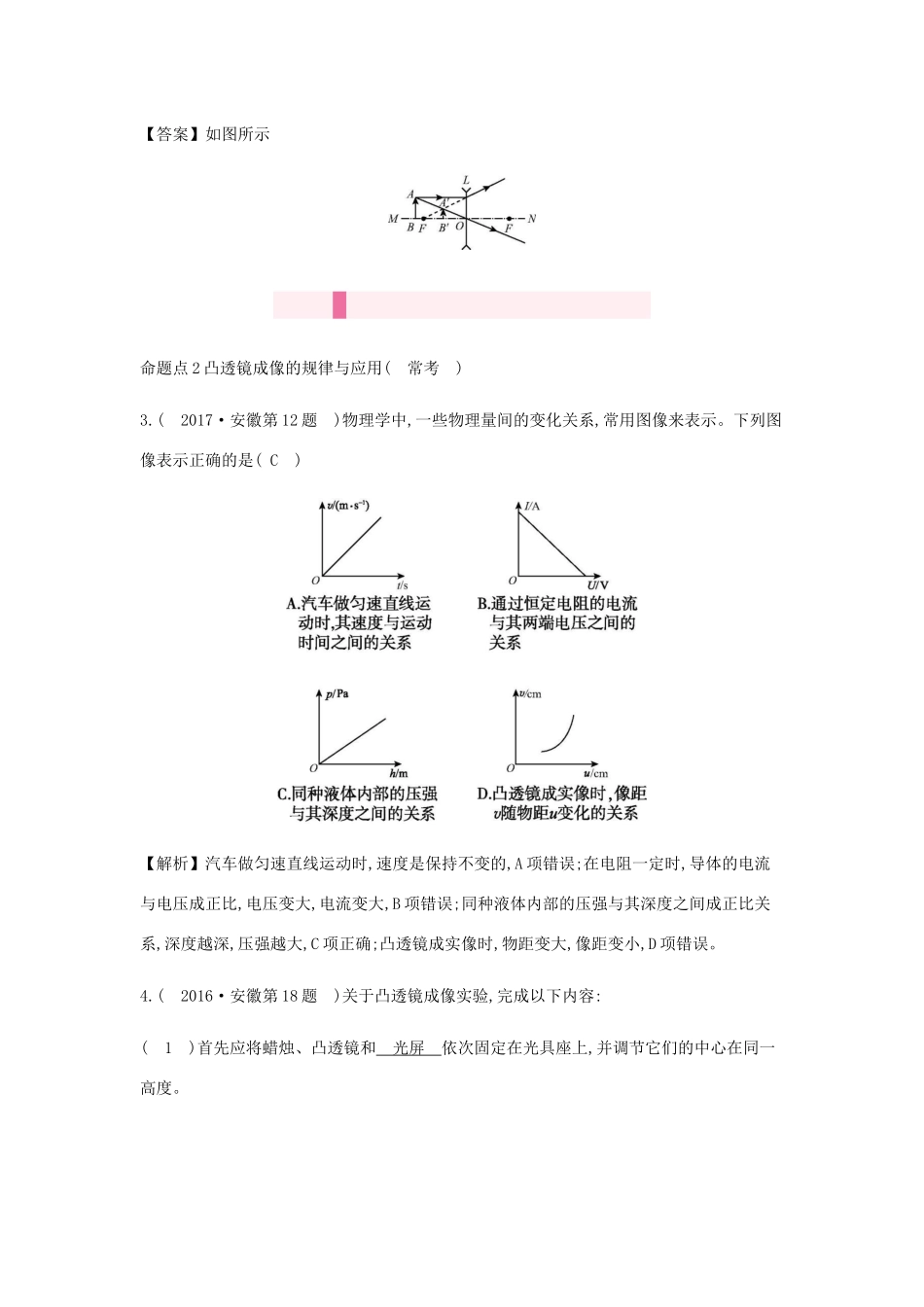

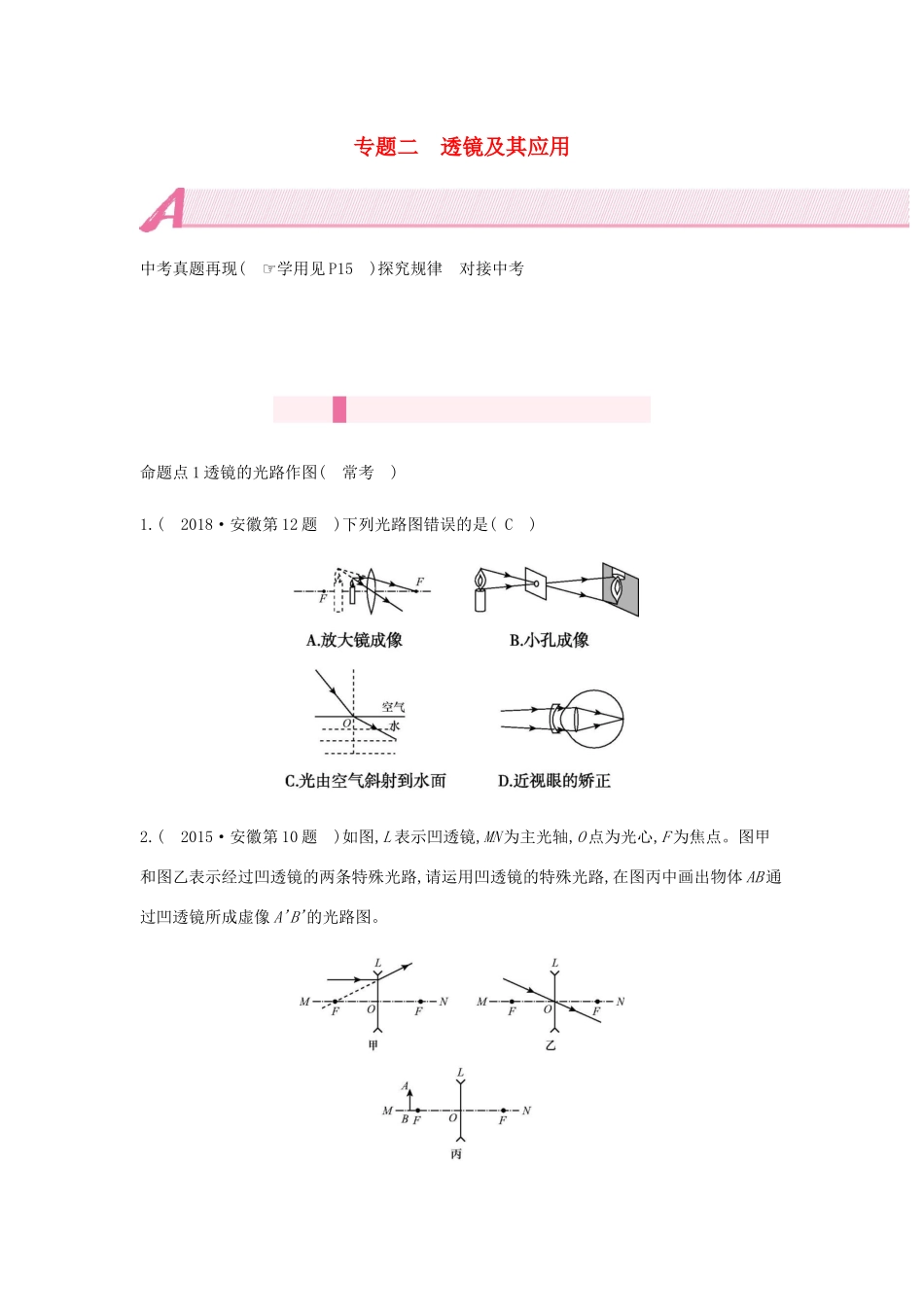

专题二透镜及其应用中考真题再现(☞学用见P15)探究规律对接中考命题点1透镜的光路作图(常考)1.(2018·安徽第12题)下列光路图错误的是(C)2.(2015·安徽第10题)如图,L表示凹透镜,MN为主光轴,O点为光心,F为焦点。图甲和图乙表示经过凹透镜的两条特殊光路,请运用凹透镜的特殊光路,在图丙中画出物体AB通过凹透镜所成虚像A'B'的光路图。【答案】如图所示命题点2凸透镜成像的规律与应用(常考)3.(2017·安徽第12题)物理学中,一些物理量间的变化关系,常用图像来表示。下列图像表示正确的是(C)【解析】汽车做匀速直线运动时,速度是保持不变的,A项错误;在电阻一定时,导体的电流与电压成正比,电压变大,电流变大,B项错误;同种液体内部的压强与其深度之间成正比关系,深度越深,压强越大,C项正确;凸透镜成实像时,物距变大,像距变小,D项错误。4.(2016·安徽第18题)关于凸透镜成像实验,完成以下内容:(1)首先应将蜡烛、凸透镜和光屏依次固定在光具座上,并调节它们的中心在同一高度。(2)图中O为凸透镜的光心,F为焦点,请画出烛焰上的S点发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线,并确定其像的位置S'。【答案】如图所示(3)实验中当物距u等于焦距f时,某同学却发现在光屏一侧透过凸透镜看到了烛焰正立、放大的像。对此下列解释合理的是B。A.因为烛焰有一定的宽度,实际上它的某些部分到凸透镜的距离稍大于焦距B.因为烛焰有一定的宽度,实际上它的某些部分到凸透镜的距离稍小于焦距C.这是烛焰发出的光经凸透镜表面反射形成的像名师考点精讲(☞学用见P16~19)学思结合高效突破考点一透镜1.透镜及与透镜相关的概念凸透镜凹透镜特征中间厚、边缘薄中间薄、边缘厚相关名词光心主轴上有个特殊的点,通过这个点的光传播方向不变,这个点叫做透镜的光心主光轴通过透镜两个球面球心的直线焦点凸透镜能使跟主光轴平行的光会聚在主光轴上的一点,这个点叫做焦点(F)。凸透镜有两个焦点入射光线平行于主光轴,经凹透镜折射后,出射光线的反向延长线交于主光轴上一点,这一点为虚焦点(F)焦距焦点到透镜光心的距离(用f表示)物距物体到光心的距离(用u表示)像距像到光心的距离(用v表示)2.透镜对光的作用凸透镜凹透镜对光的作用会聚作用发散作用特殊光线平行主光轴平行主光轴的光经凸透镜折射后,折射光线经过焦点平行主光轴的光经凹透镜折射后,折射光线的反向延长线经过焦点过光心过光心的光不改变传播方向,即不发生折射过焦点过焦点的光折射后折射光线与主光轴平行1.对于凸透镜而言,焦距是其重要的物理参数。凸透镜凸起程度越大,对光的会聚能力越强,那么它的焦距就越小。2.折射光线总是偏向透镜较厚的地方。典例1如图所示,已给出了入射光线和折射光线,请在方框内画出合适的透镜。【解析】凸透镜对光线有会聚作用,题图甲中折射光线与入射光线相比,向主光轴方向偏折,光线会聚了,所以方框内为凸透镜;凹透镜对光线有发散作用,题图乙中折射光线与入射光线相比,远离主光轴偏折,光线发散了,所以方框内为凹透镜。【答案】如图所示【特别提醒】会聚作用和会聚光线是不同的,发散作用和发散光线也是不同的。会聚作用射出的不一定是会聚光线,发散作用射出的也不一定是发散光线。典例2(2019·江苏扬州)如图,请完成光线通过凸透镜的光路图。【解析】通过二倍焦距处的光线经凸透镜折射后,折射光线通过凸透镜另一侧的二倍焦距处,通过光心的光线传播方向不改变。【答案】如图所示针对训练1.(2019·四川巴中)请将光路图补充完整。【答案】如图所示2.(2019·湖北黄石)凸透镜如图所示,MN为主光轴,O点为光心,F点为焦点,请在图中画出三条光线的折射光线,并作出物点S的像点S'(注意保留作图痕迹)。【答案】如图所示考点二生活中的透镜1.照相机:镜头由一组透镜组成,相当于一个凸透镜。照相时,物体离照相机的镜头较远,成倒立、缩小的实像。2.投影仪:利用凸透镜来成像,成像时,物体离投影仪的镜头较近,成倒立、放大的实像。3.放大镜:生活中常用的放大镜,其实质是一个凸透镜,成像时,物体离放大镜的距离在一倍焦距以内,成正立、放大的虚像。典例3(2019·山东潍坊)小明通过透镜观察“美丽潍坊”四个字,看到的情形如图所示,下列说法正确的是()A.该...
