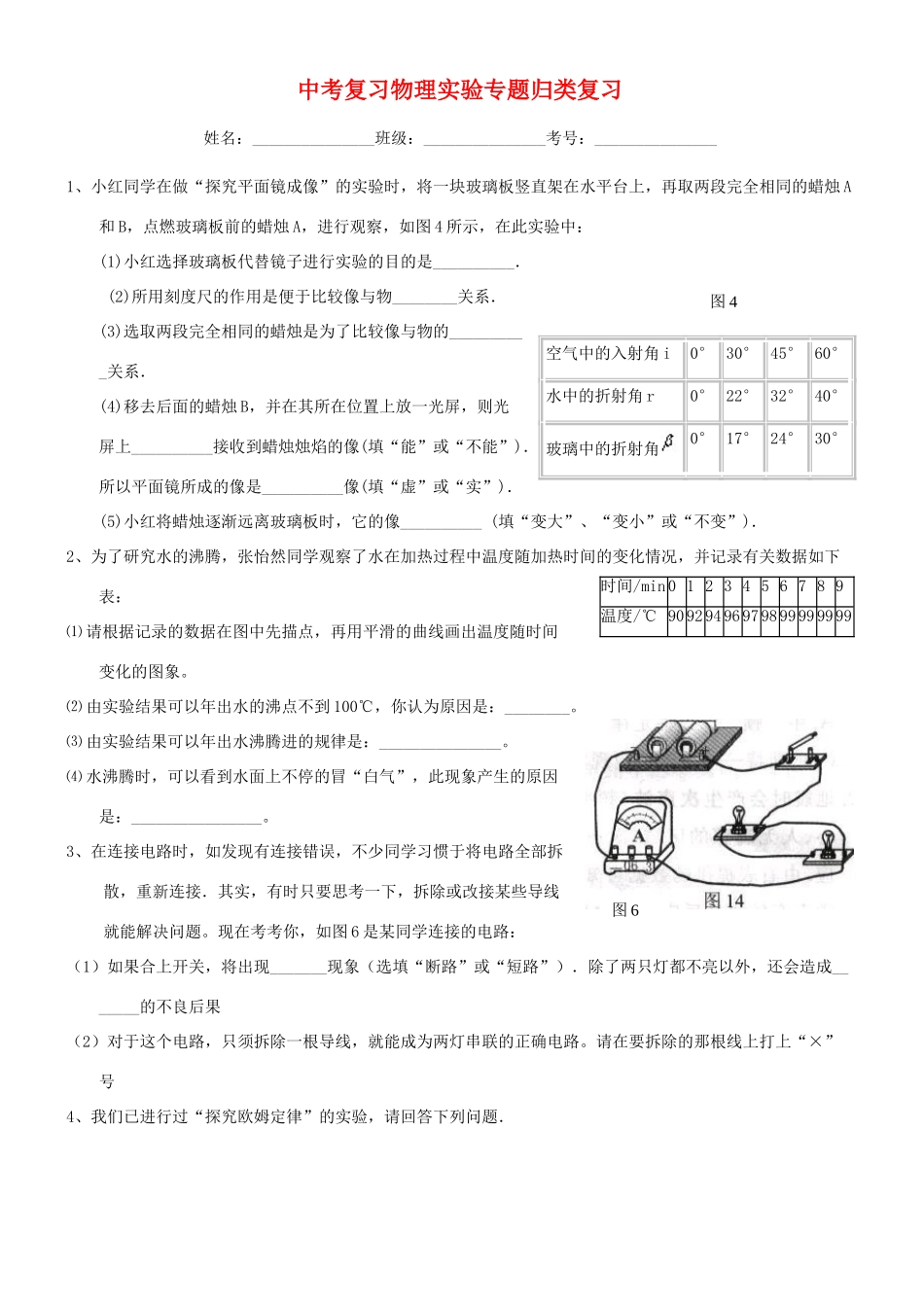

中考复习物理实验专题归类复习姓名：_______________班级：_______________考号：_______________1、小红同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图4所示，在此实验中：(1)小红选择玻璃板代替镜子进行实验的目的是__________．(2)所用刻度尺的作用是便于比较像与物________关系．(3)选取两段完全相同的蜡烛是为了比较像与物的__________关系．(4)移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上__________接收到蜡烛烛焰的像(填“能”或“不能”)．所以平面镜所成的像是__________像(填“虚”或“实”)．(5)小红将蜡烛逐渐远离玻璃板时，它的像__________(填“变大”、“变小”或“不变”)．2、为了研究水的沸腾，张怡然同学观察了水在加热过程中温度随加热时间的变化情况，并记录有关数据如下表：⑴请根据记录的数据在图中先描点，再用平滑的曲线画出温度随时间变化的图象。⑵由实验结果可以年出水的沸点不到100℃，你认为原因是：________。⑶由实验结果可以年出水沸腾进的规律是：_______________。⑷水沸腾时，可以看到水面上不停的冒“白气”，此现象产生的原因是：________________。3、在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图6是某同学连接的电路：（1）如果合上开关，将出现_______现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成_______的不良后果（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路。请在要拆除的那根线上打上“×”号4、我们已进行过“探究欧姆定律”的实验，请回答下列问题．空气中的入射角i0°30°45°60°水中的折射角r0°22°32°40°玻璃中的折射角0°17°24°30°时间/min0123456789温度/℃90929496979899999999图4图6(1)请在图7甲中把余下部分的电路用笔划线代替导线连接好．(2)在某次测量中，电流表的示数如图7乙，值为__________A．(3)丙、丁两图是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图象是__________(填“丙”或“丁”)．(4)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是____________________和______________________________．(5)有同学想利用图甲的实验原理测“220V40W”的白炽灯的额定功率，如果要使实验可行，请对原理图中实验器材的规格提出一条合理的要求．[答题示例]：电压表的量程至少要220V．答：．（6）如果在家里做测白炽灯功率的实验，因家里一般没有电压表和电流表，所以可以利用家庭中都有的__________和__________测量更方便5、某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电流0.5A，额定功率不大于1.5W）、电压表（3V、15V双量程）、电流表（0.6A、3A双量程）、滑动变阻器、电源、开关、导线等，如图10所示。（1）请你在实物图中把电压表连入电路。（2）开关闭合前，滑动变阻器的滑片应移到端，这样做能对电路起作用，在实验过程中滑动变阻器的另一个作用是。（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是。（4）若开关闭合后，电流表有示数，电压表示数为零，则可能的原因是或。6、小萍用如图11所示电路探究电磁铁磁性强弱与电流大小的关系。图7图8图11图10图12图13(1)请你用笔画线帮她把电路连接完整。(2)闭合开关，滑动变阻器的滑片P向A端移动时，电磁铁吸引大头针的数量将变________。(3)实验中如图12所示的电流表示数为______A。(4)请你根据如图13所示小磁针静止时北极的指向画出通电螺线管绕线。7、在“探究液体的密度”实验中：（1）使用天平时，应将天平放在水平台面上，游码移至称量标尺左端的刻度线上；若指针偏向分度标尺的左边，应将平衡螺母向________调节直到横梁平衡（选填“左”或“右”）；（2）用调好的天平测量液体的质量，一位同学的测量情况如图15所示，则烧杯和液体的总质量是g；若烧杯的质量是20g，则...
