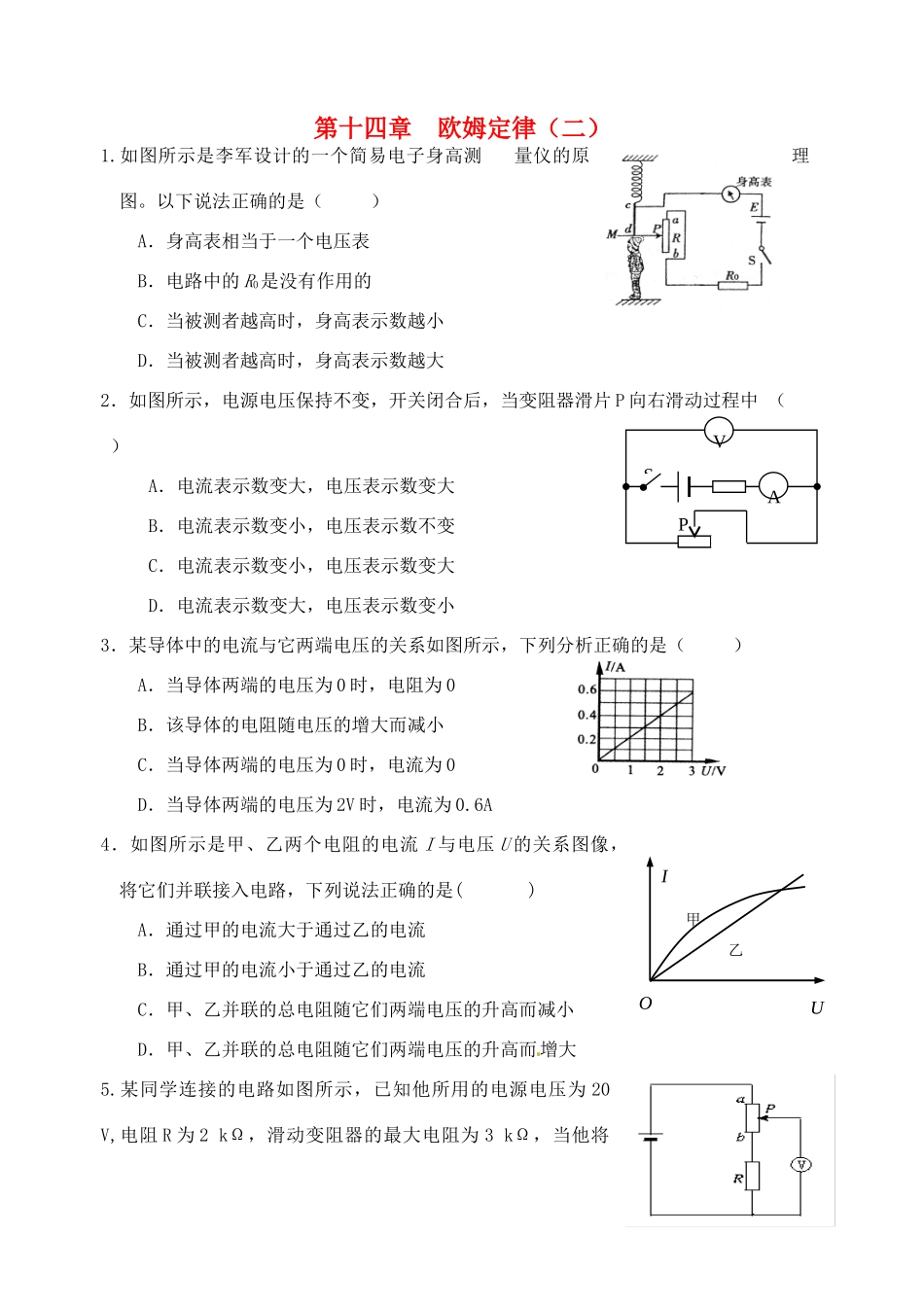

第十四章欧姆定律（二）1.如图所示是李军设计的一个简易电子身高测量仪的原理图。以下说法正确的是（）A．身高表相当于一个电压表B．电路中的R0是没有作用的C．当被测者越高时，身高表示数越小D．当被测者越高时，身高表示数越大2．如图所示，电源电压保持不变，开关闭合后，当变阻器滑片P向右滑动过程中（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小3．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2V时，电流为0.6A4．如图所示是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是()A．通过甲的电流大于通过乙的电流B．通过甲的电流小于通过乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、乙并联的总电阻随它们两端电压的升高而增大5.某同学连接的电路如图所示，已知他所用的电源电压为20V,电阻R为2kΩ，滑动变阻器的最大电阻为3kΩ，当他将IUO甲乙VAPS滑片P从b滑向a的过程中，关于电压表示数变化的范围，下面说法中正确的是()A.8～20VB.0～20VC.12～20VD.8～12V6.如图所示，电源电压不变，若断开S在甲、乙两处分别接入两电流表，两表读数之比是3：1，若拆去电流表并改接成电压表，合上S，则两表示数之比为（）A3：1B1：3C1：1D无法确定甲乙R11R2S
