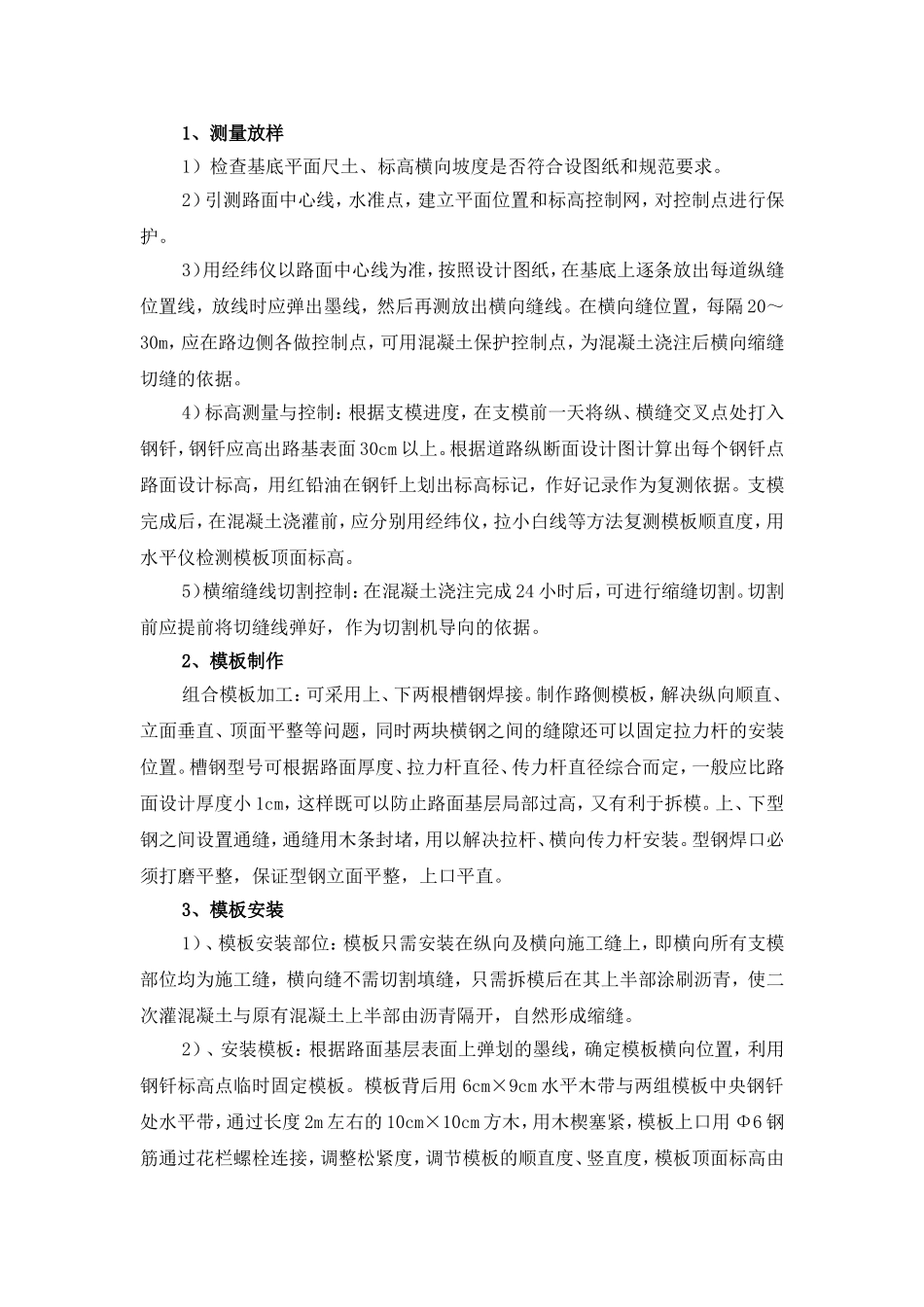

1、测量放样1）检查基底平面尺土、标高横向坡度是否符合设图纸和规范要求。2）引测路面中心线，水准点，建立平面位置和标高控制网，对控制点进行保护。3）用经纬仪以路面中心线为准，按照设计图纸，在基底上逐条放出每道纵缝位置线，放线时应弹出墨线，然后再测放出横向缝线。在横向缝位置，每隔20～30m，应在路边侧各做控制点，可用混凝土保护控制点，为混凝土浇注后横向缩缝切缝的依据。4）标高测量与控制：根据支模进度，在支模前一天将纵、横缝交叉点处打入钢钎，钢钎应高出路基表面30cm以上。根据道路纵断面设计图计算出每个钢钎点路面设计标高，用红铅油在钢钎上划出标高标记，作好记录作为复测依据。支模完成后，在混凝土浇灌前，应分别用经纬仪，拉小白线等方法复测模板顺直度，用水平仪检测模板顶面标高。5）横缩缝线切割控制：在混凝土浇注完成24小时后，可进行缩缝切割。切割前应提前将切缝线弹好，作为切割机导向的依据。2、模板制作组合模板加工：可采用上、下两根槽钢焊接。制作路侧模板，解决纵向顺直、立面垂直、顶面平整等问题，同时两块横钢之间的缝隙还可以固定拉力杆的安装位置。槽钢型号可根据路面厚度、拉力杆直径、传力杆直径综合而定，一般应比路面设计厚度小1cm，这样既可以防止路面基层局部过高，又有利于拆模。上、下型钢之间设置通缝，通缝用木条封堵，用以解决拉杆、横向传力杆安装。型钢焊口必须打磨平整，保证型钢立面平整，上口平直。3、模板安装1）、模板安装部位：模板只需安装在纵向及横向施工缝上，即横向所有支模部位均为施工缝，横向缝不需切割填缝，只需拆模后在其上半部涂刷沥青，使二次灌混凝土与原有混凝土上半部由沥青隔开，自然形成缩缝。2）、安装模板：根据路面基层表面上弹划的墨线，确定模板横向位置，利用钢钎标高点临时固定模板。模板背后用6cm×9cm水平木带与两组模板中央钢钎处水平带，通过长度2m左右的10cm×10cm方木，用木楔塞紧，模板上口用Φ6钢筋通过花栏螺栓连接，调整松紧度，调节模板的顺直度、竖直度，模板顶面标高由铁片、钢筋头调整。模板中间的通缝用木条封堵，预留拉杆孔眼。安装完毕，检查合格后，涂刷脱模剂。模板系统拆装方便，可循环周转使用。3）拆模：混凝土浇灌12小时后即可拆模。拆模时拆去支撑、木楔、螺栓、钢钎，用大锤震松模板脱离混凝土。拆模时不要损坏混凝土棱角，局部不易拆卸的模板可用倒链向外牵拉，避免损坏成型混凝土，拆完模板及时清理，以备再次使用。4）支模顺序：支模顺序与混凝土浇灌安排相关联，可采用跳跃式支模，流水浇灌混凝土的施工方法，其主要特点是利用浇筑完成已凝固的混凝土当做模板，在混凝土表面上铺一层胶皮即可行走振动梁。这样有无模板均能保证每工班都支模、灌混凝土，形成流水施工。4、设置传力杆、拉力杆水泥混凝土路面为素混凝土时，在纵缝设拉杆，横缩缝设传力杆。每道横缝处设置传力杆，而拉杆只在指定纵缝设置，安装必须与浇灌混凝土同步。1）拉杆、传力杆加工：拉杆设计直径Ф16mm，长度80cm。可将试验合格的成品钢筋，用钢筋切断机截成80cm长，钢筋表面应无锈，端头平齐，并保持顺直。传力杆一般设计为直径32mm，长度50cm的光圆钢筋。将合格成品料用砂轮切割机切割，不得用钢筋切割机或气割加工。切割后用磨光机磨端头刺，将其长度一半以上涂热沥青处理，胀缝拉杆在沥青端头安装一个10cm长的塑料套，同时预留出30mm的空隙，在空隙中填入纱头。2）拉杆安装：模板验收合格后，在浇灌混凝土时，每根传力杆随混凝土振捣迅速安装，随插随震，并及时调整平直度及外露尺寸，个别孔眼漏浆应及时用材料封堵。3）传力杆安装：传力杆在每道横缩缝上设置，施工缝上也应布设。施工时可采用钢筋马凳支托绑扎，保证安装准确并节省钢筋，可加工简易传力杆安装架，支架需加工两个，轮流使用。安装方法：倒置固定支架，将传力杆逐根绑扎在Φ25小立管上，另一端与Φ10钢筋绑扎。安装时待一层混凝土振捣完，抬起固定架再正过来，放在模板上，摊铺第二层混凝土，用振捣棒振实。这时传力杆不会移动，松去所有Φ10钢筋绑扎丝，抬起固定架，振实混凝土就将传力杆埋置在混凝土路面中，...
