施工现场临时用电施工组织设计VIP免费

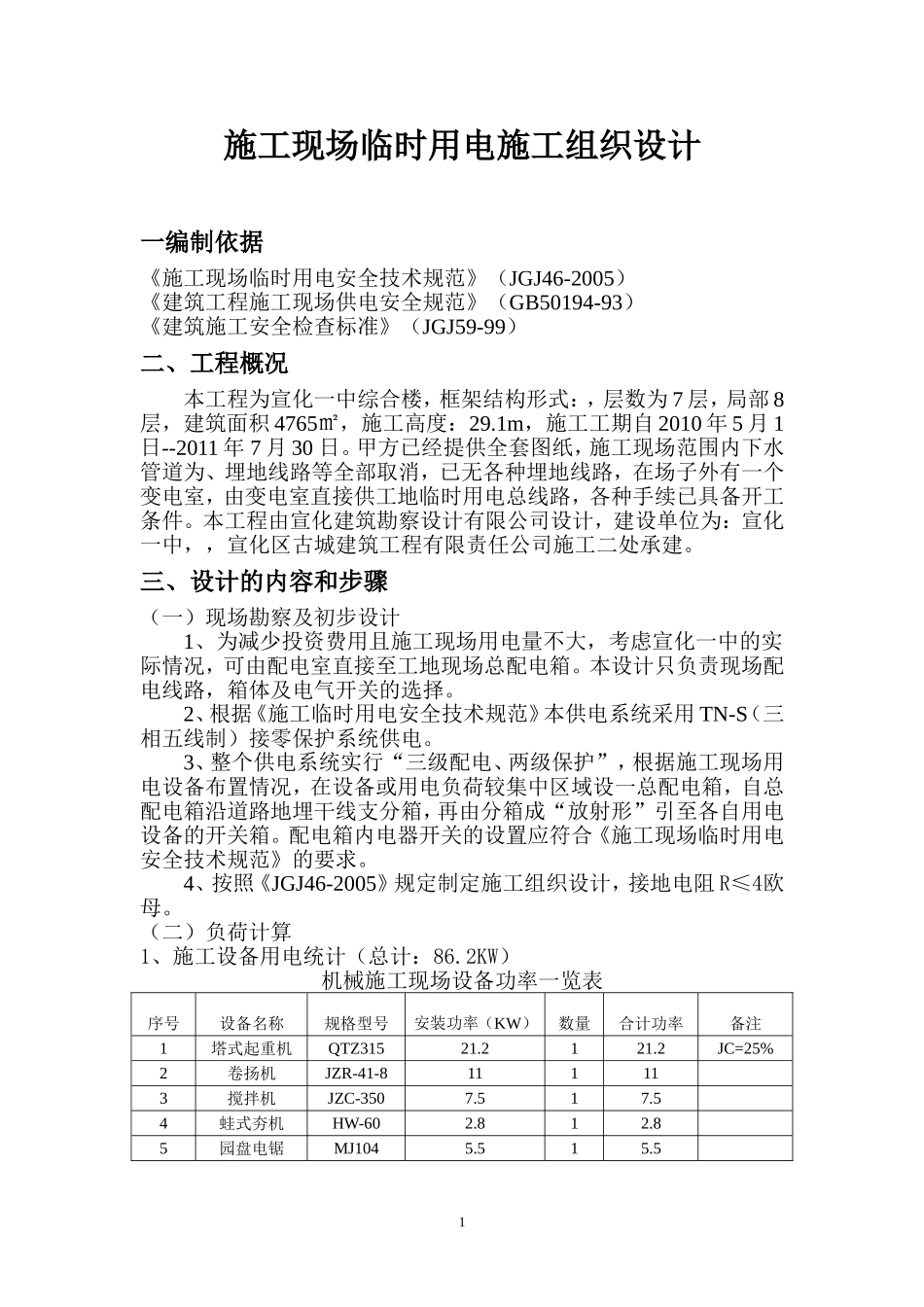

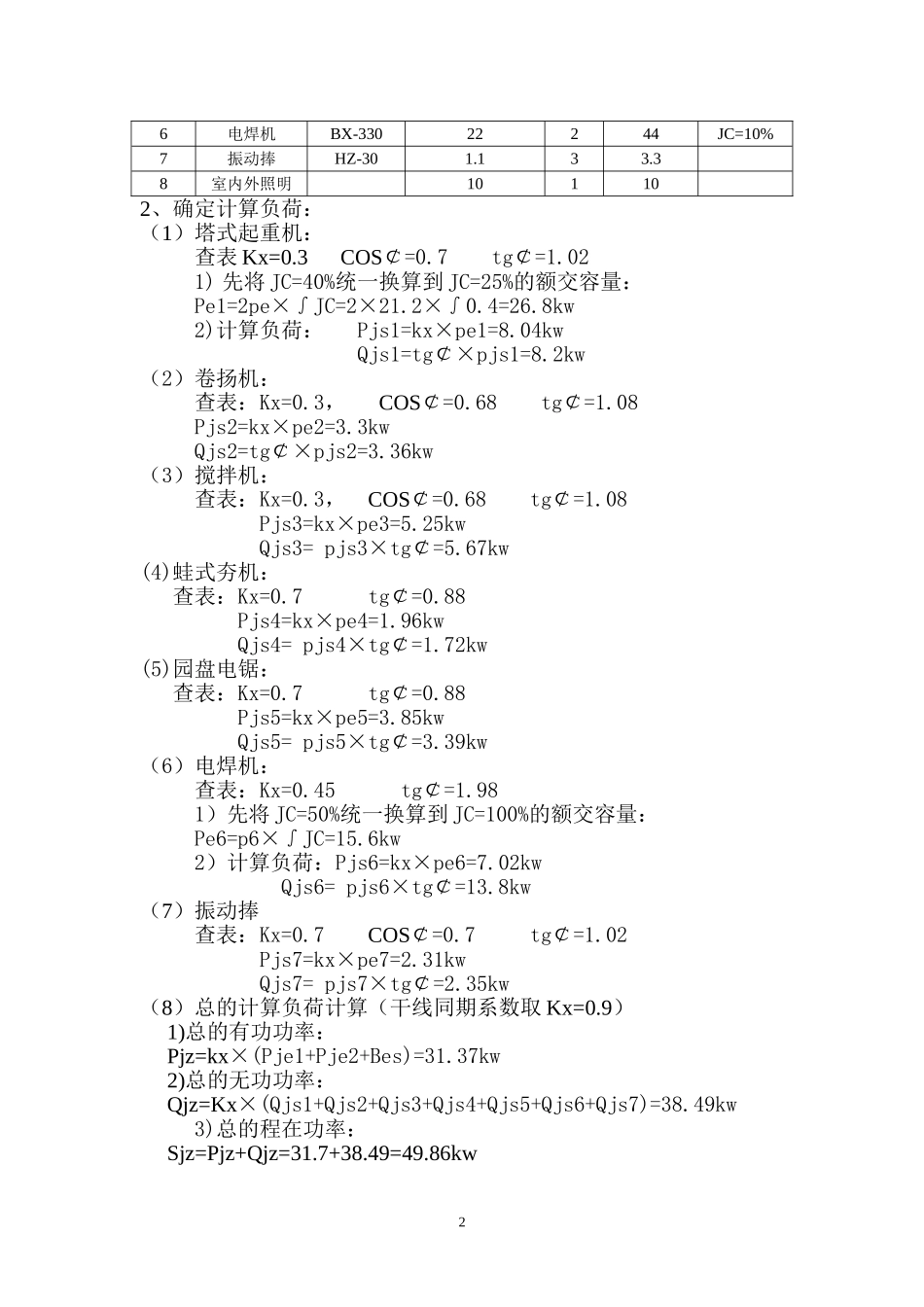

施工现场临时用电施工组织设计一编制依据《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑工程施工现场供电安全规范》（GB50194-93）《建筑施工安全检查标准》（JGJ59-99）二、工程概况本工程为宣化一中综合楼，框架结构形式：，层数为7层，局部8层，建筑面积4765㎡，施工高度：29.1m，施工工期自2010年5月1日--2011年7月30日。甲方已经提供全套图纸，施工现场范围内下水管道为、埋地线路等全部取消，已无各种埋地线路，在场子外有一个变电室，由变电室直接供工地临时用电总线路，各种手续已具备开工条件。本工程由宣化建筑勘察设计有限公司设计，建设单位为：宣化一中，，宣化区古城建筑工程有限责任公司施工二处承建。三、设计的内容和步骤（一）现场勘察及初步设计1、为减少投资费用且施工现场用电量不大，考虑宣化一中的实际情况，可由配电室直接至工地现场总配电箱。本设计只负责现场配电线路，箱体及电气开关的选择。2、根据《施工临时用电安全技术规范》本供电系统采用TN-S（三相五线制）接零保护系统供电。3、整个供电系统实行“三级配电、两级保护”，根据施工现场用电设备布置情况，在设备或用电负荷较集中区域设一总配电箱，自总配电箱沿道路地埋干线支分箱，再由分箱成“放射形”引至各自用电设备的开关箱。配电箱内电器开关的设置应符合《施工现场临时用电安全技术规范》的要求。4、按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4‍‍‍‍‍‍‍‍‍‍‍‍‍欧母。（二）负荷计算1、施工设备用电统计（总计：86.2KW）机械施工现场设备功率一览表序号设备名称规格型号安装功率（KW）数量合计功率备注1塔式起重机QTZ31521.2121.2JC=25%2卷扬机JZR-41-8111113搅拌机JZC-3507.517.54蛙式夯机HW-602.812.85园盘电锯MJ1045.515.516电焊机BX-33022244JC=10%7振动捧HZ-301.133.38室内外照明101102、确定计算负荷：（1）塔式起重机：查表Kx=0.3COS￠=0.7‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍tg￠=1.021)先将JC=40%统一换算到JC=25%的额交容量：Pe1=2pe×∫JC=2×21.2×∫0.4=26.8kw2)计算负荷：‍‍‍‍‍‍‍‍‍‍‍‍Pjs1=kx×pe1=8.04kw‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍Qjs1=tg￠×pjs1=8.2kw（2）卷扬机：查表：Kx=0.3，‍‍‍‍‍‍‍‍‍‍‍‍COS￠=0.68‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍tg￠=1.08Pjs2=kx×pe2=3.3kwQjs2=tg￠×pjs2=3.36kw（3）搅拌机：查表：Kx=0.3，‍‍‍‍‍‍‍‍COS￠=0.68‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍tg￠=1.08Pjs3=kx×pe3=5.25kwQjs3=‍‍‍‍pjs3×tg￠=5.67kw(4)蛙式夯机：‍‍‍‍‍‍‍‍‍‍‍‍查表：Kx=0.7‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍tg￠=0.88Pjs4=kx×pe4=1.96kwQjs4=‍‍‍‍pjs4×tg￠=1.72kw(5)园盘电锯：‍‍‍‍‍‍‍‍‍‍‍‍查表：Kx=0.7‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍tg￠=0.88Pjs5=kx×pe5=3.85kwQjs5=‍‍‍‍pjs5×tg￠=3.39kw（6）电焊机：‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍查表：Kx=0.45‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍tg￠=1.98‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍1）先将JC=50%统一换算到JC=100%的额交容量：Pe6=p6×∫JC=15.6kw2）计算负荷：Pjs6=kx×pe6=7.02kwQjs6=‍‍‍‍pjs6×tg￠=13.8kw（7）振动捧查表：Kx=0.7‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍COS￠=0.7‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍tg￠=1.02Pjs7=kx×pe7=2.31kwQjs7=‍‍‍‍pjs7×tg￠=2.35kw（8）总的计算负荷计算（干线同期系数取Kx=0.9）1)总的有功功率：Pjz=kx×(Pje1+Pje2+Bes)=31.37kw2)总的无功功率：Qjz=Kx×(Qjs1+Qjs2+Qjs3+Qjs4+Qjs5+Qjs6+Qjs7)=38.49kw‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍3)总的程在功率：Sjz=Pjz+Qjz=31.7+38.49=49.86kw24)总的电统计算：Ijz=Sjz/3×Ue=76.70(三)导线截面及中配电箱内电器主的选择：1、塔吊开关设备：（1）开关箱至设备1）计算电流：查表:Kx＝1‍‍‍‍COS￠=0.7‍‍‍‍‍‍‍‍‍‍‍‍‍...
