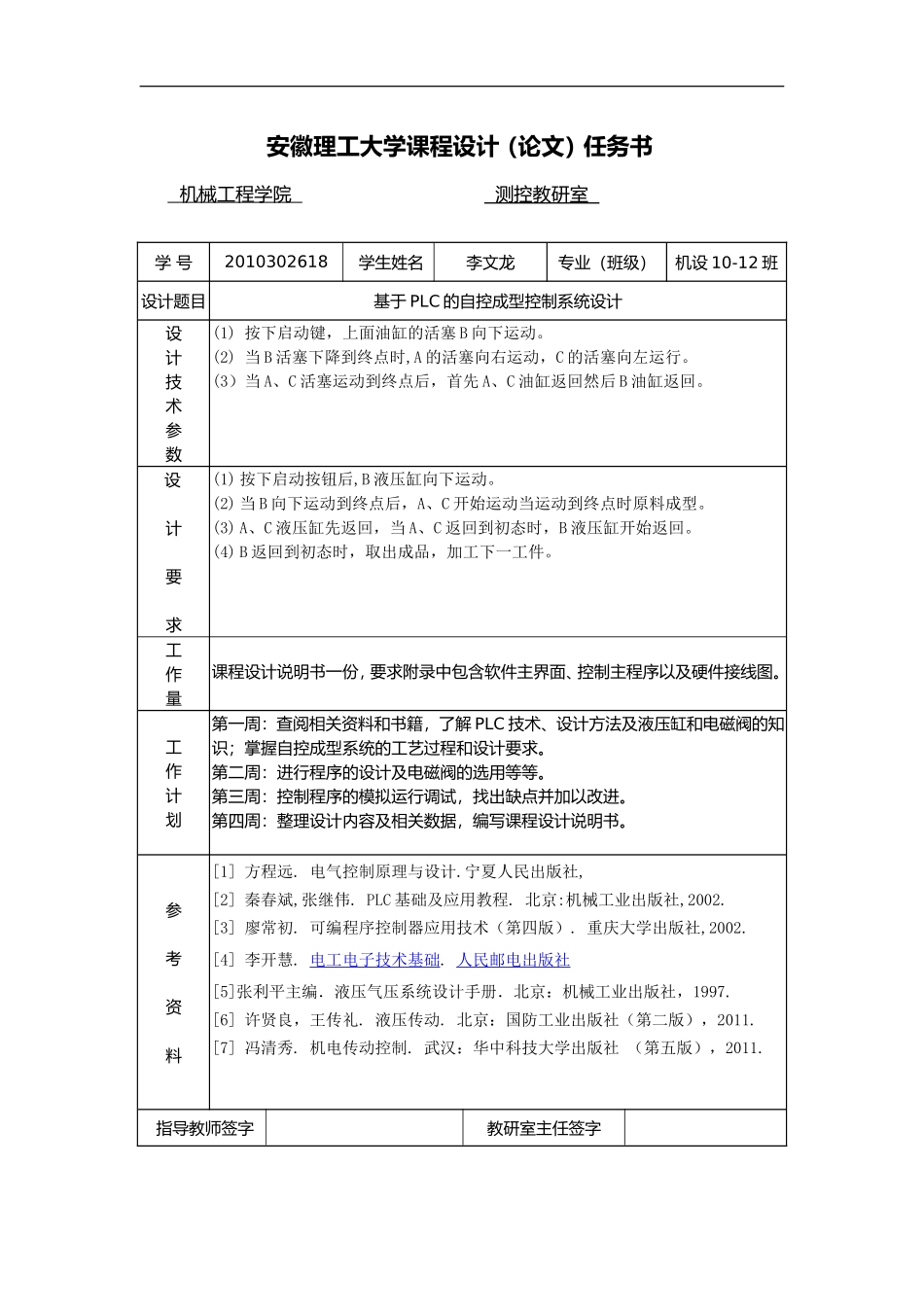

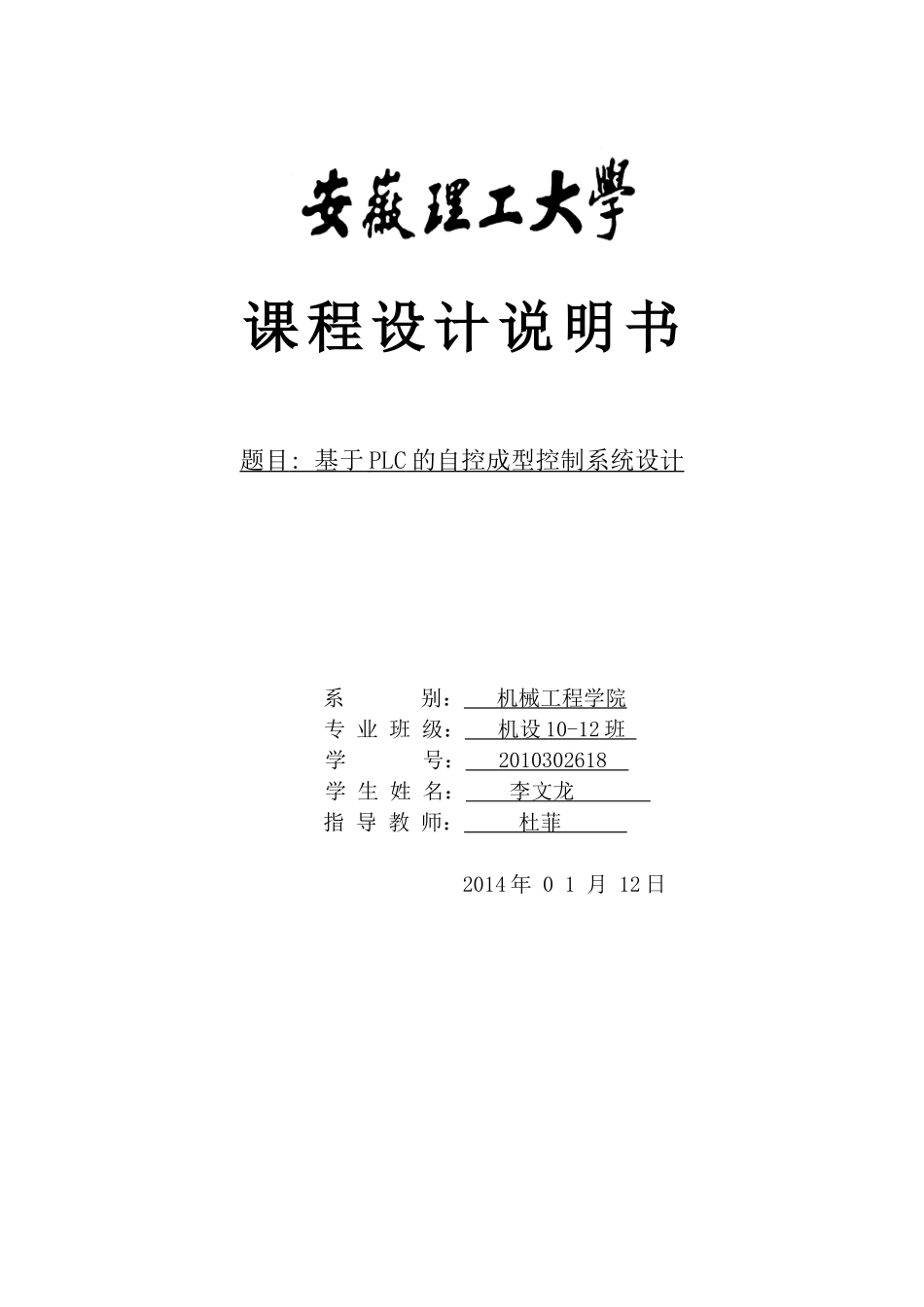

课程设计说明书题目:基于PLC的自控成型控制系统设计系别：机械工程学院专业班级：机设10-12班学号：2010302618学生姓名：李文龙指导教师：杜菲2014年01月12日安徽理工大学课程设计（论文）任务书机械工程学院测控教研室学号2010302618学生姓名李文龙专业（班级）机设10-12班设计题目基于PLC的自控成型控制系统设计设计技术参数(1)按下启动键，上面油缸的活塞B向下运动。(2)当B活塞下降到终点时,A的活塞向右运动，C的活塞向左运行。(3）当A、C活塞运动到终点后，首先A、C油缸返回然后B油缸返回。设计要求(1)按下启动按钮后,B液压缸向下运动。(2)当B向下运动到终点后，A、C开始运动当运动到终点时原料成型。(3)A、C液压缸先返回，当A、C返回到初态时，B液压缸开始返回。(4)B返回到初态时，取出成品，加工下一工件。工作量课程设计说明书一份，要求附录中包含软件主界面、控制主程序以及硬件接线图。工作计划第一周：查阅相关资料和书籍，了解PLC技术、设计方法及液压缸和电磁阀的知识；掌握自控成型系统的工艺过程和设计要求。第二周：进行程序的设计及电磁阀的选用等等。第三周：控制程序的模拟运行调试，找出缺点并加以改进。第四周：整理设计内容及相关数据，编写课程设计说明书。参考资料[1]方程远.电气控制原理与设计.宁夏人民出版社,[2]秦春斌,张继伟.PLC基础及应用教程.北京:机械工业出版社,2002.[3]廖常初.可编程序控制器应用技术（第四版）.重庆大学出版社,2002.[4]李开慧.电工电子技术基础.人民邮电出版社[5]张利平主编．液压气压系统设计手册．北京：机械工业出版社，1997.[6]许贤良，王传礼.液压传动.北京：国防工业出版社（第二版），2011.[7]冯清秀.机电传动控制.武汉：华中科技大学出版社（第五版），2011.指导教师签字教研室主任签字2014年01月12日安徽理工大学课程设计（论文）成绩评定表学生姓名：李文龙学号：2010302618专业班级：机设10—12班课程设计题目：基于PLC的自控成型控制系统设计指导教师评语：成绩：指导教师：年月日摘要随着技术的发展，其控制功能不断增强，可编程程序控制器还可以进行算术运算，模拟量控制、顺序控制、定时、计数等，并通过数字，模拟的输入、输出控制各种类型的机械生产过程。长期以来，PLC及其网络控制系统始终战斗在工业自动化控制行业的主战场，其提供的安全和完善的解决方案，为各种各样的自动化设备提供了非常可靠的控制应用，在电力、冶金、化工、机械等行业发挥了重大作用，被公认为现代工业自动化三大支柱之一。在成型机的生产线中应用PLC控制具有结构简单，编程方便，操作灵活，使用安全，工作稳定，性能可靠和抗干扰能力强等特点，是一种很有效的自动控制方式，是材料成型生产实现高效、低成本、高质量自动化生产的发展方向。不但能使成型的产品的质量和品质得到了严格的保证；而且还大大提高了生产效率和减轻工人的劳动强度，有非常好的经济效益和社会效益。本文就是利用PLC控制的方法设计的一种即安全又实用的自控成型系统。自控成型系统主要由工作台、液压缸A、B、C以及相应的电磁阀和信号灯等几部分组成。该自动成型系统是利用油的压力来传递能量，以实现材料（如：钢筋）加工工艺的要求。该自动成型系统是利用PLC控制液压缸A、B、C的三个电磁阀有序的打开和关闭，以便使油进入或流出液压缸，从而控制各油缸中活塞有序运动，活塞带动连杆运动，给相应的挡块一个压力，这样就可以使材料成型。关键词：可编程程序控制器；PLC；液压缸目录第一章绪论.....................................................................................................................................11.1课程设计的背景................................................................................................................11.2课程设计任务....................................................................................................................11.3课程设计的意义................................................................................................................2第...
