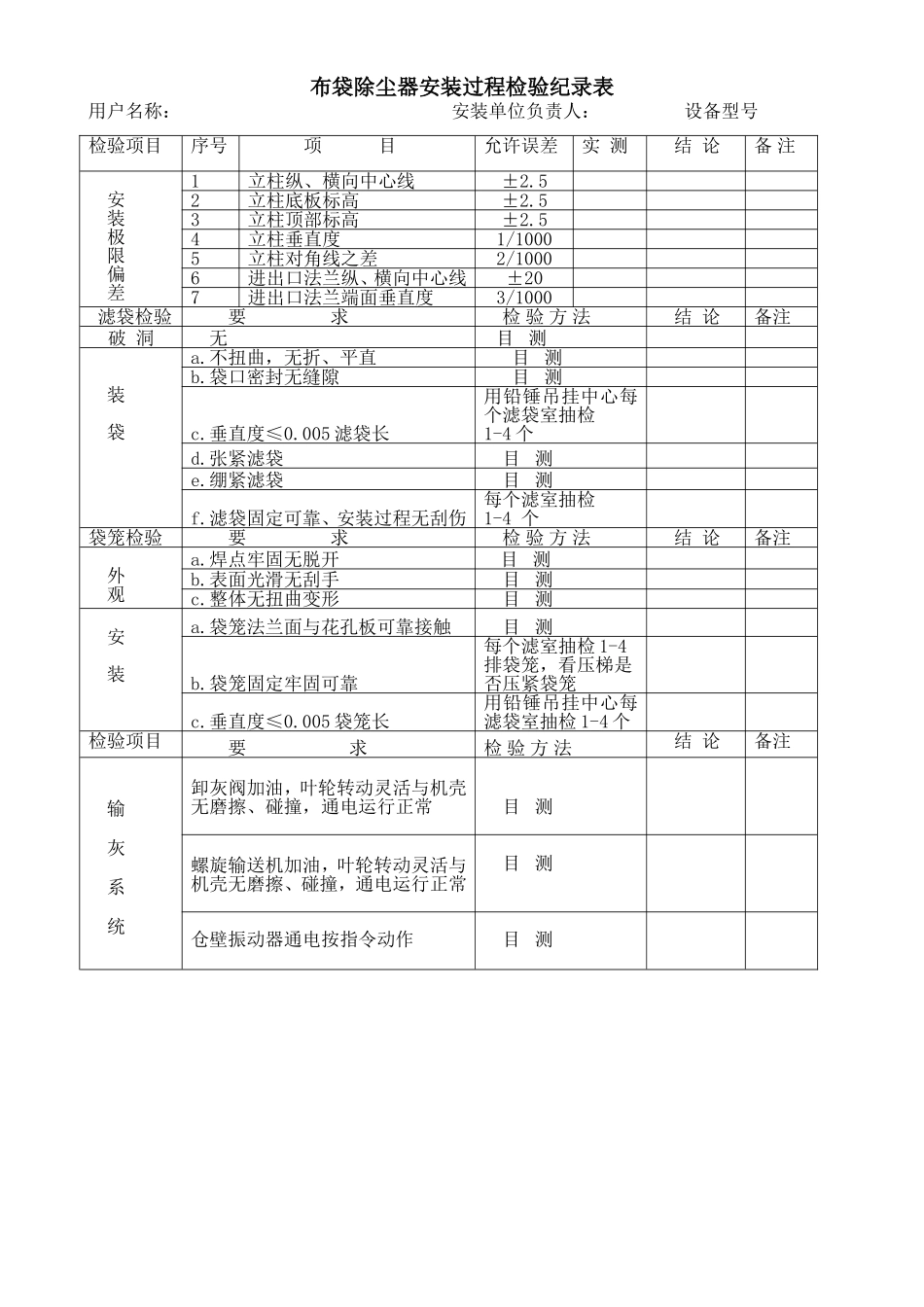

布袋除尘器安装过程检验纪录表(修改)VIP免费

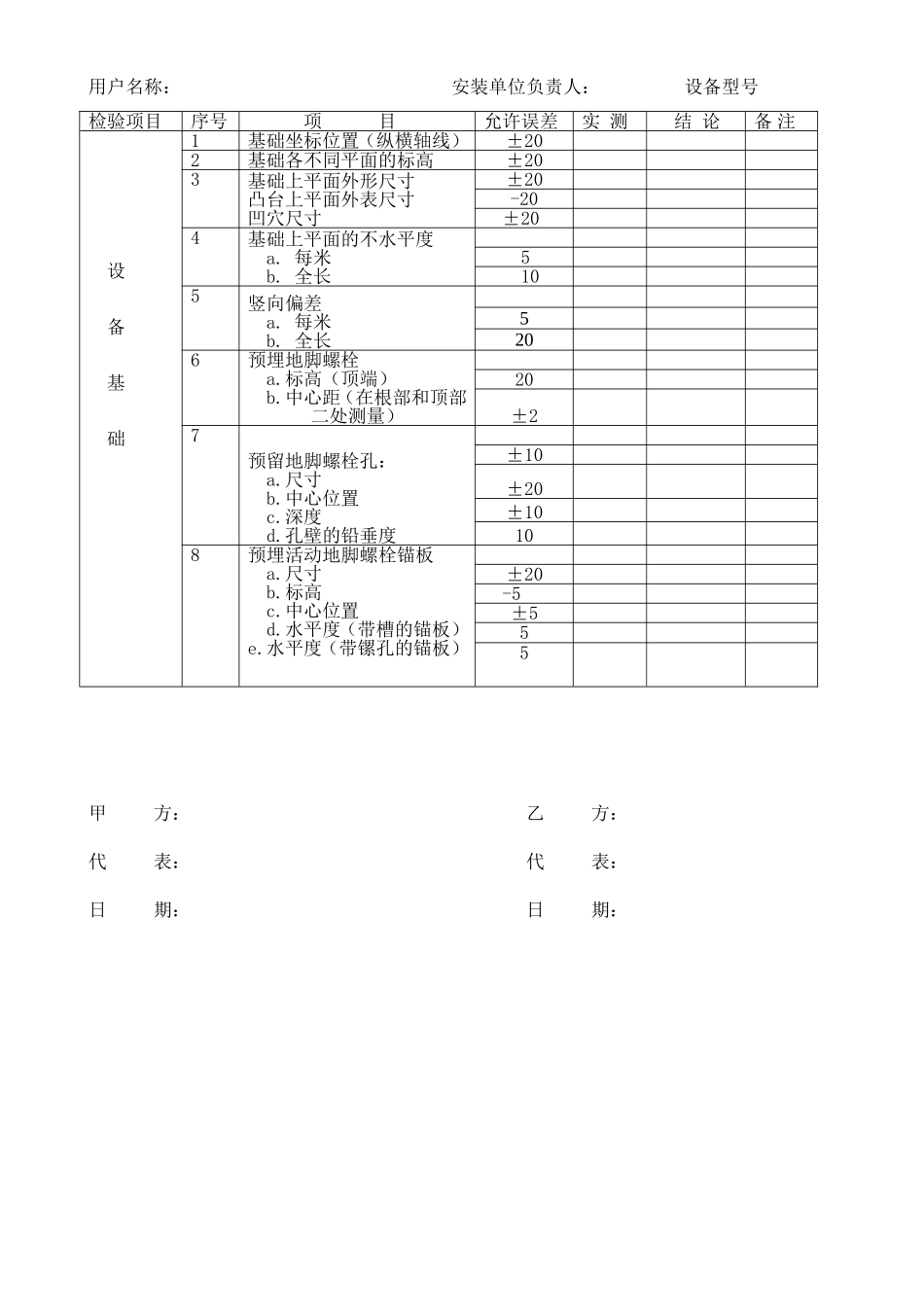

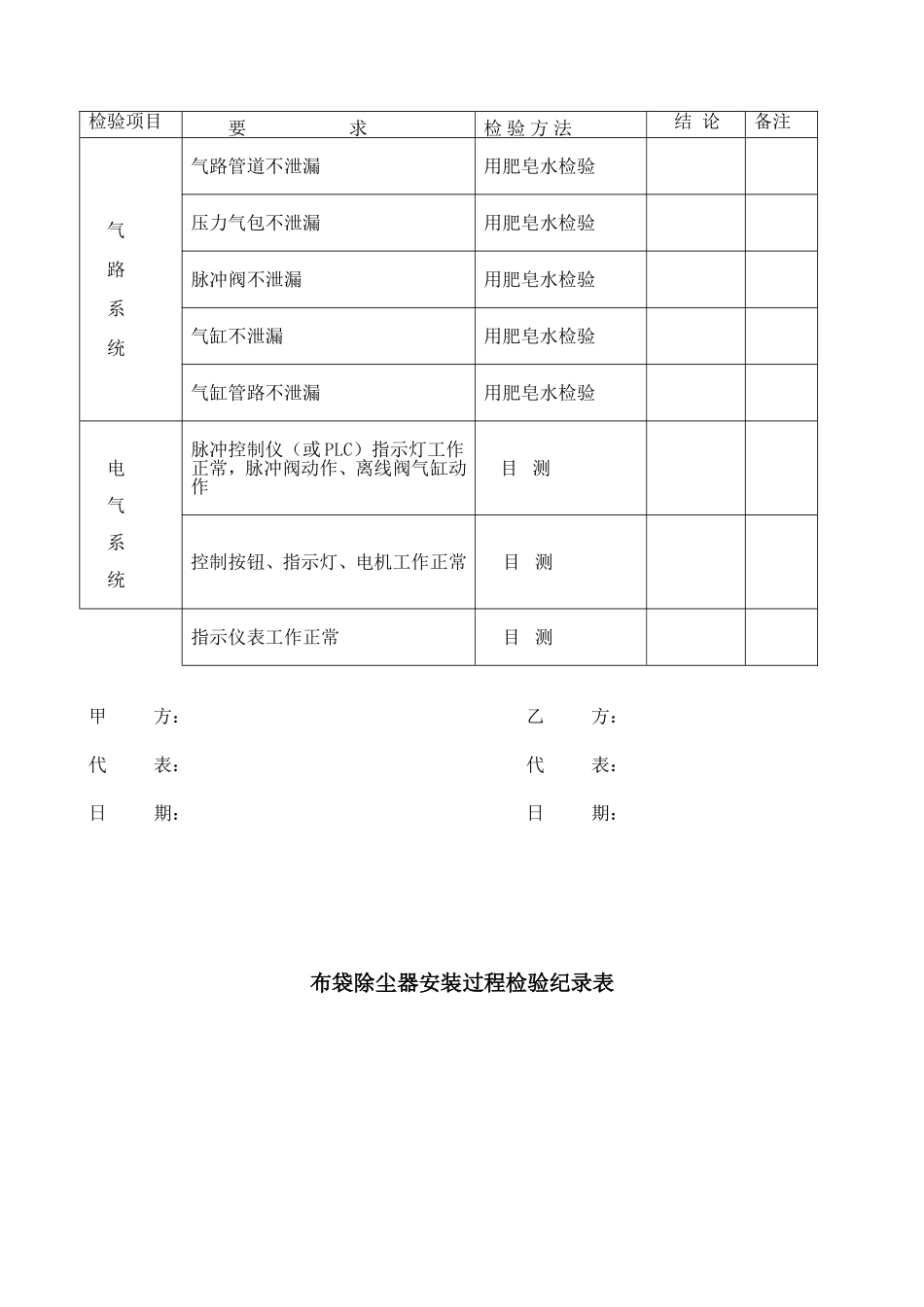

布袋除尘器安装过程检验纪录表用户名称：安装单位负责人：设备型号检验项目序号项目允许误差实测结论备注安装极限偏差1立柱纵、横向中心线±2.52立柱底板标高±2.53立柱顶部标高±2.54立柱垂直度1/10005立柱对角线之差2/10006进出口法兰纵、横向中心线±207进出口法兰端面垂直度3/1000滤袋检验要求检验方法结论备注破洞无目测装袋a.不扭曲，无折、平直目测b.袋口密封无缝隙目测c.垂直度≤0.005滤袋长用铅锤吊挂中心每个滤袋室抽检1-4个d.张紧滤袋目测e.绷紧滤袋目测f.滤袋固定可靠、安装过程无刮伤每个滤室抽检1-4个袋笼检验要求检验方法结论备注外观a.焊点牢固无脱开目测b.表面光滑无刮手目测c.整体无扭曲变形目测安装a.袋笼法兰面与花孔板可靠接触目测b.袋笼固定牢固可靠每个滤室抽检1-4排袋笼，看压梯是否压紧袋笼c.垂直度≤0.005袋笼长用铅锤吊挂中心每滤袋室抽检1-4个检验项目要求检验方法结论备注输灰系统卸灰阀加油，叶轮转动灵活与机壳无磨擦、碰撞，通电运行正常目测螺旋输送机加油，叶轮转动灵活与机壳无磨擦、碰撞，通电运行正常目测仓壁振动器通电按指令动作目测甲方：乙方：代表：代表：日期：日期：布袋除尘器安装过程检验纪录表检验项目要求检验方法结论备注气路系统气路管道不泄漏用肥皂水检验压力气包不泄漏用肥皂水检验脉冲阀不泄漏用肥皂水检验气缸不泄漏用肥皂水检验气缸管路不泄漏用肥皂水检验电气系统脉冲控制仪（或PLC）指示灯工作正常，脉冲阀动作、离线阀气缸动作目测控制按钮、指示灯、电机工作正常目测指示仪表工作正常目测用户名称：安装单位负责人：设备型号甲方：乙方：代表：代表：日期：日期：检验项目序号项目允许误差实测结论备注设备基础1基础坐标位置（纵横轴线）±202基础各不同平面的标高±203基础上平面外形尺寸凸台上平面外表尺寸凹穴尺寸±20-20±204基础上平面的不水平度a.每米b.全长5105竖向偏差a.每米b.全长5206预埋地脚螺栓a.标高（顶端）b.中心距（在根部和顶部二处测量）20±27预留地脚螺栓孔：a.尺寸b.中心位置c.深度d.孔壁的铅垂度±10±20±10108预埋活动地脚螺栓锚板a.尺寸b.标高c.中心位置d.水平度（带槽的锚板）e.水平度（带镙孔的锚板）±20-5±555
