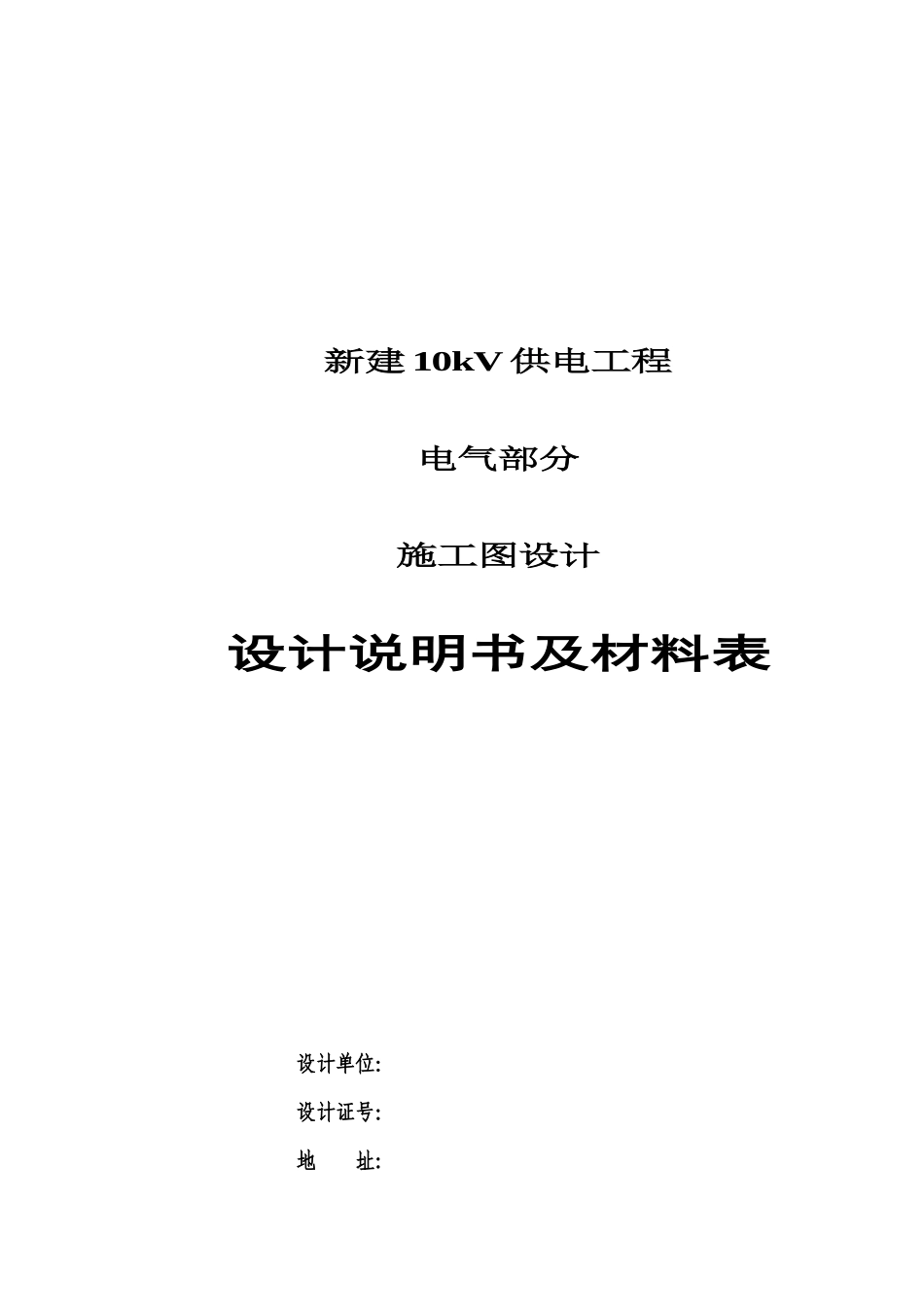

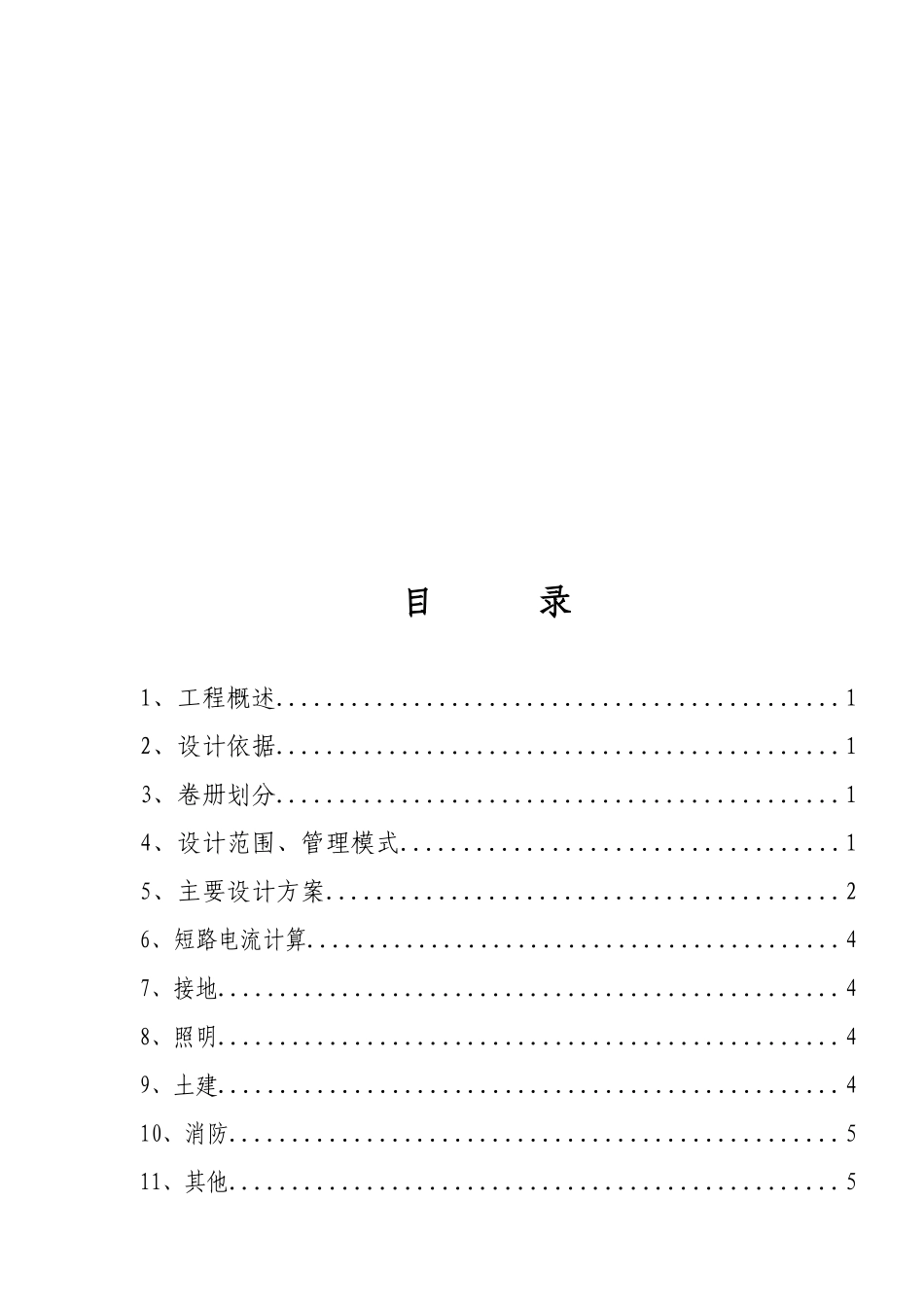

新建10kV供电工程电气部分施工图设计设计说明书及材料表设计单位：设计证号：地址：日期：批准：审核：校核：编写：目录1、工程概述.............................................12、设计依据.............................................13、卷册划分.............................................14、设计范围、管理模式...................................15、主要设计方案.........................................26、短路电流计算...........................................47、接地..................................................48、照明..................................................49、土建..................................................410、消防.................................................511、其他.................................................512、主要设备材料清册....................................7新建10kV供电工程说明书及设备材料表共10页1、工程概述1.1本工程为房地产开发有限公司新建10kV供电工程。1.2本期新建变电所（1×2500kVA、1×2000kVA）一座,由66kV新松浦变龙革线供电，电源由龙革线龙革干58左1右6#杆新设柱上真空开关（具有相间及接地故障隔离功能）设电缆至新建变电所。1.3按照《供电方案答复单》要求，变电所计量方式为高供高计，所内安装负控装置，CT变比为300/5，电价执行商业电价，重要负荷自备发电机组。1.4本工程用电地址为。2、设计依据2.1本工程受房地产开发有限公司的委托和提供的相关技术资料。2.2依据该项目《供电方案答复单》。2.3根据国家颁布现行的相关法律、法规及规程、规范。3、卷册划分本工程图纸共三卷。第一卷10kV线路部分，图纸编号D0101；第二卷电气部分，共两册，第一册电气一次部分，图纸编号D0201，第二册电气二次部分，图纸编号D0202；第三卷土建部分，图纸编号T0301。1新建10kV供电工程说明书及设备材料表共10页4、设计范围、管理模式4.1本期新建变电所（1×2500kVA、1×2000kVA）一座，设计范围为龙革线龙革干58左1右6#杆新设柱上真空开关至本工程低压柜。4.2运行管理模式按无人值守设计。5、主要设计方案5.1电气一次部分5.1.1变电所10kV侧主接线为单母线接线。5.1.2变电所10kV开关柜采用KYN28-12型10kV中置式手车开关柜，共5面，其中PT柜1面，进线柜1面，计量柜1面（计量柜必须采用全封闭式计量柜，设电能表观察窗，前后柜门加装铅封锁和一次性铁路封，计量用互感器严禁用不干胶纸铭牌），出线柜2面。5.1.3电力变压器选择SCB10-2000kVA/10.5±2×2.5%/0.4kVUd%=6D,yn-11（带IP3X级外壳）和SCB10-2000kVA/10.5±2×2.5%/0.4kVUd%=6D,yn-11（带IP3X级外壳）各一台。5.1.4变电所0.4kV侧主接线采用单母线分段接线，两台变压器分列运行，主二次受电柜2面，补偿柜4面，联络柜1面，馈线柜9面。5.1.5变电所内设有1.8m深电缆沟，高压柜为下进下出线方式，低压柜为上进下出线方式。2新建10kV供电工程说明书及设备材料表共10页5.2电气二次部分5.2.1变电所高压柜采用机电式继电器保护，保护装置装设在相应的10kV开关柜内。5.2.2采用交流操作方式，操作电源取自PT。5.2.3受电柜采用反时限过电流保护，设电流表及功率表。5.2.4出线柜采用反时限过电流保护，设电流表及功率表，变压器本体装设超温保护。5.2.5采用警铃和峰鸣器做为中央信号报警装置,中央信号装置装于10kV电压互感器柜内。5.30.4kV低压系统及其运行方式5.3.1本期新建变电所0.4kV侧主接线采用单母线分段接线方式，#1、#2变之间设母联。正常运行时#1与#2变压器分列运行，主二次进线开关DL1、DL2闭合，母联开关DL3断开。5.3.2当#1变压器事故或检修时，手动切除Ⅰ、Ⅱ段非消防负荷，将负荷控制在#2变压器容量范围内，合上母联开关DL3使Ⅰ段母线由#2变压器正常供电。5.3.3当#2变压器事故或检修时，手动切除Ⅰ、Ⅱ段非消防负荷，将负荷控制在#1变压器容量范围内，合上母联开关DL3，使Ⅱ段母线由#1变压器正常供电。5.3.4设自备发电机组，低压重要负荷由两路电源供电，在负荷末端自动切换。3新建10kV供电工程说明书及设备材料表...
