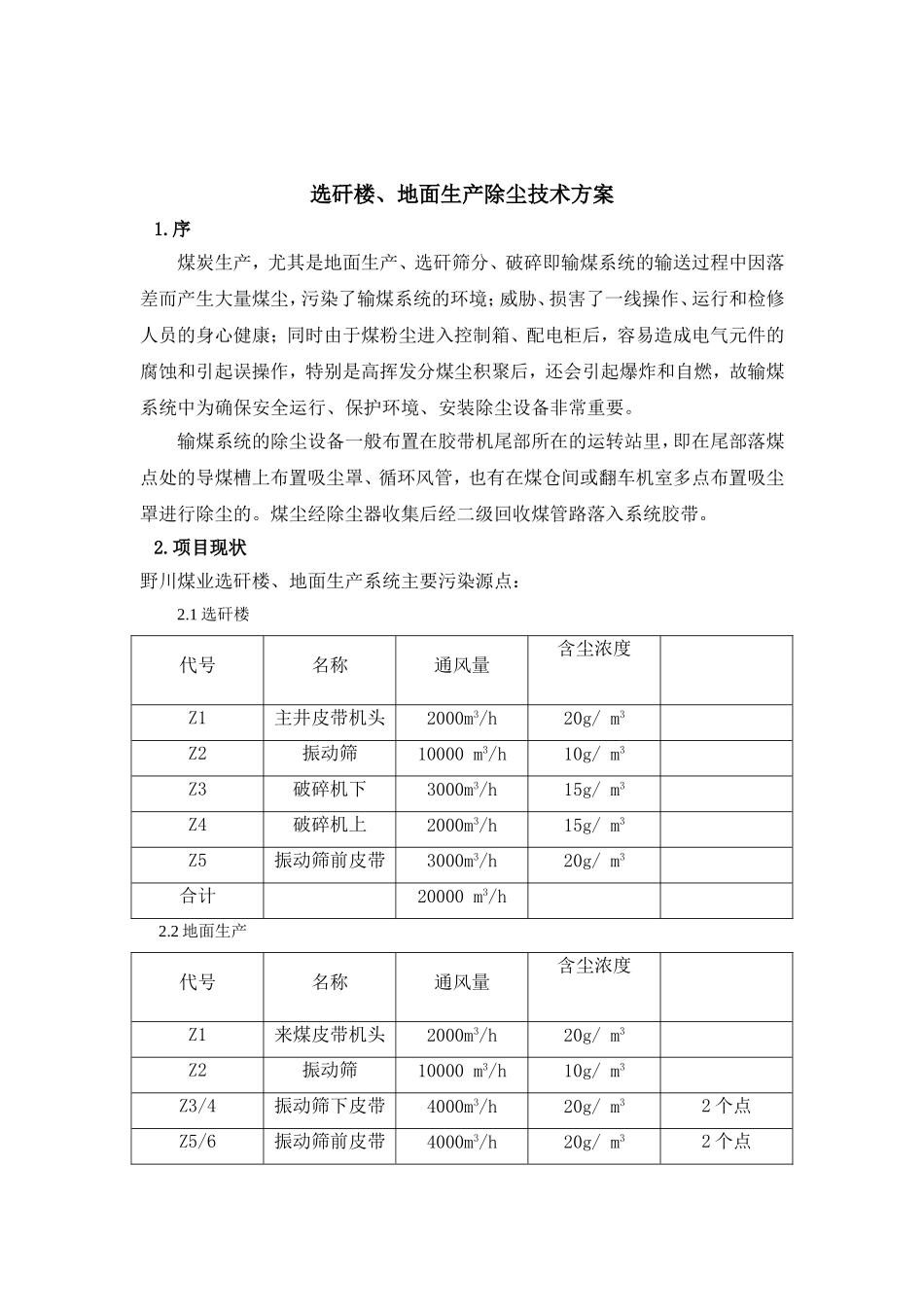

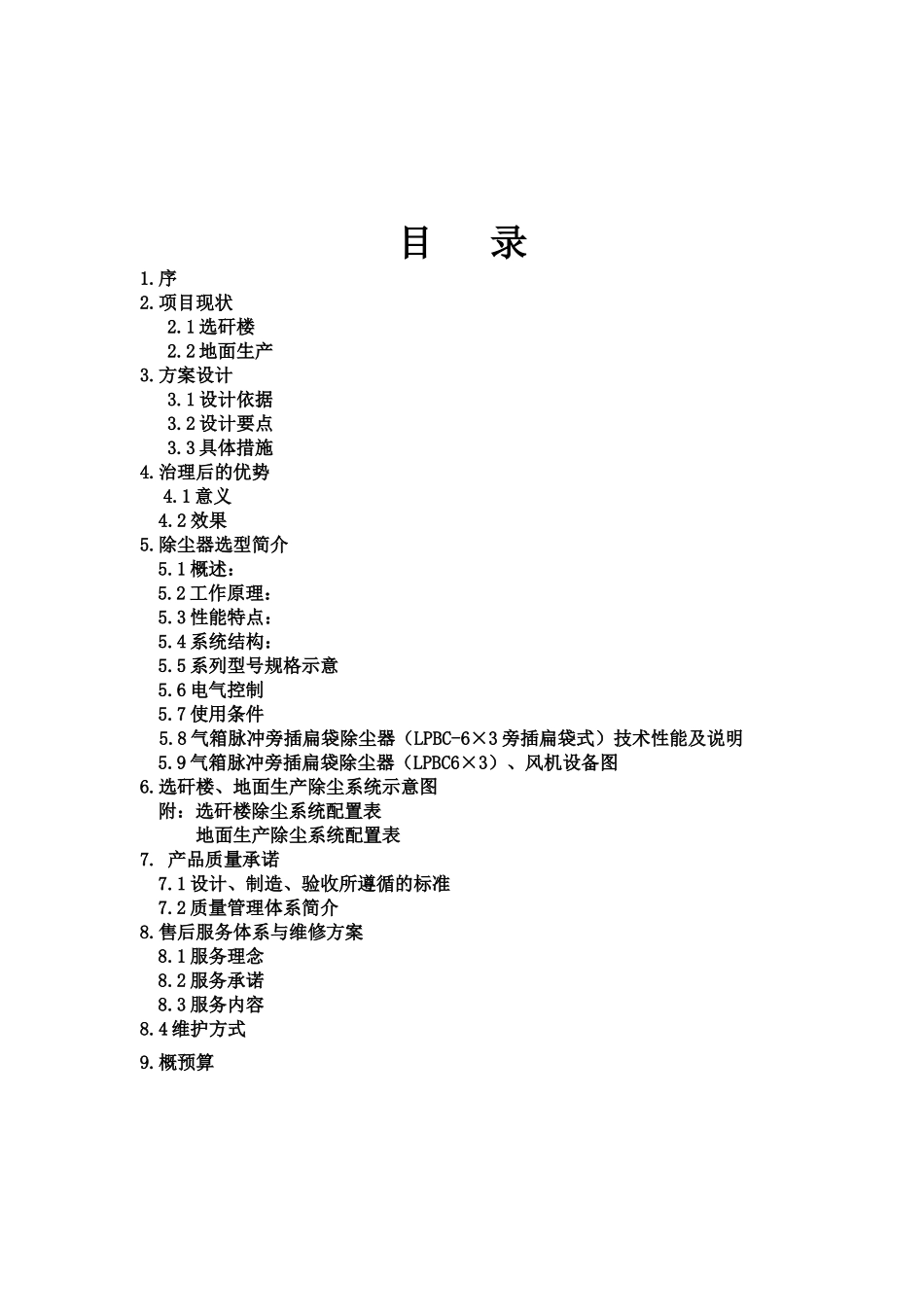

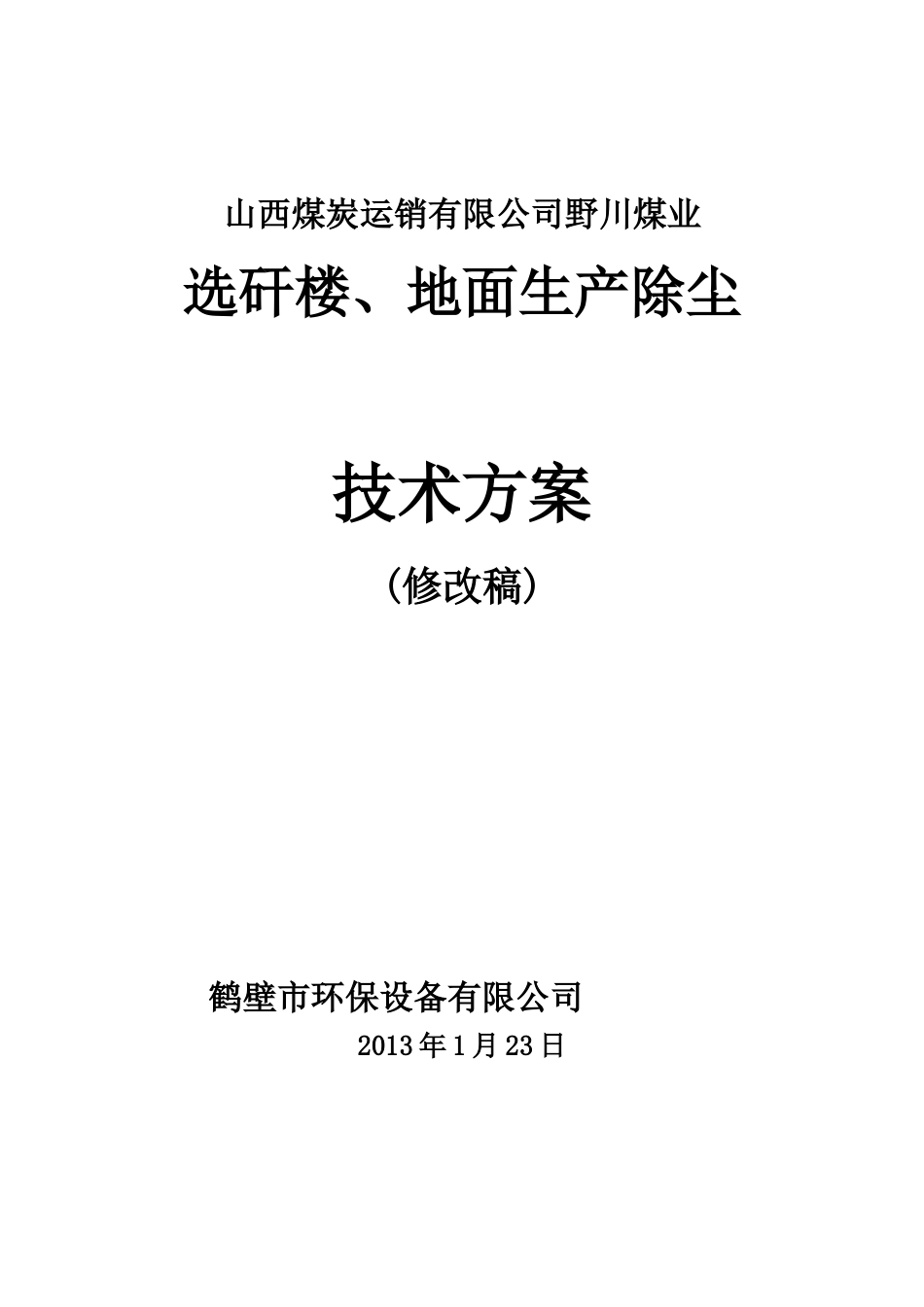

山西煤炭运销有限公司野川煤业选矸楼、地面生产除尘技术方案(修改稿)鹤壁市环保设备有限公司2013年1月23日目录1.序2.项目现状2.1选矸楼2.2地面生产3.方案设计3.1设计依据3.2设计要点3.3具体措施4.治理后的优势4.1意义4.2效果5.除尘器选型简介5.1概述：5.2工作原理：5.3性能特点：5.4系统结构：5.5系列型号规格示意5.6电气控制5.7使用条件5.8气箱脉冲旁插扁袋除尘器（LPBC-6×3旁插扁袋式）技术性能及说明5.9气箱脉冲旁插扁袋除尘器（LPBC6×3）、风机设备图6.选矸楼、地面生产除尘系统示意图附：选矸楼除尘系统配置表地面生产除尘系统配置表7.产品质量承诺7.1设计、制造、验收所遵循的标准7.2质量管理体系简介8.售后服务体系与维修方案8.1服务理念8.2服务承诺8.3服务内容8.4维护方式9.概预算选矸楼、地面生产除尘技术方案1.序煤炭生产，尤其是地面生产、选矸筛分、破碎即输煤系统的输送过程中因落差而产生大量煤尘，污染了输煤系统的环境；威胁、损害了一线操作、运行和检修人员的身心健康；同时由于煤粉尘进入控制箱、配电柜后，容易造成电气元件的腐蚀和引起误操作，特别是高挥发分煤尘积聚后，还会引起爆炸和自燃，故输煤系统中为确保安全运行、保护环境、安装除尘设备非常重要。输煤系统的除尘设备一般布置在胶带机尾部所在的运转站里，即在尾部落煤点处的导煤槽上布置吸尘罩、循环风管，也有在煤仓间或翻车机室多点布置吸尘罩进行除尘的。煤尘经除尘器收集后经二级回收煤管路落入系统胶带。2.项目现状野川煤业选矸楼、地面生产系统主要污染源点：2.1选矸楼代号名称通风量含尘浓度Z1主井皮带机头2000m3/h20g/m3Z2振动筛10000m3/h10g/m3Z3破碎机下3000m3/h15g/m3Z4破碎机上2000m3/h15g/m3Z5振动筛前皮带3000m3/h20g/m3合计20000m3/h2.2地面生产代号名称通风量含尘浓度Z1来煤皮带机头2000m3/h20g/m3Z2振动筛10000m3/h10g/m3Z3/4振动筛下皮带4000m3/h20g/m32个点Z5/6振动筛前皮带4000m3/h20g/m32个点合计20000m3/h因无收尘设施，卸料过程中引发二次气流携带大量的煤粉尘外溢和无组织排放，作业场所煤粉尘弥漫，空气混浊，车间煤粉尘浓度应高达20g/m³。3.方案设计3.1设计依据3.1.1山西煤炭管理干部学院：《山西煤炭运销集团野川煤业有限公司90万吨/年矿井兼并重组整合项目:环境影响报告书（报批）》国环评证字第139号3.1.2山西省环境保护厅关于《山西煤炭运销集团野川煤业有限公司90万吨/年矿井兼并重组整合项目:环境影响报告书》的批复。3.1.3国家标准《中华人民共和国环境保护法》GB3095《环境空气质量标准》GB16297《大气污染物综合排放标准》GB12348《工业企业厂界噪声控制标准》GBZ1《工业企业设计卫生标准》GBJ《工业企业噪声控制设计规范》GBJ19《采暖通风与空调设计规范》GB10434《作业场所局部振动卫生标准》GB50034《工业企业照明设计标准》GB/50054-1995《低压配电设计规范》3.2设计要点①不影响或破坏原生产工艺设备运行、操作、维护。②减少一年四季气温、湿度对除尘器正常稳定运行的影响③除尘器工作在煤粉+空气的危险环境中，严格按照GB558《爆炸和火灾危险环境·电力装置设计规范》选用电气设备。④除尘器收集的煤尘经卸料器、落灰管卸至系统胶带，以减少煤资源浪费和打扫卫生人工劳动强度。设计参考文献：《三废治理工程技术手册：废气篇》/刘天奇.化学工业出版社.1999.5《袋式除尘技术》/张殿印.冶金工业出版社.2008.33.3具体措施.3.3.1首先对外溢煤粉尘严重的的扬尘点进行必须的封闭，加装吸尘罩，将物料运动中引起挟带有大量煤粉尘的二次气流收集，密封起来有组织的排放。3.3.2系统组成收（集）尘罩→通风管道→除尘器→风机→排气（烟）筒↓↑卸排灰←电气控制→3.3.3系统选择：依据生产工艺流程、工艺设备安装布置、厂房条件、通风除尘规模大小决定选用分散与集中相结合的综合除尘系统特点：①连接扬（溢）尘点多，处理能力大；②配用电、袋等高效净化设备，有利于减少对大气的环境污染；③有利于粉尘的统一处理和回收利用，并减少二次污染；④各扬尘点设调风阀，以便系统运行的配风和调整；⑤要求设专职管理人员，实行集中管理。应用范围：扬尘点多、相对...
