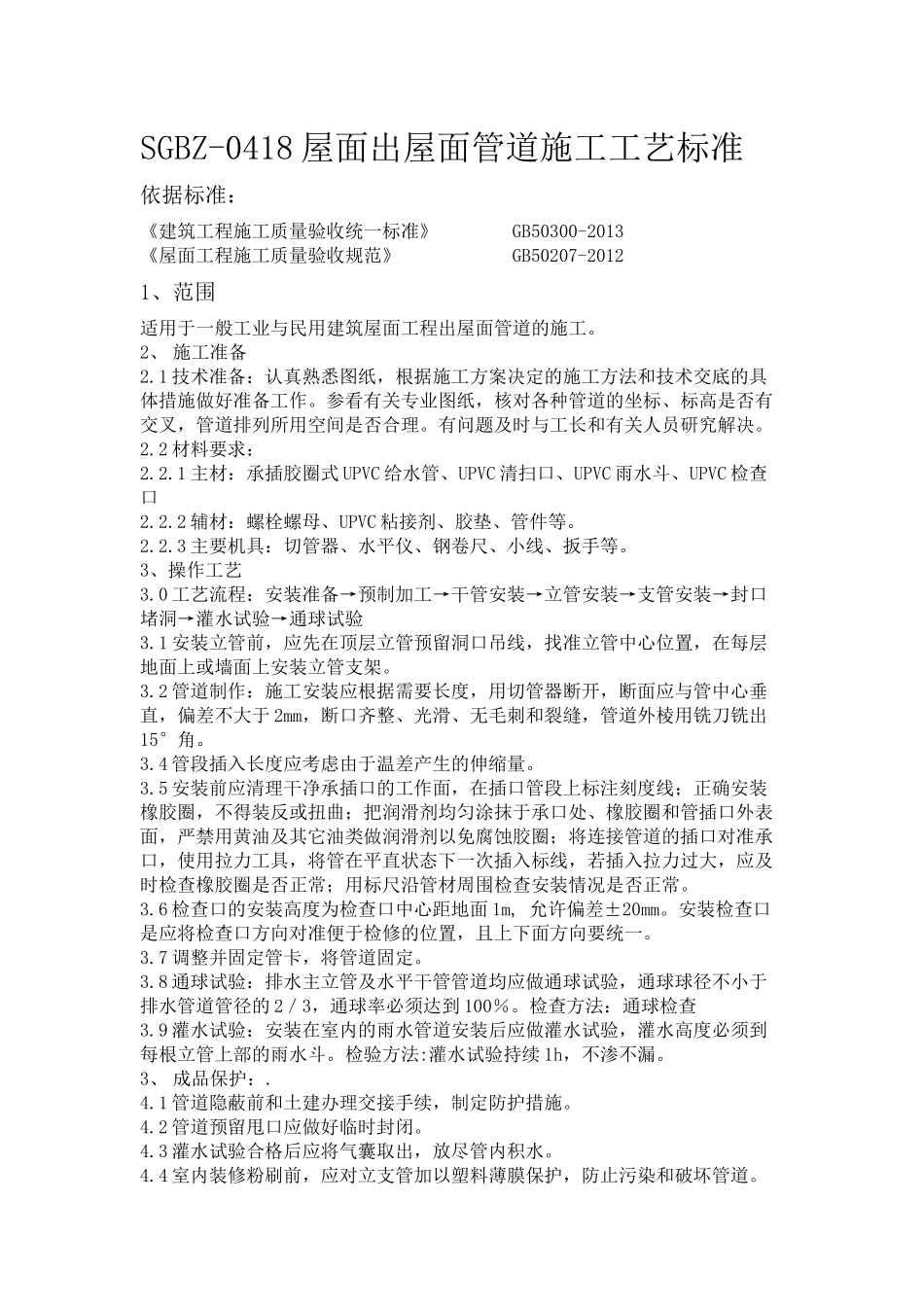

SGBZ-0418屋面出屋面管道施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2013《屋面工程施工质量验收规范》GB50207-20121、范围适用于一般工业与民用建筑屋面工程出屋面管道的施工。2、施工准备2.1技术准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业图纸，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与工长和有关人员研究解决。2.2材料要求：2.2.1主材：承插胶圈式UPVC给水管、UPVC清扫口、UPVC雨水斗、UPVC检查口2.2.2辅材：螺栓螺母、UPVC粘接剂、胶垫、管件等。2.2.3主要机具：切管器、水平仪、钢卷尺、小线、扳手等。3、操作工艺3.0工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→封口堵洞→灌水试验→通球试验3.1安装立管前，应先在顶层立管预留洞口吊线，找准立管中心位置，在每层地面上或墙面上安装立管支架。3.2管道制作：施工安装应根据需要长度，用切管器断开，断面应与管中心垂直，偏差不大于2mm，断口齐整、光滑、无毛刺和裂缝，管道外棱用铣刀铣出15°角。3.4管段插入长度应考虑由于温差产生的伸缩量。3.5安装前应清理干净承插口的工作面，在插口管段上标注刻度线；正确安装橡胶圈，不得装反或扭曲；把润滑剂均匀涂抹于承口处、橡胶圈和管插口外表面，严禁用黄油及其它油类做润滑剂以免腐蚀胶圈；将连接管道的插口对准承口，使用拉力工具，将管在平直状态下一次插入标线，若插入拉力过大，应及时检查橡胶圈是否正常；用标尺沿管材周围检查安装情况是否正常。3.6检查口的安装高度为检查口中心距地面1m,允许偏差±20mm。安装检查口是应将检查口方向对准便于检修的位置，且上下面方向要统一。3.7调整并固定管卡，将管道固定。3.8通球试验：排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2／3，通球率必须达到100％。检查方法：通球检查3.9灌水试验：安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。检验方法:灌水试验持续1h，不渗不漏。3、成品保护：.4.1管道隐蔽前和土建办理交接手续，制定防护措施。4.2管道预留甩口应做好临时封闭。4.3灌水试验合格后应将气囊取出，放尽管内积水。4.4室内装修粉刷前，应对立支管加以塑料薄膜保护，防止污染和破坏管道。4.5预置好的管段要码放整齐，垫平、垫牢，禁止物压或脚踩。5、施工注意事项：5.1文明施工，工完场清。5.2灌水、试水时要有组织排放，不得任意排放，造成废水污染。5.3如施工中遇到实际情况与图纸不符，应及时与施工员及有关人员联系。6安全环保措施6.1修整孔洞时，下层应有人看护并将上层预留孔洞封盖好。6.2所有作业人员进入施工现场应正确佩戴安全帽及帽带，高空作业应佩戴安全带。6.3高出作业人员应将工具用工具箱（或工具包）放好，严禁随便放在脚手架板上，防止坠物伤人。6.4高空作业时，应搭设脚手架（脚手架搭设详见脚手架搭设拆除技术交底）。
