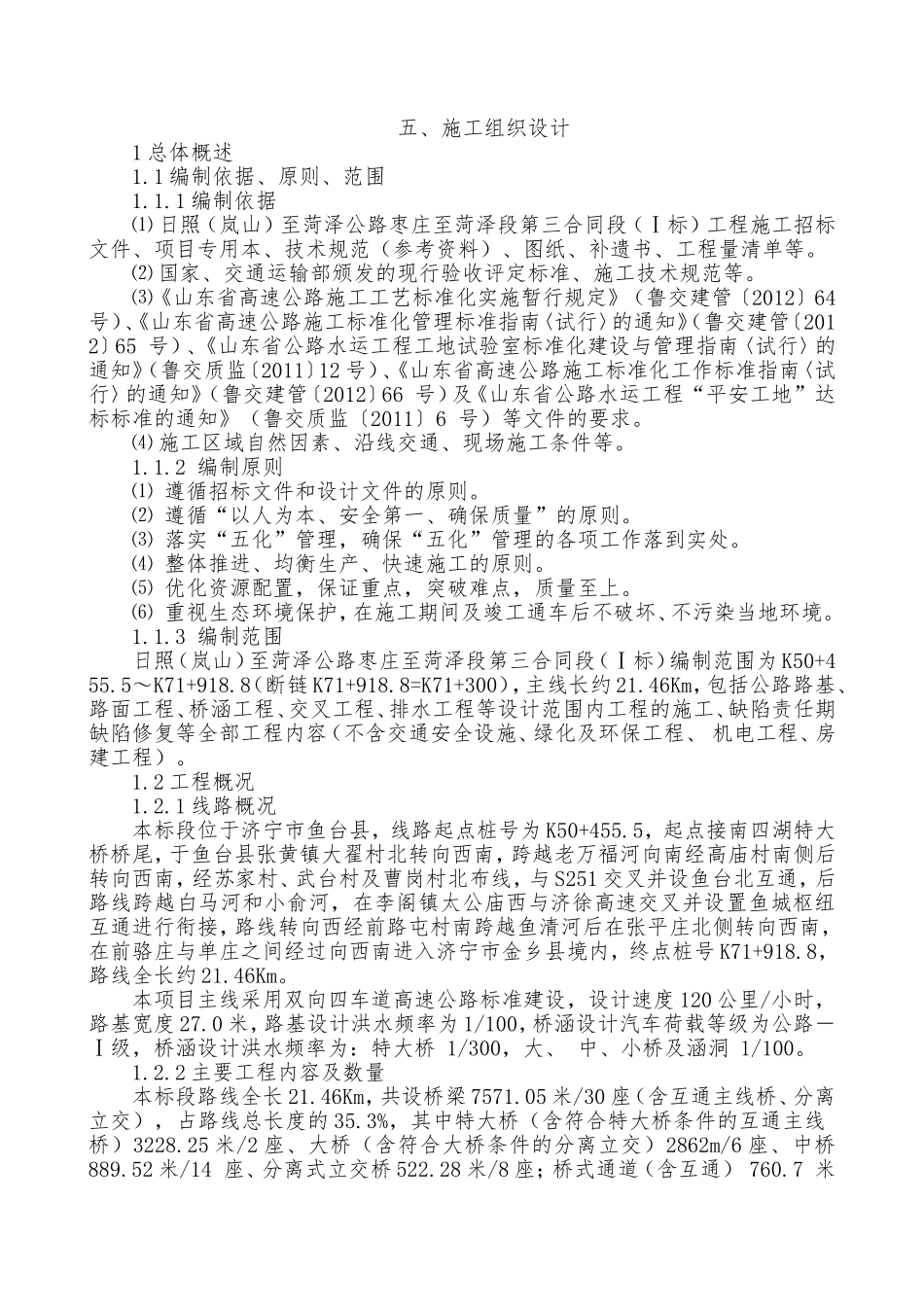

五、施工组织设计1总体概述1.1编制依据、原则、范围1.1.1编制依据⑴日照（岚山）至菏泽公路枣庄至菏泽段第三合同段（Ⅰ标）工程施工招标文件、项目专用本、技术规范（参考资料）、图纸、补遗书、工程量清单等。⑵国家、交通运输部颁发的现行验收评定标准、施工技术规范等。⑶《山东省高速公路施工工艺标准化实施暂行规定》（鲁交建管〔2012〕64号）、《山东省高速公路施工标准化管理标准指南〈试行〉的通知》（鲁交建管〔2012〕65号）、《山东省公路水运工程工地试验室标准化建设与管理指南〈试行〉的通知》（鲁交质监〔2011〕12号）、《山东省高速公路施工标准化工作标准指南〈试行〉的通知》（鲁交建管〔2012〕66号）及《山东省公路水运工程“平安工地”达标标准的通知》（鲁交质监〔2011〕6号）等文件的要求。⑷施工区域自然因素、沿线交通、现场施工条件等。1.1.2编制原则⑴遵循招标文件和设计文件的原则。⑵遵循“以人为本、安全第一、确保质量”的原则。⑶落实“五化”管理，确保“五化”管理的各项工作落到实处。⑷整体推进、均衡生产、快速施工的原则。⑸优化资源配置，保证重点，突破难点，质量至上。⑹重视生态环境保护，在施工期间及竣工通车后不破坏、不污染当地环境。1.1.3编制范围日照（岚山）至菏泽公路枣庄至菏泽段第三合同段（Ⅰ标）编制范围为K50+455.5～K71+918.8（断链K71+918.8=K71+300），主线长约21.46Km，包括公路路基、路面工程、桥涵工程、交叉工程、排水工程等设计范围内工程的施工、缺陷责任期缺陷修复等全部工程内容（不含交通安全设施、绿化及环保工程、机电工程、房建工程）。1.2工程概况1.2.1线路概况本标段位于济宁市鱼台县，线路起点桩号为K50+455.5，起点接南四湖特大桥桥尾，于鱼台县张黄镇大翟村北转向西南，跨越老万福河向南经高庙村南侧后转向西南，经苏家村、武台村及曹岗村北布线，与S251交叉并设鱼台北互通，后路线跨越白马河和小俞河，在李阁镇太公庙西与济徐高速交叉并设置鱼城枢纽互通进行衔接，路线转向西经前路屯村南跨越鱼清河后在张平庄北侧转向西南，在前骆庄与单庄之间经过向西南进入济宁市金乡县境内，终点桩号K71+918.8，路线全长约21.46Km。本项目主线采用双向四车道高速公路标准建设，设计速度120公里/小时，路基宽度27.0米，路基设计洪水频率为1/100，桥涵设计汽车荷载等级为公路―Ⅰ级，桥涵设计洪水频率为：特大桥1/300，大、中、小桥及涵洞1/100。1.2.2主要工程内容及数量本标段路线全长21.46Km，共设桥梁7571.05米/30座（含互通主线桥、分离立交），占路线总长度的35.3%，其中特大桥（含符合特大桥条件的互通主线桥）3228.25米/2座、大桥（含符合大桥条件的分离立交）2862m/6座、中桥889.52米/14座、分离式立交桥522.28米/8座；桥式通道（含互通）760.7米/32座，互通匝道桥3085.192米/12座；箱通4道、涵洞31道共1250.74横延米，互通式立交2处。主要工程内容包含公路路基、路面工程、桥涵工程、交叉工程、排水工程等设计范围内工程。主要工程数量见表1-1。表1-1主要工程数量表序号工程项目单位数量备注1拆除砼结构m38555.6挖除旧路面m23905路基工程路基土石方清理现场m2925566.7挖方m3222473含挖淤泥及改路填方m33614509含台背回填及路床特殊路基石渣垫层m386087粗粒料滚填m3413162加固土桩m650454强夯m2127560防护排水排水沟m42694.8预制混凝土m310007浆砌片石m34649.6植物护坡m255311.52路面工程级配碎石垫层m230842.6水泥稳定土底基层m2426151水泥稳定土基层m2815405.6大粒径透水性沥青混合料（LSPM）m2382832透层m2427496.8黏层m21347794中粒式沥青混凝土(AC-20C)m2328633SBS改性沥青封层m2451530.8中粒式改性沥青混合料路面(AC-16C)m2408415SMA路面m2408415砼面板m234575.1培土路肩m331085中央分隔带回填土m342926混凝土预制块路缘石m702243桥梁工程钻孔桩Φ1.2mm32574Φ1.3mm12006Φ1.5mm19753Φ1.6mm10576Φ1.8mm37136Φ2.0mm3216光圆钢筋T2366.76带肋钢筋T58019.03焊接钢筋网T1020.43钢板箱梁T566.027钢绞线T5271.48基础、下部结构砼（不含桩基）m397933.55现浇上部结构砼m351412.69预制上部结构砼m373017.12...
