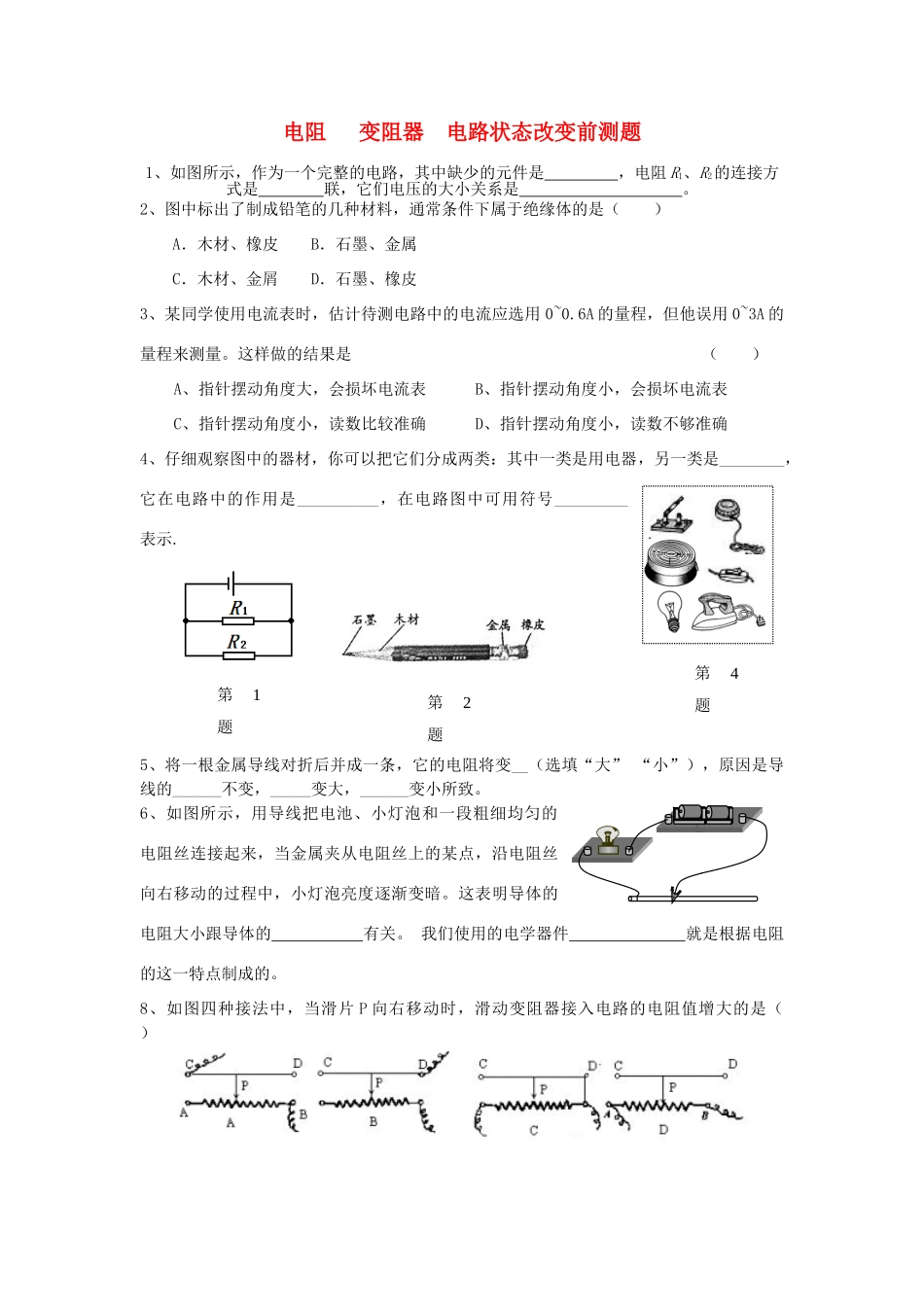

第4题电阻变阻器电路状态改变前测题1、如图所示，作为一个完整的电路，其中缺少的元件是，电阻R1、R2的连接方式是联，它们电压的大小关系是。2、图中标出了制成铅笔的几种材料，通常条件下属于绝缘体的是（）A．木材、橡皮B．石墨、金属C．木材、金屑D．石墨、橡皮3、某同学使用电流表时，估计待测电路中的电流应选用0~0.6A的量程，但他误用0~3A的量程来测量。这样做的结果是（）A、指针摆动角度大，会损坏电流表B、指针摆动角度小，会损坏电流表C、指针摆动角度小，读数比较准确D、指针摆动角度小，读数不够准确4、仔细观察图中的器材，你可以把它们分成两类：其中一类是用电器，另一类是________，它在电路中的作用是__________，在电路图中可用符号_________表示.5、将一根金属导线对折后并成一条，它的电阻将变__（选填“大”“小”），原因是导线的______不变，_____变大，______变小所致。6、如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体的电阻大小跟导体的有关。我们使用的电学器件就是根据电阻的这一特点制成的。8、如图四种接法中，当滑片P向右移动时，滑动变阻器接入电路的电阻值增大的是（）第2题第1题9、如图所示，滑动变阻器有A、B、C、D、四个接线柱，将其中的两个接线柱接入电路，改变电路中电流的大小，正确的连接方式最多有A.一种B.二种C.三种D.四种10、一个R＝10欧姆的用电器接在照明电路上，若通过此用电器的电流不得超过5安培，则需要和这个用电器________联一个最小为_______欧姆的电阻．11、由R1，R2，R3组成的串联电路，总电压是R1两端电压的7倍，R2两端电压是R1两端电压的2倍，R3是8欧姆，则R2＝_______欧姆．12、如图所示电路，电压表V1和V2完全相同，都有3伏和15伏两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则（）A．R1:R2=1:4B．R1:R2=4:1C．R1:R2=1:5D．R1:R2=5:113、如图所示，当电键S接通1或2位置时，电流表A1的示数大于电流表A2的示数，可见R1______R2。若R1和R2分别为横截面积相同、同种材料制成的导线，则导线的长度l1______l2。若R1和R2为长度相同、同种材料制成的导线，则横截面积S1______S2（以上均选填“＞”、“＜”）。若它们为长度、横截面积都相同的镍铬合金丝和铁丝，那么R1是______丝，R2是______丝。14、在你家中，同时工作的用电器越多，干路中的电流越________。15、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是：（）A．当它们材料、粗细都相同时，甲线长乙线短B．当它们材料、长度都相同时，甲线粗乙线细C．当它们长度、粗细都相同时，两线的材料一定不同D．甲、乙两电阻线的材料、长短、粗细不可能完全相同16、根据右表中数据回答：安装家庭电路取用导线时，应从铜线和铁线中，选用______________线。制作一个滑P动变阻器，选择电阻线材料时，应从锰铜合金和镍铬合金中，选用______________。17、两个电阻相等的导体，串联接到电压为6V的电路中，电路中的电流为0．2A，则每个导体的电阻为（）A．30ΩB．15ΩC．60ΩD．12Ω18、有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。现将该仪器固定在一辆汽车上，当汽车启动时，亮（选填“红灯”或“绿灯”）；当汽车急刹车时，亮（选填“红灯”或“绿灯”）。19、R1=12欧，将它与R2串联后接到8伏的电源上，已知R2两端的电压是2伏。求R2的阻值。20、如图7所示的电路，闭合开关，将滑动变阻器的滑片P向B移动，电流表的示数将，电压表的示数将。
